這篇教程是向武林網朋友講解如何利用AutoCAD制作49股逼真的鋼絲繩，教程制作出來的效果非常逼真，難度一般，教程很實用，轉發過來，希望對大家有一定的幫助。先看看最終的效果圖：

作者前言：

用AutoCAD 2008版本以上，sweep（掃掠）命令，畫條漂亮的鋼絲繩。

先看看鋼絲繩的效果圖，這是最近重新渲染的。

制作步驟如下：

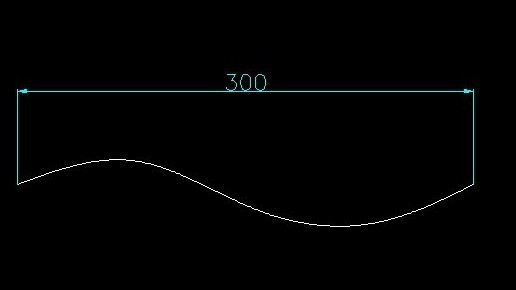

1、畫一條曲線做鋼絲繩的中心線（尺寸參考）

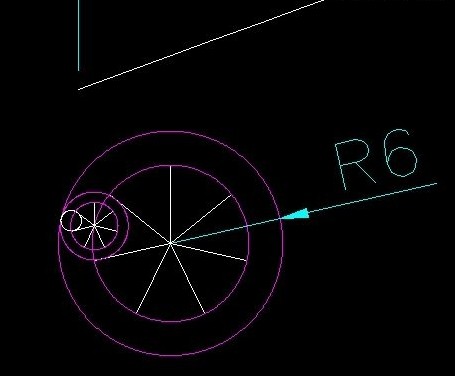

2、畫一圓做鋼絲繩的外徑（尺寸參考R=6）分7等份，切、切、切畫一小圓，以R6的圓心到小圓圓心作一圓，剪切等份線，留下七星線。同樣在小圓內分7等份畫一小小圓，并剪切等份線留下小七星線。如圖：需要的是白圖層線，粉紅圖層線就不需要了。

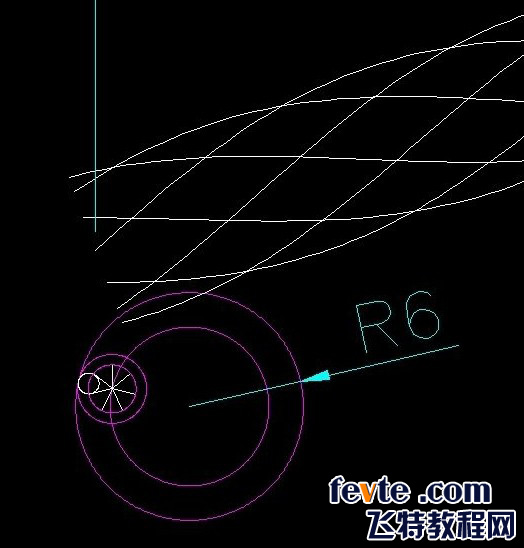

3、sweep——選擇大的七星線——T（扭曲）——1800——選擇曲線。掃出七條扭帶。如圖：

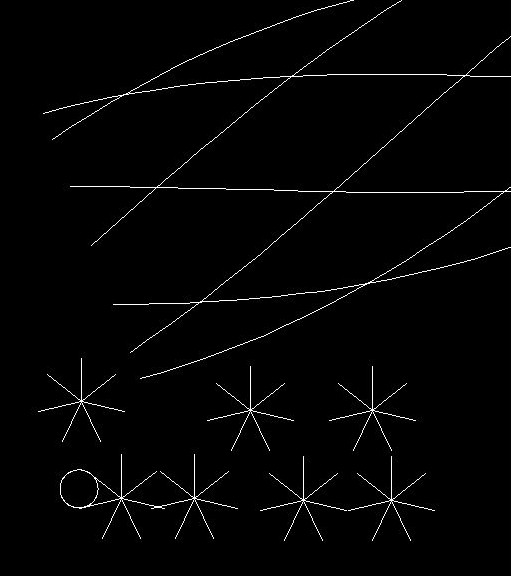

4、命令: _explode（分解），分解七條扭帶，然后刪除八條（包括原來的一條）中心線和頂端的線。如圖：

5、再復制六個小七星線。把粉紅圖層置為當前，刪除其他輔助線。如圖：

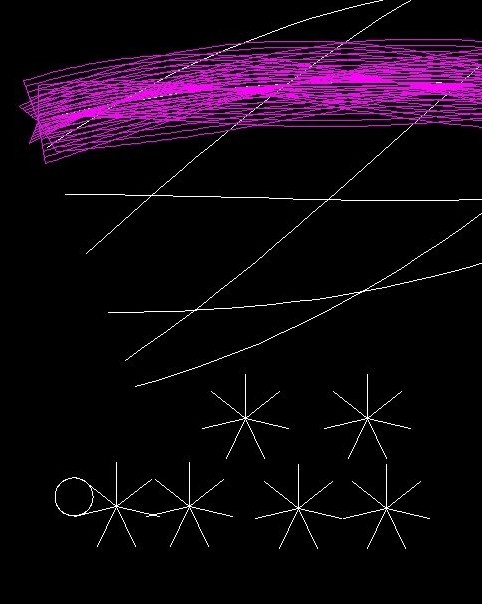

6、sweep——選擇小的七星線——T（扭曲）—— -3600（注意：是負的）——選擇任一條曲線。掃出七條扭帶。如圖：
