本教程是向大家介紹利用AutoCAD打造典雅別致的古代亭臺樓閣，教程比較基礎，適合新手學習，但需要學習者有一定的耐心，轉發過來，希望大家喜歡本教程！

作者姓名：張勇
難度系數：初級

先看一下最終效果吧：

古樸風格

水墨風格

制作思路

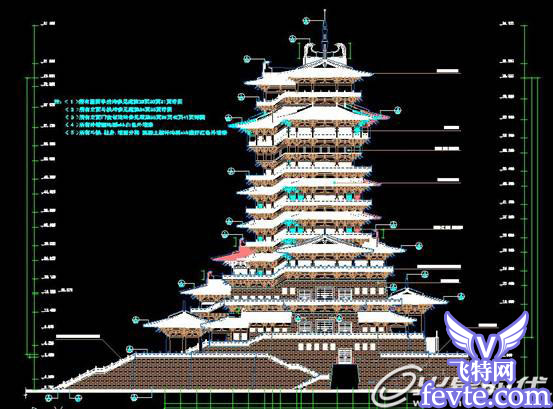

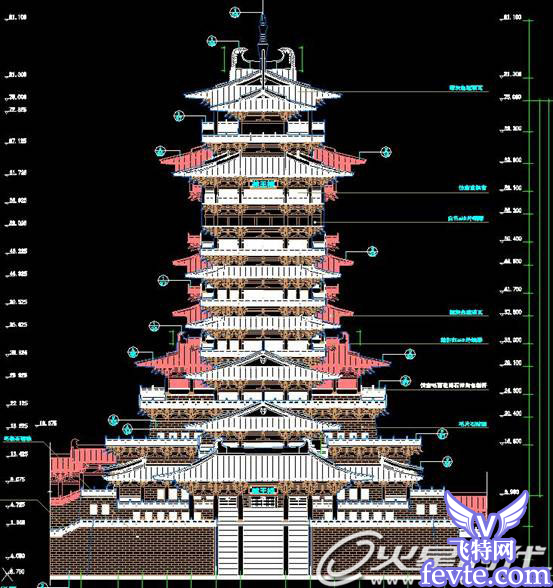

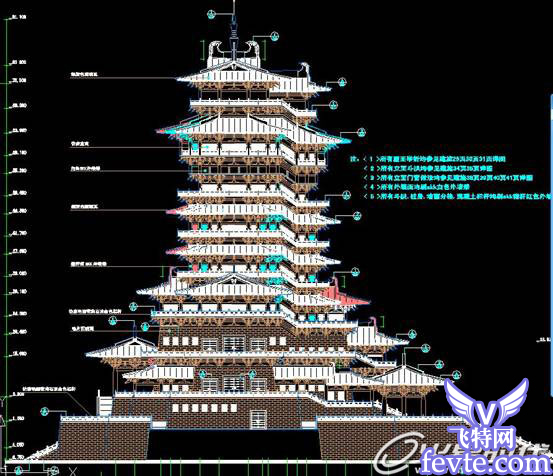

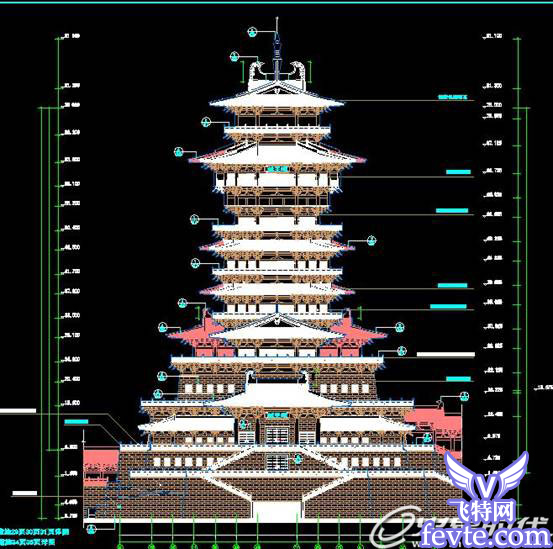

1、cad一共有19層平面，4個立面。所以，僅僅是整理圖紙，我就足足用去了接近1個多小時的時間。但是，即使是這樣，圖層還是非常的亂。因為cad太多了，所以我傳了4個立面，讓大家來看一下。

說實話，我真的有點佩服畫cad的這個人，竟然可以將這種古建筑的展開立面畫出來，非常厲害。

2、關于cad清理圖層的注意事項

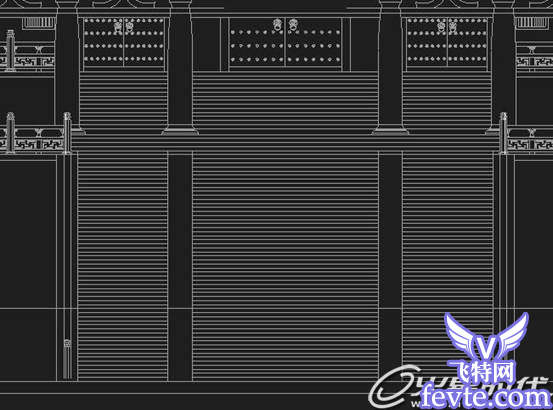

像這樣大的cad文件一定要清理干凈，不然將它導入到3dmax里你根本無法進行工作。具體做法是：保留一個元素，其他一樣的都可以刪除掉（切記cad立面的圓弧線段一定要刪除掉，只留下開始、中間（弧度）、結尾就好，不然的話會很占資源。)清理完以后，記得要pu一下，對沒用的圖層進行清理。

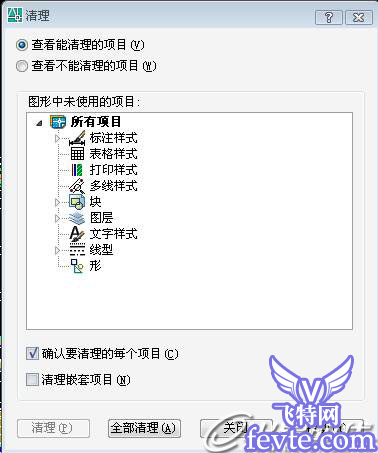

這個玩意兒，點一下全部進行清理。在清理嵌套項目里打勾再清理一遍。

現在，我們就開始正式制作過程了：

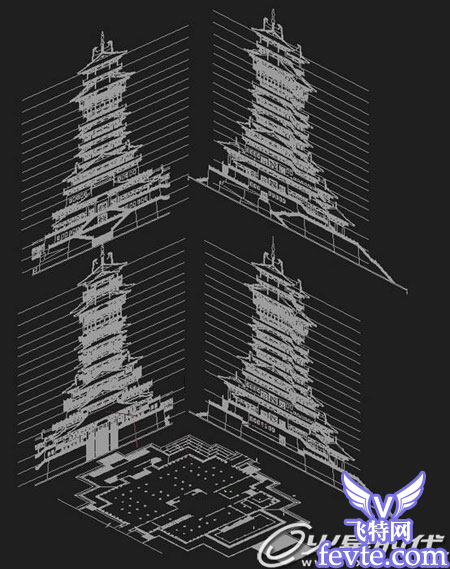

這是我整理好的圖紙，正，背，左，右四個立面。其實我做完這個模型覺得不是很難，總共用的時間大概有48個小時左右，真正費時間的地方在于這個建筑的樓層關系。（我想如果是建筑設計師親自做的畫也許只需要10個多小時就足夠了。原因嘛，其實我不說大家也應該知道吧。）

最初，我拿到圖紙的時候，并沒有馬上著手作，而是用了半個小時左右的時間，看了看建筑的關系。這是重中之重，因為我知道，只有把關系理清楚了，那么做起來就會事半功倍了。基本上樓層的關系花去了我三分之二的時間。

開始制作

好了，開始吧！

1、我的思路是先把所有元素一樣的東西建出來，比如斗拱、柱子這些。然后另外建個文件夾單獨把它們存出來，以方便隨時調用。比如萬一出現死機的話，也不會白費功夫了。因為3dmax經常會假死機，所以要養成好的習慣—保存。

我通常會把自動保存的時間關閉了，不然的話在做的時候就會卡，而且不僅僅是卡，是非?？?。更因為我左手已經養成習慣了，會隔一會就ctrl+s一下。所以，我一般會保存3個文件。

2、建出來的東西一定要省面，主要占資源的是柱子和屋檐，所以一定要重點注意控制這些段數。具體我就不說了，大家應該知道怎么省面啊。

3、我的操作是先畫立面，然后到平面里去對位置。因為客戶要求以立面為準（一般都是），所以平面如果對不齊，就可以嘗試對齊左側面。記住的是，接下來的工作都應該這樣做，如果中間你有一點點畫的面去對平面的時候出現了問題，模型就會對不齊。

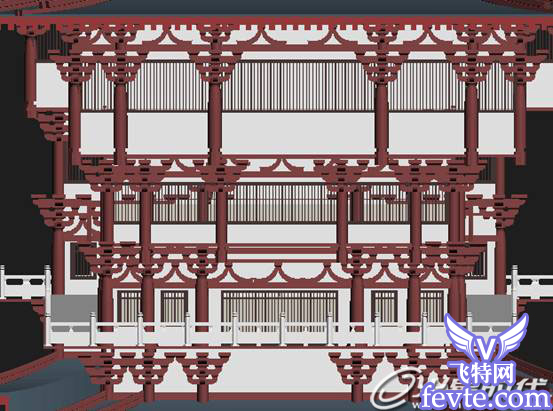

然后，反復進行這樣的操作。不知不覺就來到了第13層，結果發現這兩層長相完全一模一樣。

注意：專注做好一層，層用aarry，層高設置為3米。

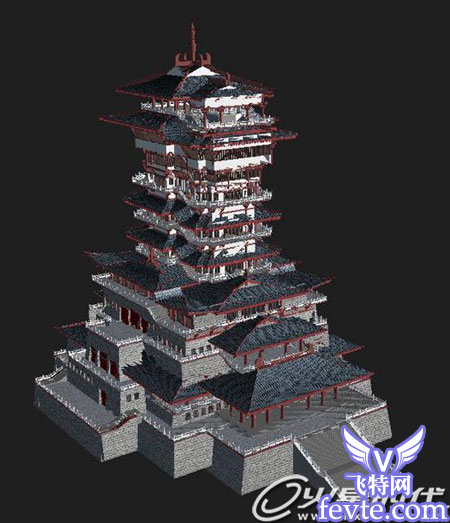

完成了！

后期制作由重慶市銘邦建筑表現團隊制作完成，這里說一些自己的體會：

建筑表現，說起來就是表現建筑的一種方式，其實可以歸納為兩種,即寫實或是寫意。

此作品選擇了后者，之所以這樣選擇，原因是必然的。古建筑作為中國傳統建筑，其風格個人認為沒有比用古畫和水墨淡彩的表達方式更具有表現力和韻味的了。一張好的作品必須具備可看性（好看）和可讀性（有意境），這也是我沒有選擇寫實的原因。

制作完成后，我總結了以下幾點：

1、古建筑而言，肯定要做得有點詩意的感覺了，才能體現這種古香古色的建筑。

2、角度很重要，因為角度不好的話會為畫面留下遺憾。所以要體現建筑的高大、穩重的感覺。

注意的是：后期一共做了8張圖，這里我只選了2張，僅供大家參考。

我覺得制作起來并不難，所以只說了一些自己在制作過程中的體會、感受，沒有對制作過程進行詳細的說明，請見諒！大家可以自己試一試！
