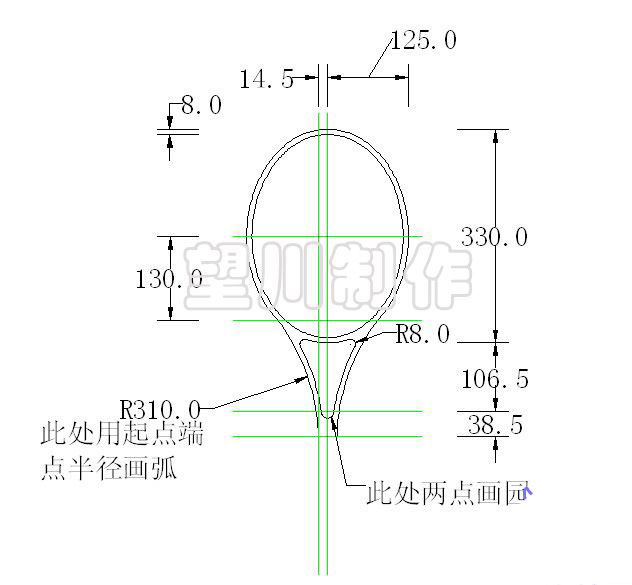

2 我做這個圖的時候呢，是在網絡上下載了一張圖片，然后插入cad中進行描圖，然后在轉成實體的。下面為了大家制作方便我用尺寸做。此圖形是結合auto ccd2004軟件制作。打開軟件新建一個文件。在俯視圖當中繪制如下圖形（圖一）。

繪制過程：

首先繪制橢圓，第一條軸長330，另一條半軸長125。

接下來繪制輔助線（綠色部分）在繪制圖示意得左邊半徑310的弧線，用起點端點半徑畫圓弧的方法作就可以了。起點為從上第二條橫輔助線和橢圓的左交點，端點為最下邊一條和左邊的豎線。接下來將橢圓向內偏移8。將圓弧向右偏移8。（偏移是指偏移命令offset）

然后將得到的兩條弧線以中心輔助軸線向右邊做鏡像。然后用兩點畫園的方式以從上第三條橫線和內弧線的交點繪制圓。減去圓的扇面部分（如圖）。在將內外弧線和外橢圓相交的中間線段修剪掉。用內弧線和外橢圓底部剩余弧線做倒圓角。半徑8。

最后將最底部兩條弧線的兩個端點用直線連接。這樣如上圖的圖形繪制完畢。

3 將多余輔助線定義到別的圖層關掉。（沒有別的圖層可以新建）將剩余圖形做面域。用差集命令減去中間面域。得到圖二。

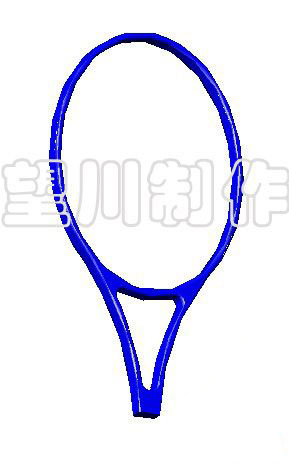

然后將面域拉申，高度20角度0。在將實體的邊倒圓角，半徑3。得到圖三。

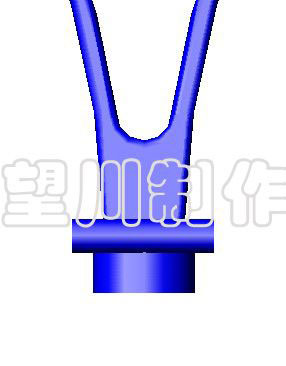

4 接下來繪制手柄部分。手柄部分和上面部分要有個過渡。將視圖轉到西南等軸測試圖對圖形的下面的平面進行操作。首先用復制面命令，原點復制一個小平面，然后用拉申命令將此面拉申5的高度。再在以拉申完實體的下面的中心為基點繪制一橢圓型，首先將坐標定義要做橢圓的小面上。可以用3點ucs來操作。為找中心點可以在小面上繪制一條中心輔助線。然后以圓心方式繪制橢圓。

命令行

命令: _ellipse

指定橢圓的軸端點或 [圓弧(a)/中心點(c)]: c

指定橢圓的中心點:

指定軸的端點: 18

指定另一條半軸長度或 [旋轉(r)]: 16

將圓拉申20。

命令: _extrude

當前線框密度: isolines=4

選擇對象: 找到 1 個

選擇對象:

指定拉伸高度或 [路徑(p)]: 20

指定拉伸的傾斜角度 <0>:回車

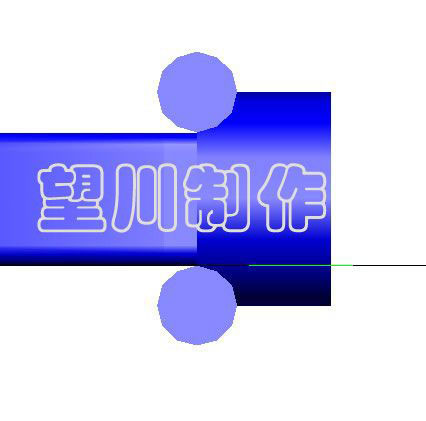

5 在將后作的兩個實體并集，然后到左側視圖再橢圓柱左上限點繪制圓柱體半徑6。然后沿橢圓柱體中心橫向給圓柱體做鏡像。得到圖四。

然后到俯視圖調整位置如圖五。用圓柱體做差集對象和橢圓體最布爾運算。

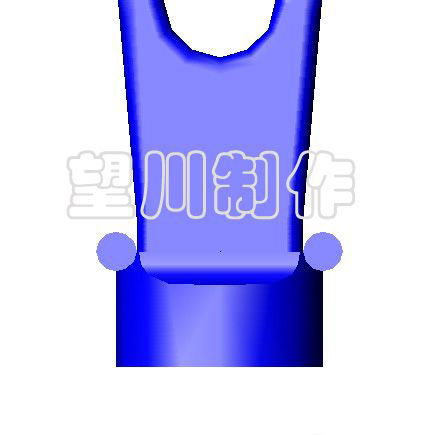

6 到俯視圖再橢圓柱左上限點繪制圓柱體半徑3.5。然后沿橢圓柱體中心豎向給圓柱體做鏡像。得到圖六。

然后到側視圖調整位置如圖七。用圓柱體做差集對象和橢圓體最布爾運算。（圓柱體高度50）然后將差集過后的外邊緣倒圓角。半徑0.8。（次圖的參數是這樣，實際操作時如到圓角不成功是可適當調小半徑）
