今天，小編給大家帶來一篇AUTOCAD輕松打造漂亮的蓮花圖案教程，教程非常實用，因為在AUTOCAD繪制建筑平面圖時經常需要繪制一些物體的平面圖，如桌、椅、盆景等，大部份對象都是有專用圖庫可直接調用。而蓮花在一般建筑圖很少遇到，所以大部份庫中都沒有這個塊，那么我們就只好親自動手繪制一個了，其實繪制蓮花很簡單，5個命令就可以實現，最終效果圖如下：

　　下面，我們來看看如何繪制。

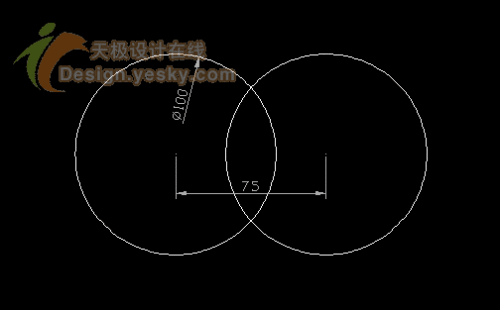

　　1、先繪制一個直徑為100的圓，使用CO（復制）命令將該圓向右復制一個，它們的中心距為75，結果如圖。

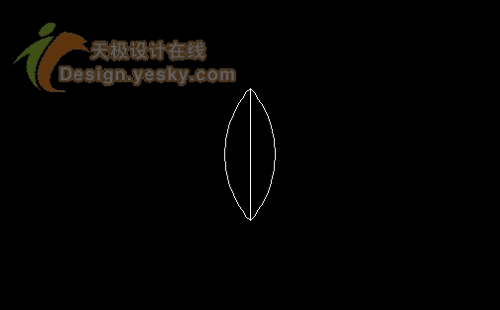

　　2、使用L（直線）命令連接兩圓的二個交點，并修剪，如下圖。

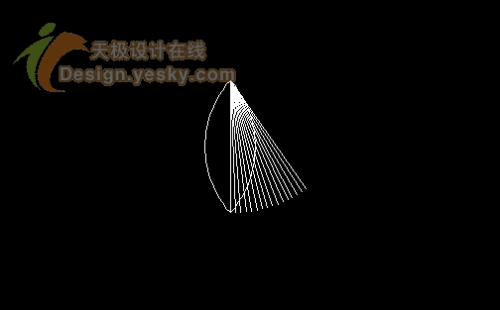

　　3、使用AR（陣列）命令，環形陣列中間的直線，中心點為直線最上方端點，填充角度為35°，數量為16，如下圖；

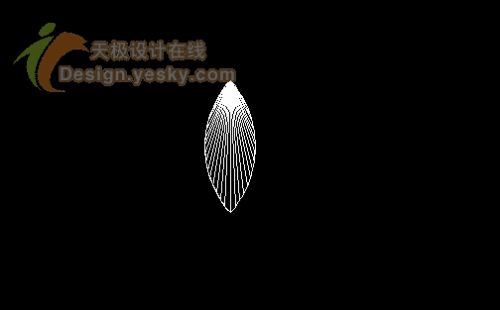

　　4、修剪線段，并使用MI（鏡像）命令，鏡像線段，就畫出了花瓣了，結果如下圖

　　[關于修剪命令，講一下如何快速修剪，懂得使用選擇對象中的"F"選項的朋友可跳過此節]

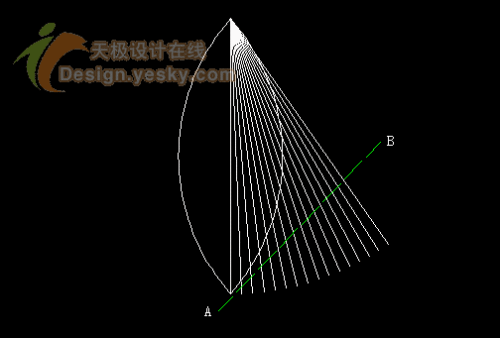

　　在AUTOCAD中，當要修剪的對象使用同一條剪切邊時，可使用"F"選項，一次性修剪多個對象。在下圖中，要修剪多余的線段，先輸入"TR"命令，選擇右邊圓弧作為剪切邊，選擇修剪對象時，輸入"F" 空格，再點取A點，B點，確認，即可一次性修剪所有多余的邊。

　　6、可以將它作為塊存入圖庫中，方便以后調用。(完）

　　以上就是AUTOCAD輕松打造漂亮的蓮花圖案過程，希望大家喜歡！
