autocad怎么標注？今天武林網給大家帶來AutoCAD新建標注樣式操作設置詳解教程，教程很非常不錯，介紹地很詳細，推薦給武林網的朋友，希望對大家有所幫助！

1.在命令行輸入并執行【DIMSTYLE】命令，AutoCAD2013彈出“標注樣式管理器”對話框。單擊對話框中的“新建”按鈕，在彈出的“創建新標注樣式”對話框中的“新樣式名”文本框中輸入“標注樣式-1”，其余采用默認設置，如圖所示。

圖01

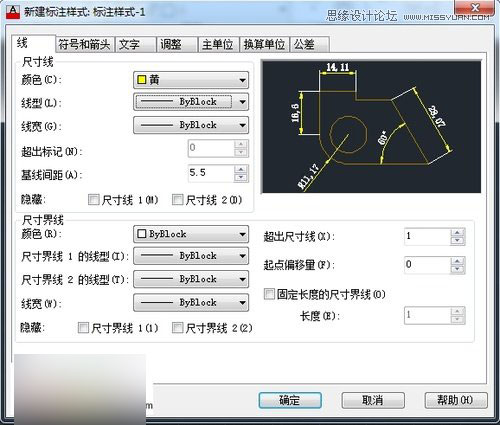

2.單擊“繼續”按鈕，AutoCAD2013彈出“新建標注樣式”對話框。在該對話框中的“線”選項卡中進行對應的設置，如圖所示。從圖中可以看出，已設置的內容有：“顏色”設為黃色，“基線間距”設為5.5，“超出尺寸線”設為1，“起點偏移量”設為0，其余采用默認設置。

圖02

3.切換到“符號和箭頭”選項卡，并在該選項卡中設置尺寸箭頭方面的特性，如圖所示。從圖中可以看出，已設置內容有：“箭頭大小”設為3.5，“圓心標記”選項組中的“大小”設為3.5，“折斷大小”設為5。

圖03

4.切換到“文字”選項卡，并在該選項卡中設置尺寸文字方面的特性，AutoCAD2013如圖所示。從圖中可以看出，已將“文字樣式”設為“樣式1”，“文字顏色”設為紅色，“從尺寸偏移”設為1。

圖04

5.切換到“主單位”選項卡，在該選項卡中進行相應的設置，如圖所示。從圖中可以看出，已將“線性標注”中的單位格式設為小數，“精度”設為0等，將小數分隔符設為“句點”，將“角度標注”中的單位格式設為“度/分/秒”，“精度”設為0d00等。

圖05

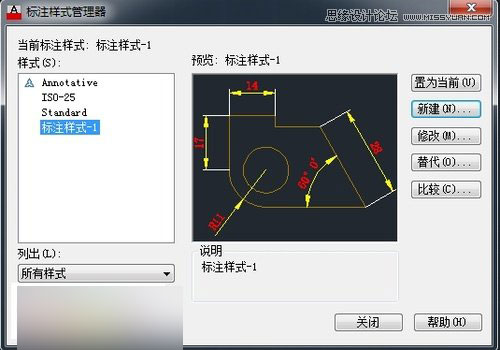

6.其余選項卡采用系統的默認設置，單擊對話框中的“確定”按鈕，AutoCAD2013返回到“標注樣式管理器”對話框。

圖06

從圖中可以看出，新創建的標注樣式“標注樣式-1”已經顯示在“樣式”列表框中。當用此標注樣式標注尺寸時，雖然可以標注出符合國際要求的大多數尺寸，但標注的角度尺寸為在預覽框中所示的形式，不符合要求。國家標準《機械制圖》規定：標注角度尺寸時，角度數字一律寫成水平方向，且一般應標注在尺寸線的中斷處。因此，還應在尺寸標注樣式“標注樣式-1”的基礎上定義專門用于角度標注的子樣式，定義過程如下。

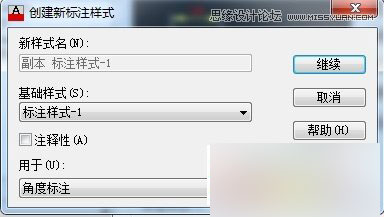

7.在“標注管理器”對話框中單擊“新建”按鈕，AutoCAD2013彈出“創建新樣式”對話框，在對話框的“基礎樣式”下拉類表中選中“標注樣式-1”，在“用于”下拉列表框中選擇“角度標注”，如圖所示。

圖07

8.單擊“繼續”按鈕，AutoCAD2013打開“新建標注樣式”對話框，在對話框中的“文字”選項卡中，選中“文字對齊”選項組中的“水平”單選按鈕，其余設置保持不變。

圖08

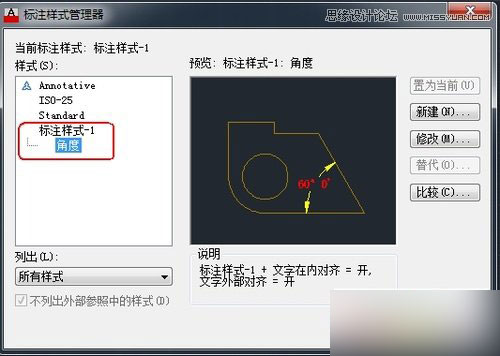

9.單擊對話框中的“確定”按鈕，完成角度樣式的設置，AutoCAD2013返回到“標注樣式管理器”對話框;單擊對話框中的“關閉”按鈕關閉對話框，完成尺寸標注樣式“標注樣式-1”的設置。

最后將含有此標注樣式的圖形保存，建議文件名為“樣式標注-1.dwg”，后面將用到此標注樣式。

圖09

教程結束，以上就是AutoCAD新建標注樣式操作設置詳解，希望對大家有所幫助，謝謝大家閱讀本篇教程！
