CAD給圖案填充加尺寸標注設置方法，操作步驟見圖解，求點贊

一，如圖所示，制作填充圖案

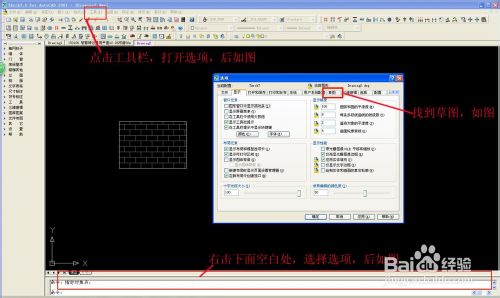

二，1如圖所示，在窗口工具欄，打開找到選項，打開如圖?；蛘咴谧钕路娇瞻滋?，右擊找到選項。打開如圖。在選項窗口，找到草圖，如圖所示。

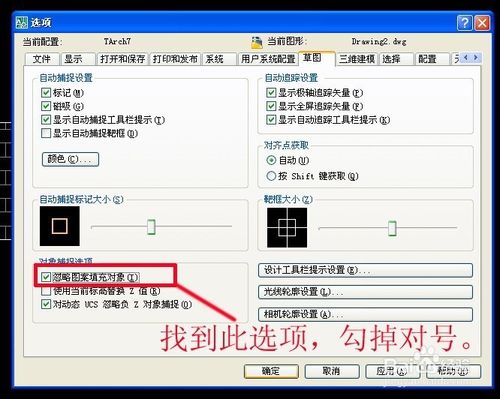

三，如圖所示，打開草圖，找到忽略圖案填充對象，勾掉”對號“。

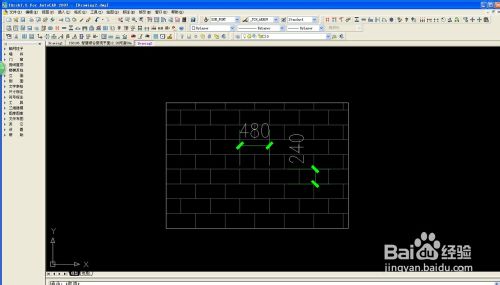

四，如圖所示，回到模型界面。就可以測量圖案填充圖案尺寸。

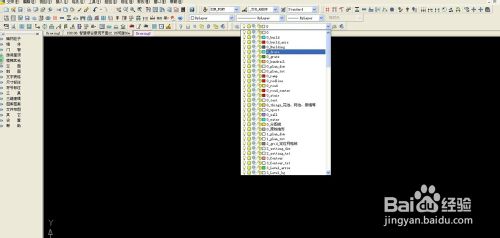

五，特殊情況，如遇尺寸標注不顯示，有可能是圖層未打開。如圖，找到圖層，

五，注意事項，cad作圖，建議及時保存，或在選擇中，選擇 縮小保存時間。

注意事項

cad，和天正cad都適應此方法

教程結束，以上就是CAD給圖案填充加尺寸標注設置方法介紹，希望能對大家有所幫助！
