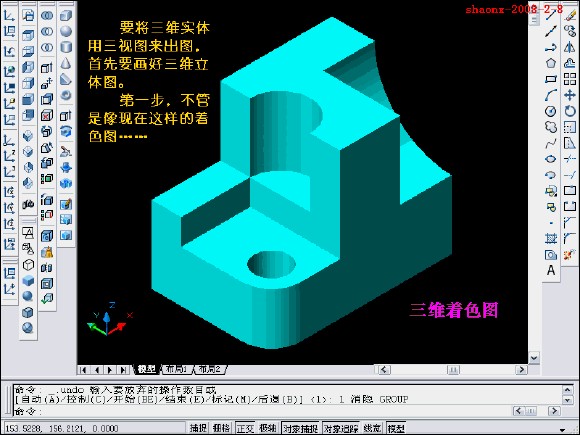

怎樣將三維實體轉換為三視圖是很多繪圖人員比較煩的事情，三維實體雖然漂亮、直 觀，但很多信息傳遞不到這也讓三視圖成為了繪圖人員的實在選擇，而想要在平面里參照三維實體一步步地畫是非常的耗時耗力的。下面就給大家介紹一個簡便的教程，使用cad軟件來直接將三維實體轉換為三視圖。

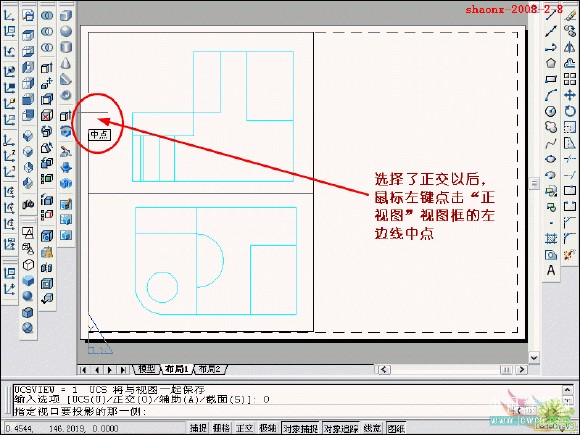

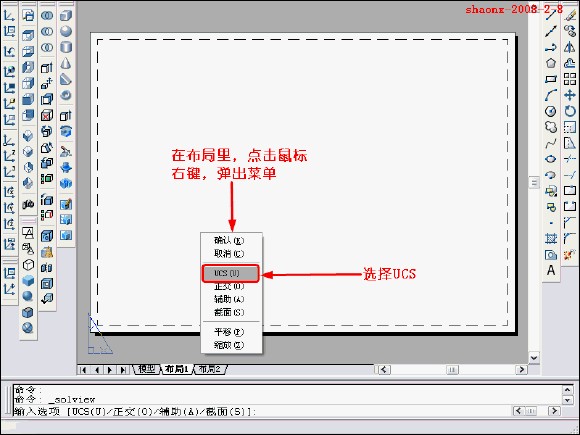

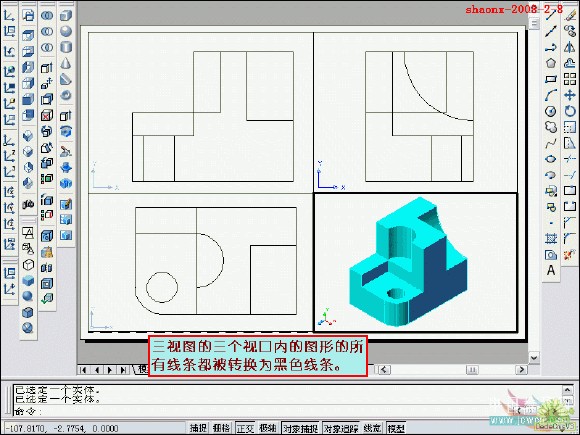

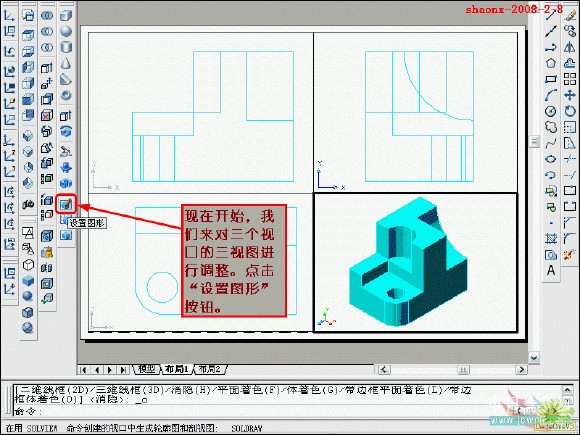

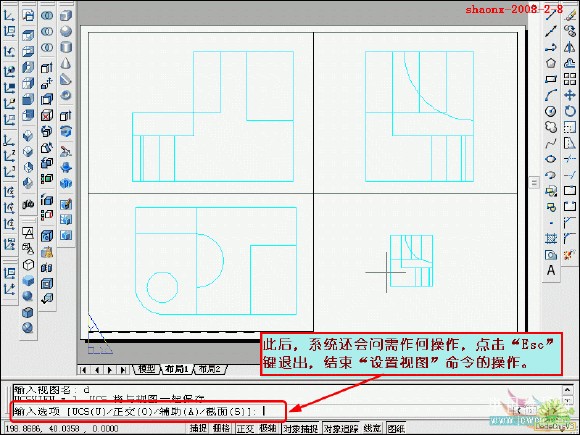

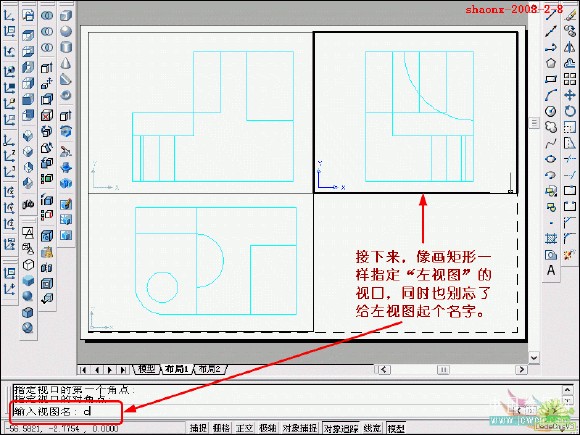

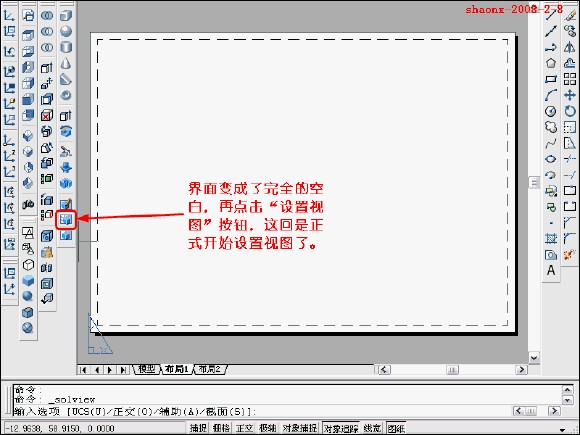

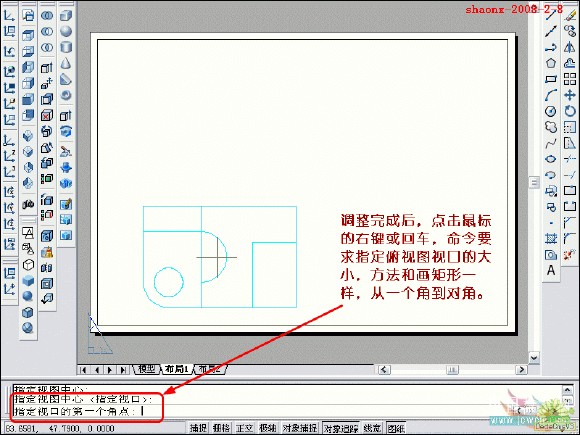

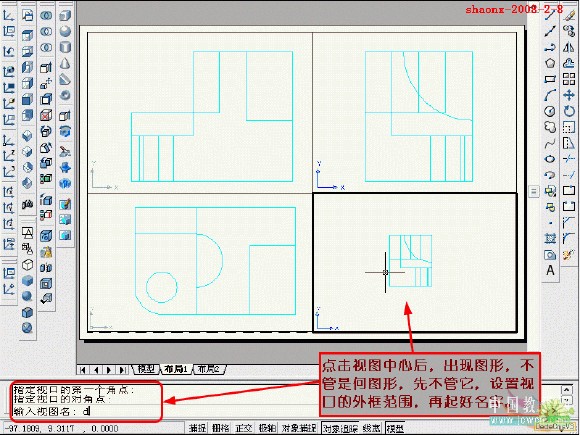

在轉換的過程中，要用到2個命令……“設置視圖(solview)”、“設置 圖形(soldraw)”，這2個命令在CAD的各個版本中都有，是通用的。
