我們繪制好圖形后，需要打印出來，或者輸出為別的格式的圖紙，在這兒我主要針對初入CAD的朋友，怎么簡單的省事兒的打印出圖紙來

1、在我的電腦里，找到一個CAD的文件，然后選擇打開方式，選用CAD2014的程序。

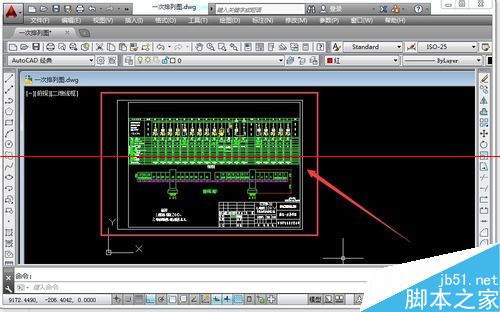

2、打開后，我們需要把紅色圈著的部分圖紙打印出來。

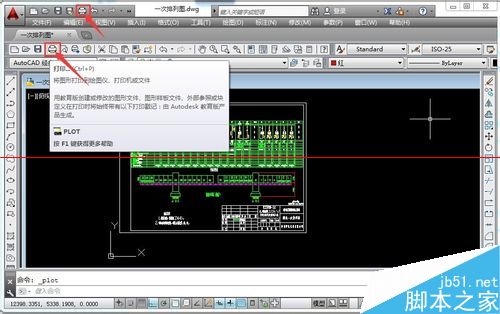

3、我們可直接點工具欄處打印機符號的標記，也可以直接用Ctrl+P快捷鍵,或者在文件里選擇打印，用Alt+F+P。

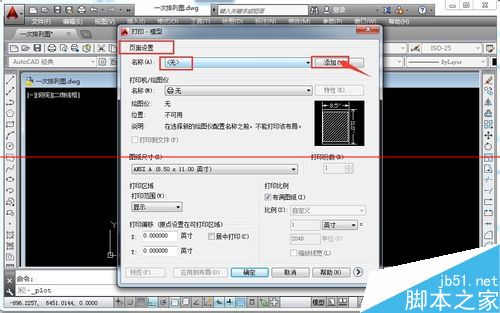

4、彈出打印模型設置頁面，首先要對打印的頁面進行設置，因為是初入CAD咱們這個里可以直接選無，或者上一次打印，對頁面設置有專門的一個經驗，可以參考。

5、下來選擇打印機的設置，電腦要有連接的打印機，或者直接連接或者網絡打印機，或者虛擬打印機都可以,在這兒我選用的是網絡連接的打印機。

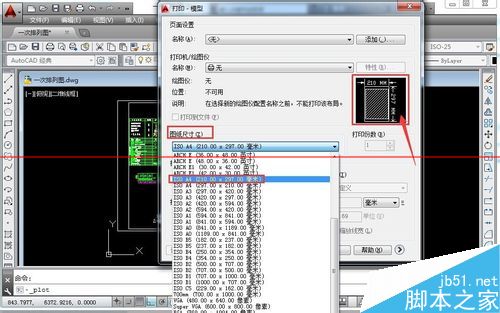

6、圖紙尺寸，這個根據打印機的要求，我的打印機只能打A4的，所以只能選擇A4的紙張尺寸，右側有預覽，有豎向的和橫向的，看圖紙適合的要求。

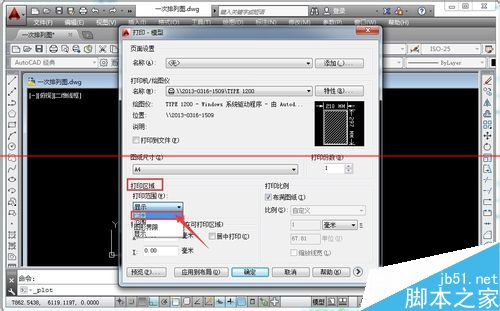

7、對打印圖形范圍的選擇，我們可以在圖紙中選擇窗口，用鼠標選擇出范圍來。

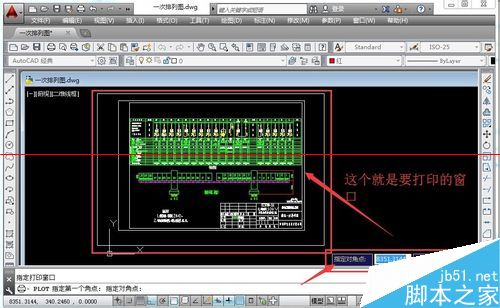

8、選擇打印窗口時，用鼠標在CAD文件的窗口選擇要打印的區域。

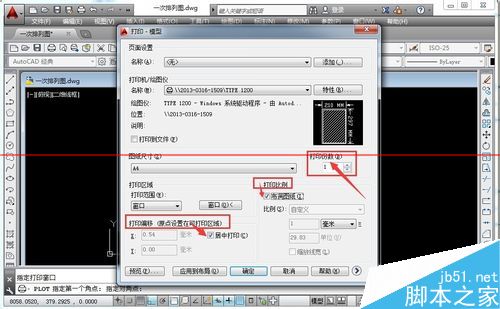

9、設置打印紙張的位置，一般只有一張圖紙時要居中打印，打印比例簡單點充滿圖紙就可以了，份數先打一份吧。

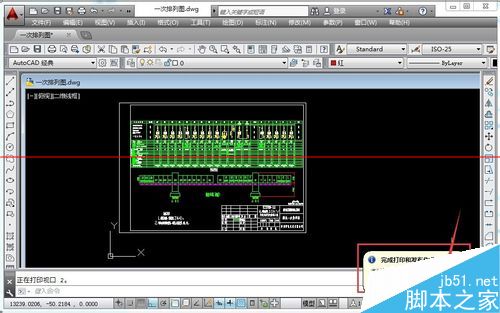

10、現在對圖紙模型設置就全部完成了，我們可以點擊確定了，程序處理完成后會彈出完成打印和發布作業。
