在很多地方CAD是經常使用的畫圖軟件，它應用于很多地方，我們主要用它來制作相關的圖紙，現在我舉例說明來教大家怎么使用圓、線和正多邊形工具來畫如下圖所示五角星。希望大家喜歡！

方法/步驟

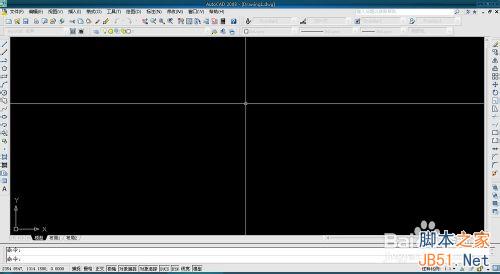

打開AutoCAD軟件，我們看到如圖所示界面，左邊欄有很多的工具，大家可能會奇怪我的XY十字光標和大家的不一樣，這個其實沒有多少關系，主要是根據使用者個人習慣來調節的。

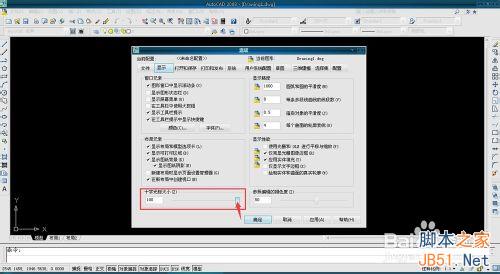

如果大家覺得我的十字軸比較方便的話，那么我教你在哪設置十字光標的長度，選擇工具-選項，我們在出現的選項欄的顯示里可以看到十字光標大小的設定，你可以根據自己的習慣來拉長與縮短十字光標的長度。

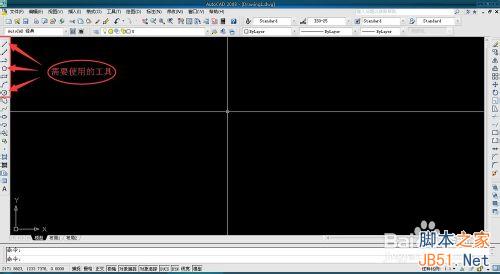

下面我來介紹需要使用的工具，我們主要使用的畫圖工具有直線、正多邊形以及圓形，此外還有下方的填顏色用的填充工具，填充工具具體使用會在后面講到。

首先我們假設，圓的大小為直徑1000mm，那我們選擇圓形工具在圖上任意一點點一下放開，然后拉動鼠標，在圖上會有可編輯數字出現，我們用鍵盤直接輸入500，然后enter或者空格鍵確認，1000mm的圓就畫好了。

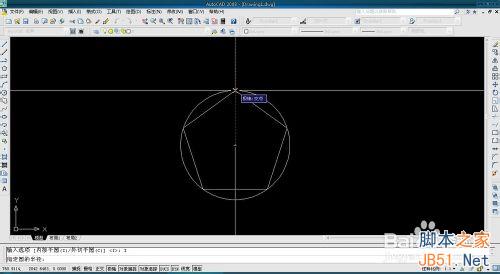

接下來我們選擇正多邊形工具，在出現的數值上輸入5，空格確認，現在我們看到其要確認中心點，我們移動鼠標點擊選中圓的中心，此時出現兩個選項，我們選擇內切于圓，之后就垂直向上移動連接到圓弧上。

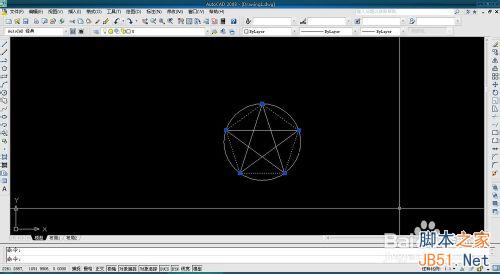

現在我們看到，五邊形已經做好了，最后我們用直線工具如圖連接，內接于圓的五角星就差不多完成了。那么我們上一項找不到圓心呢，那樣的話我們就要設定了，具體看下一項具體介紹。

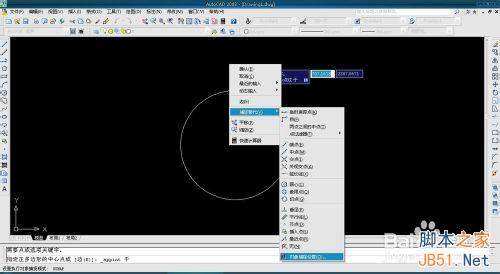

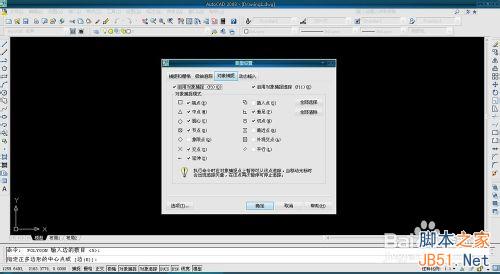

在選擇圓心的時候找不到，我們就右鍵鼠標選擇捕捉替代-對象捕捉設置，出現了草圖設置-對象捕捉項，我們在里面可以看到有很多捕捉模式，選擇我們需要的圓心捕捉和其他需要的捕捉，選擇確定之后我們重新進行捕捉就可以找到圓心點了。

接第6項步驟，我們的五角星畫好了，現在要對多余的線進行刪除，選中正五邊形，然后delete直接刪除。形成初步的圖片后，我們進行下一步。

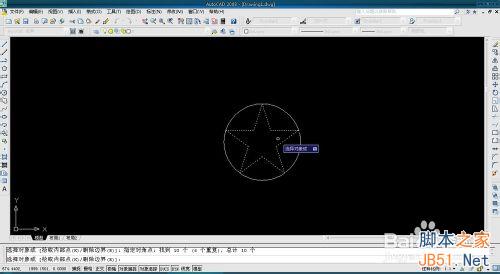

這一步是對五角星的內部多余線的刪除，這個需要使用到修剪工具，如圖，我們選擇修剪工具，選中整個五角星不包括外圓，鼠標右鍵確認。

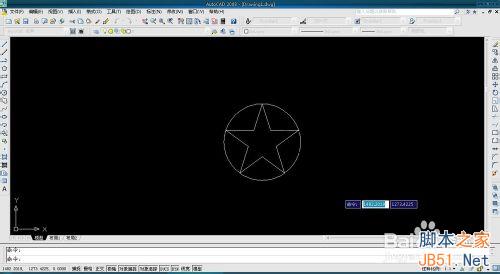

確認好之后選擇內部多余的線刪除，形成如圖所示只剩下的五角星和外圓。

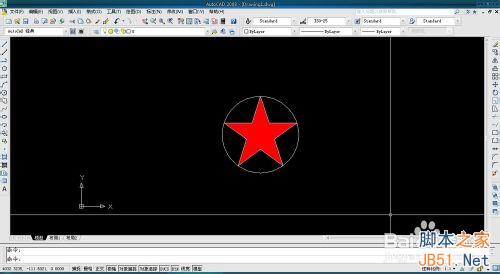

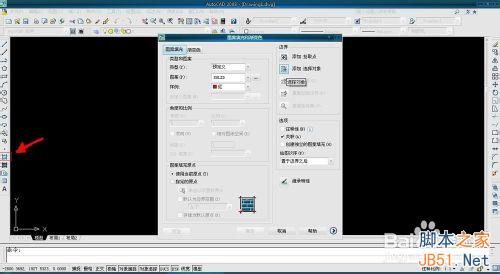

最后是對圖片的顏色填充，選擇圖案填充，顏色為樣例選擇紅色，之后選擇對象，選中五角星的邊后空格鍵確認，回到填充選項窗口后點擊確認，顏色就填充完成了，效果如簡介的圖形一樣。

以上就是AutoCAD用圓、線和正多邊形工具畫平面五角星方法介紹，希望能對大家有所幫助！
