繪制圖幅有利于我們作圖的規范，圖紙更加清晰明朗。

1、電腦安裝完成AutoCAD2012后，雙擊桌面的應用程序快捷方式，進入AutoCAD工作界面。

2、這里以A3圖紙為例，420x297（mm)進行繪制。

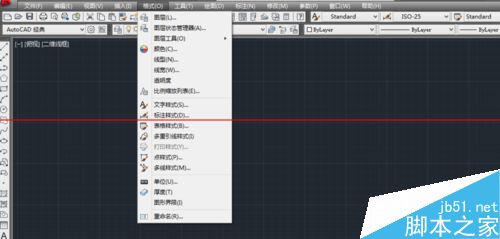

3、首先設置圖層，細實線和粗實線的選擇，細實線為綠色，線型為continuous，粗實線白色，仍為continuous。

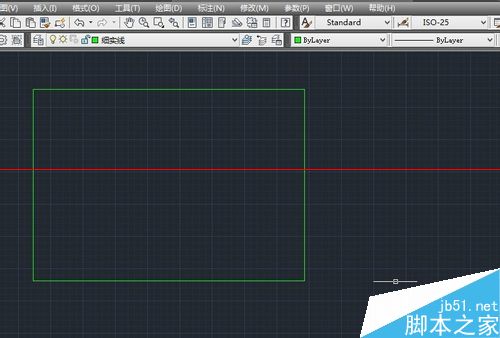

4、之后，進行圖幅的繪制，選擇圖層為綠色的細實線圖層，輸入rec(矩形命令），空格鍵確定，鼠標選定第一點，第二點為對角點，輸入坐標（420,297），空格鍵確定。

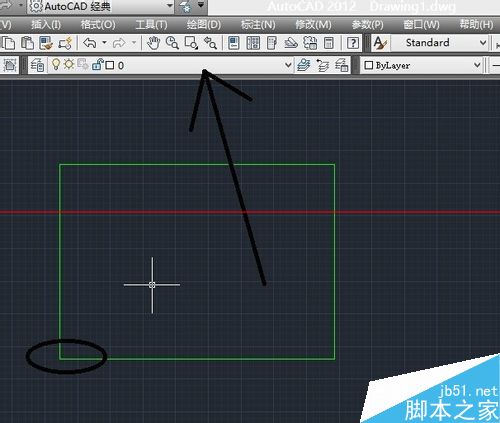

5、切換圖層，選擇白色粗實現的線型，輸入l(直線命令），選定左下角點，按住shift+2，進入相對坐標，輸入（25,5），確定另一點。

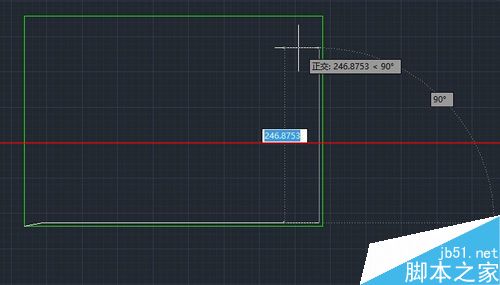

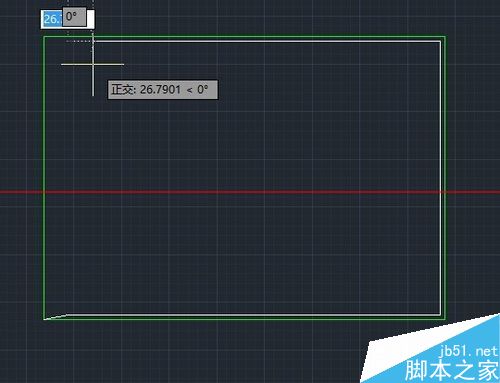

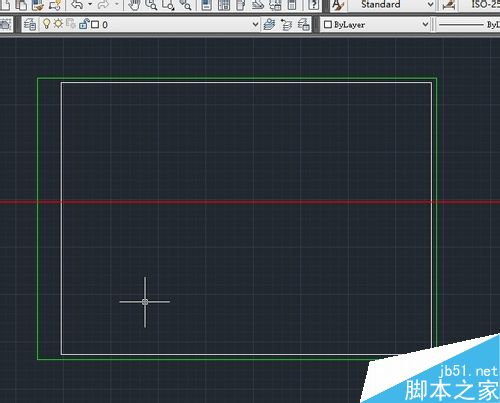

6、打開正交模式，鼠標向右移動，輸入390，空格鍵確定第二點，繼續鼠標上移，輸入287，空格鍵確定，繼續鼠標左移，輸入390，空格鍵確定，再選擇第一點（25,5），閉合圖形。

7、刪除箭頭所指的第一條線，再在右下角進行標題欄的繪制。

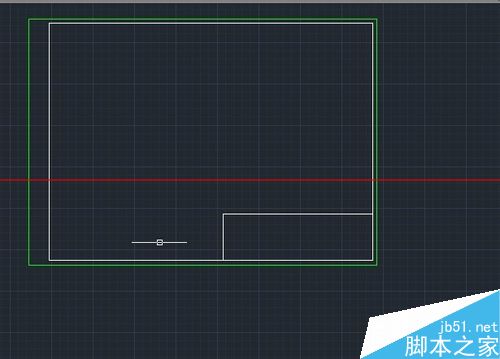

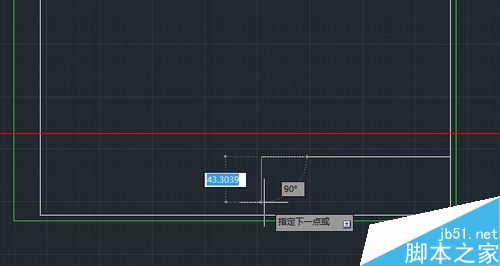

8、以內矩形右下角的點為起始點，輸入直線命令，選定該點，鼠標上移，并輸入56，空格鍵確定，左移輸入180，空格鍵確定，下移輸入56，空格鍵兩次，完成圖形的閉合。

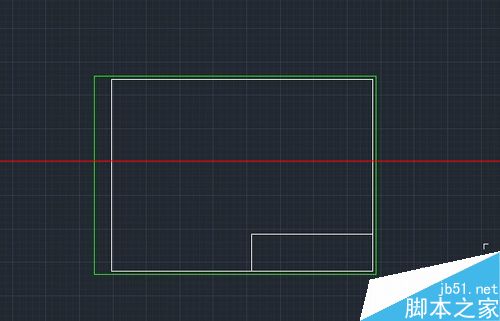

9、選擇開始的上移56的線，此處有兩條粗實線，故應刪除一條，選擇一條，按delete鍵刪除，這樣A3的圖幅就繪制完成了。
