我們拿到cad圖紙時，有時需要我們自己根據圖紙測出局部面積，那么cad中如何利用快捷鍵測出規則圖形的面積和周長呢（小編所說的規則圖形不是指統一的矩形，統一指的是可以用cad繪畫出來的圖形）？下面小編就來分別介紹兩種方法。

方法1：利用aa快捷鍵

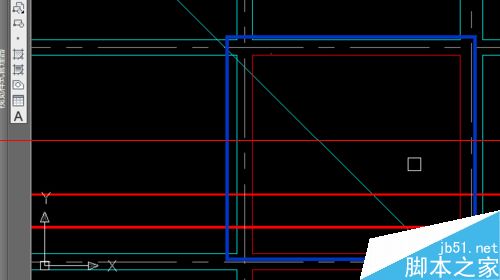

1、在cad中，直接輸入aa命令，就可以測出規則圖形的面積，首先打開我們要測面積的cad圖紙，在命令欄輸入“aa”（大寫小寫都可以）

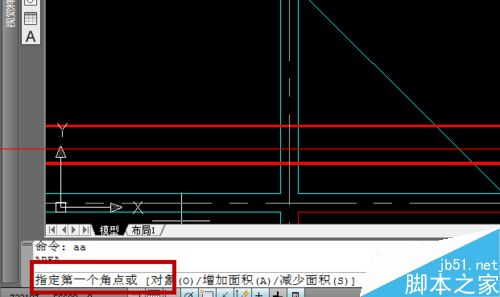

2、輸完后按“Enter”確定鍵，下方命令欄，提示“指定一個點”，如圖所示，指定矩形的第一個點，接著指定下一個點

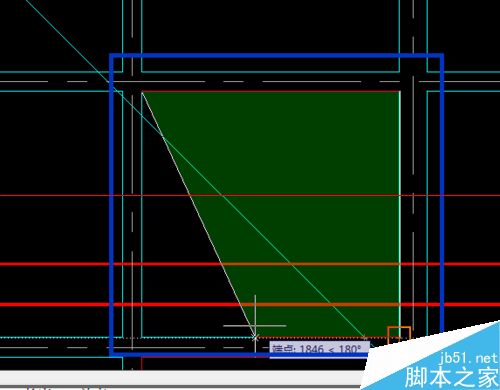

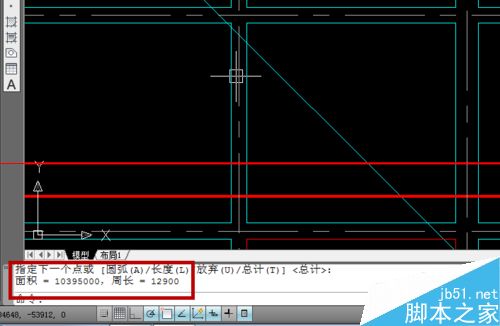

3、直到我們要測的圖形從起點到終點合并，如圖所示，“端點”和“起點”重合（即如圖所示的綠色部分即是我們測的面積），然后按“Enter”確定鍵，綠色部分消失，同時我們就可以在下方的命令欄看到下方的面積和周長的數值，如圖所示

方法2：先pl，再li

1、在命令欄輸入“pl”命令

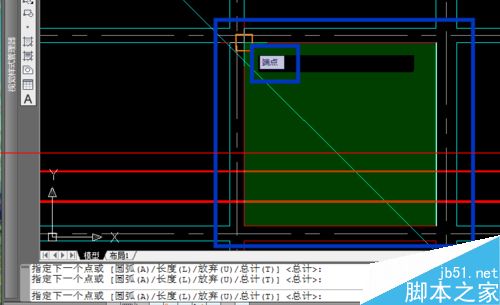

2、輸完后按“Enter”確定鍵，同樣如方法1，繪出我們要測的圖形按“Enter”確定鍵，如圖所示，小編為了大家好區分后面的步驟，修改了之后的顏色，繪好的圖形會從原來的淺綠色，變成紅色

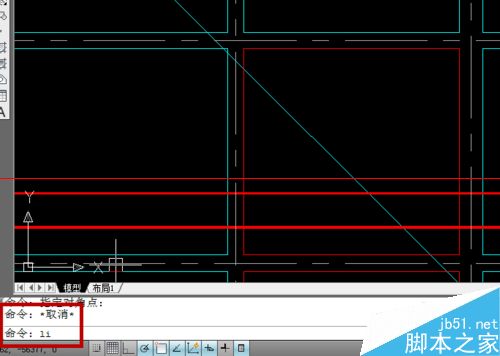

3、然后在下方命令欄輸入“li”，接著按Enter”確定鍵

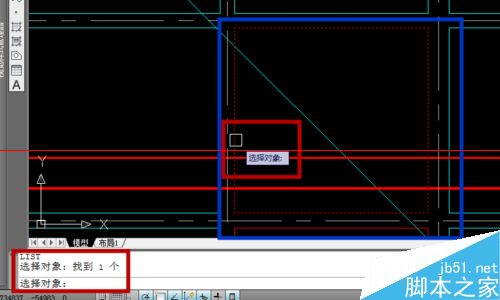

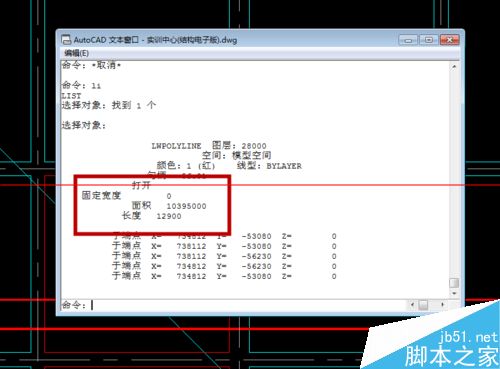

4、接著命令欄提示讓你“指定對象”即我們剛剛繪制好的圖形，如圖所示選擇后變成虛線部分，然后點Enter”確定鍵，cad就會彈出一個窗口，上面有面積和長度的數值

注意事項：其他不同的不規則圖形，我們都可以先將它按它原來的圖形繪制一遍，再輸入命令測出它的面積和周長。
