ug的工程圖導圖到cad不完整和不能修改，網上的說法眾說紛紜，以下是我的經驗分享

1、UG工程圖導圖到cad可以選擇DXF/DWG或2D Exchange,這兩個導圖出來沒多大區別

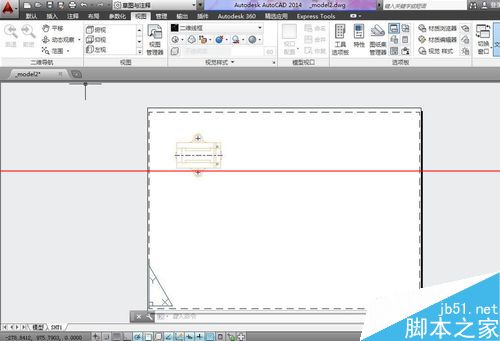

2、導出的圖剛打開會是這個樣子，在這模式下是無法修改圖紙的

3、單擊左下角的“模型”，在該模式下才能修改圖紙，但你會發現它不是ug里的二維圖而是三維圖，有時會出現亂線的情況

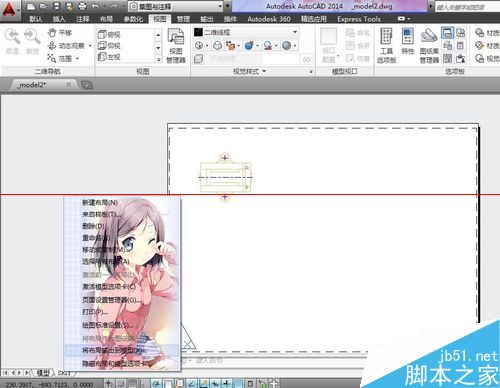

4、解決方法開始，你單擊左下角“模型”旁的“SHT1”返回到圖紙模式，并單擊右鍵“SHT1”選擇“將布局輸出到模型”（“SHT1”有時會顯示為“布局1”）
