在使用autocad軟件繪圖時，有時需要通過線條粗細來進行線條的區分，此時就要懂得如何設置線條的粗細，那么如何修改CAD圖紙的線條粗細呢？線條粗細設置失敗后應該怎么辦？下面小編就為大家詳細介紹一下，一起來看看吧！

工具/原料

autocad 2012

方法/步驟

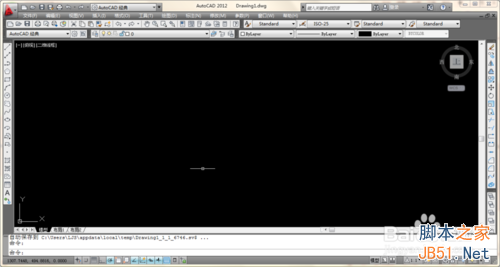

1、首先在電腦上打開autocad 2012軟件，如下圖所示。

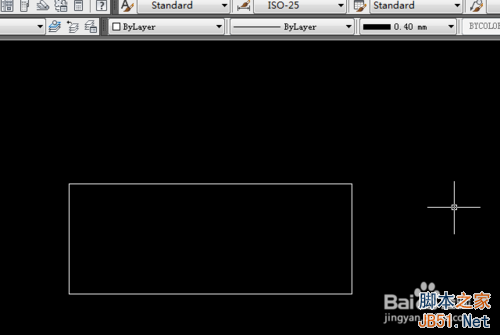

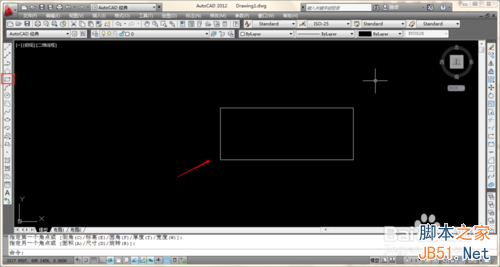

2、使用左側的繪圖軟件在繪圖區域內任意繪制一個矩形，如下圖所示。

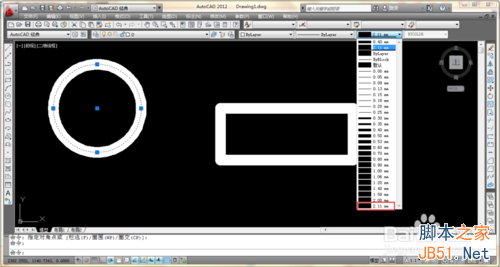

3、選定繪制的矩形，點擊上方菜單欄里的線寬設置，選擇合適的線寬，選擇完畢后發現繪制的矩形線寬并未調整，如下圖所示。

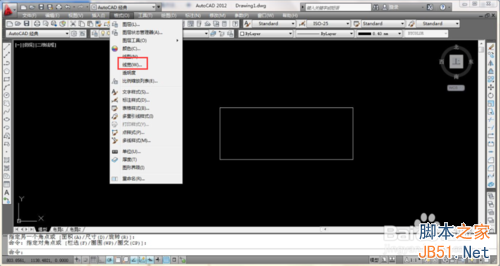

4、找到上方菜單欄里的【格式】菜單，點擊彈出下拉菜單，在下拉菜單里可以看到【線寬】選項，如下圖所示。

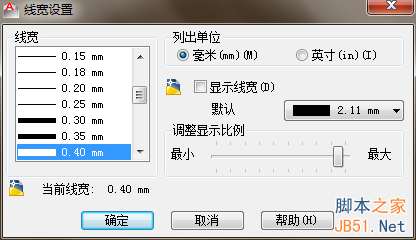

5、點擊【線寬】選項，彈出線寬設置窗口，可以發現在線寬設置窗口里未勾選顯示帶寬，如下圖所示。

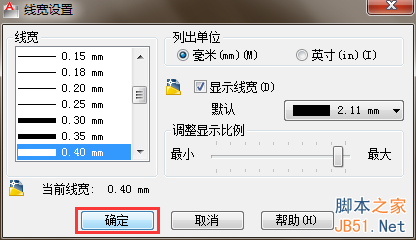

6、勾選顯示帶寬，然后點擊【確定】按鈕，此時可以發現繪圖圖紙上的矩形線寬發生了調整，如下圖所示。

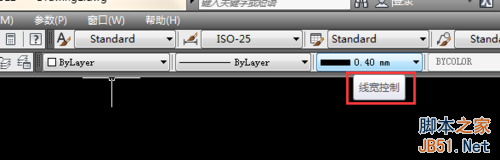

7、勾選了顯示線寬之后，在使用上方菜單欄里的線寬設置選項即可修改選定圖形的線寬了，如下圖所示。

以上就是CAD圖紙線條粗細如何修改及調整方法介紹，希望能對大家有所幫助！
