CAD在各行各業應用廣泛。熟練掌握CAD的使用是相關行業工作者必修課，想要熟練的使用CAD掌握快捷鍵是十分必要的。

1、繪制常用快捷鍵

L 直線 C 圓

A 圓弧

EL 橢圓

B 創建塊 I 插入塊

H 圖案填充 E 刪除 F 圓角 G 群組 M 移動 O 偏移 P 平移 S 拉伸 X 分解 T 多行文字 co 復制 MI 鏡像 AR 陣列 RO 旋轉 SC 比例 EX 延伸 TR 修剪 DT 單行文字 PO 單點 XL 參照線 ML 多線 PL 多段線 POL 多邊形 REC 矩形 SPL 樣條曲線 CHA 倒角 BR 打斷

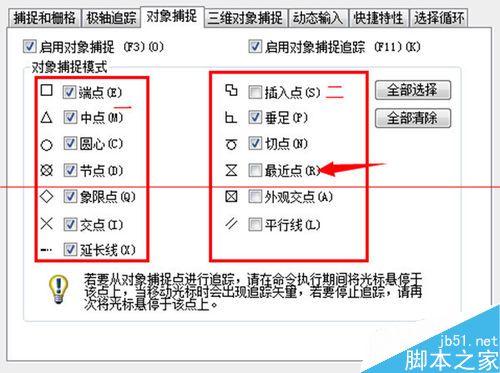

2、捕捉常用快捷鍵

TT 臨時追蹤點 FROM 從臨時參照到偏移 ENDP 捕捉到圓弧或線的最近端點 MID 捕捉圓弧或線的中點 INT 線、圓、圓弧的交點 APPINT 兩個對象的外觀交點 EXT 線、圓弧、圓的延伸線 CEN 圓弧、圓心的圓心 QUA 圓弧或圓的象限點 TAN 圓弧或圓的限象點 PER 線、圓弧、圓的重足 PAR 直線的平行線 NOD 捕捉到點對象 INS 文字、塊、形、或屬性的插入點 NEA 最近點捕捉

3、標注常用快捷鍵

DLI 線型標注 DAL 對齊標注 DOR 坐標標注 DDI 直徑標注 DAN 角度標注 QDIM 快速標注 DBA 基線標注 DCO 連續標注 LE 引線標注 TOL 公差標注 DLE 圓心標注 DRA 半徑標注 CAL 計算器 Alt+N+Q 快速 Alt+N+L 線型 Alt+N+G 對齊 Alt+N+O 坐標 Alt+N+R 半徑 Alt+N+D 直徑 Alt+N+A 角度 Alt+N+B 基線 Alt+N+C 連續 Alt+N+E 引線 Alt+N+T 公差 Alt+N+M 圓心 Alt+N+Q 傾斜 Alt+N+S 樣式 Alt+N+V 替代 Alt+N+U 更

4、常用F快捷鍵

F1: 獲取幫助 F2: 實現作圖窗和文本窗口的切換 F3: 控制是否實現對象自動捕捉 F4: 數字化儀控制 F5: 等軸測平面切換 F6: 控制狀態行上坐標的顯示方式 F7: 柵格顯示模式控制 F8: 正交模式控制 F9: 柵格捕捉模式控制 F10: 極軸模式控制 F11: 對象追 蹤式控制

5、常用Ctrl組合快捷鍵

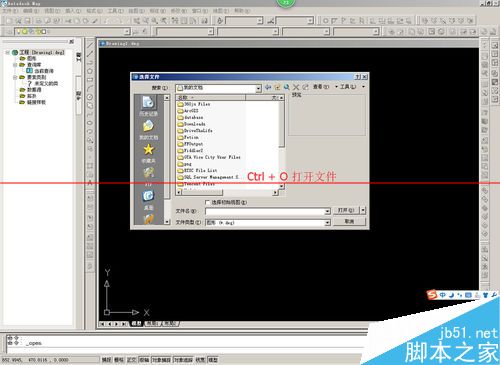

Ctrl+1: 打開特性對話框 Ctrl+2: 打開圖象資源管理器 Ctrl+6: 打開圖象數據原子 Ctrl+O: 打開圖象文件 Ctrl+P: 打開打印對說框 Ctrl+S: 保存文件 Ctrl+U: 極軸模式控制(F10) Ctrl+v: 粘貼剪貼板上的內容 Ctrl+W: 對象追 蹤式控制(F11) Ctrl+X: 剪切所選擇的內容 Ctrl+Y: 重做 Ctrl+Z: 取消前一步的操作

6、掌握CAD快捷鍵可以提高繪圖效率，當然，還有許多繪圖技巧需要自己去掌握?？傊煜た旖萱I是必要的。
