CAD這款軟件,大家都還是比較熟悉的,可能這個知道的就不一定有那么多了!主要用在,比較復雜的圖形的軸測圖的畫法!減少文件的體積!今天我就和大家一起分享下吧!

CAD軟件先安裝完畢,版本不限,我自己用的是2010版本的，一組已畫好的實體,我這里是畫柜體,柜全包套線是2.87米,我分了上下兩給柜體畫的,

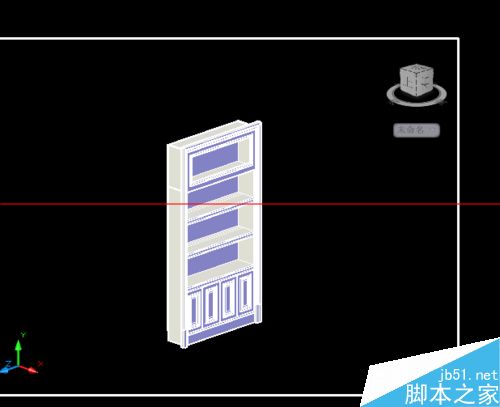

1、先將這個柜體的實體,在維空間里畫好!如圖

2、回到CAD布局空間,操作界面如圖

3、注意,這步是關鍵,在命令欄中輸入命令:這個命令會有些長,暫時簡寫我沒找到,命令是 solprof ,輸入后,命令欄如圖

4、命令在執行過程中,會彈出下圖中的提示,你直接空格就好了!如下圖,具體意思,你過后,自己去體會下,畢竟,想讓東西成為自己的,還是要自己去體會!

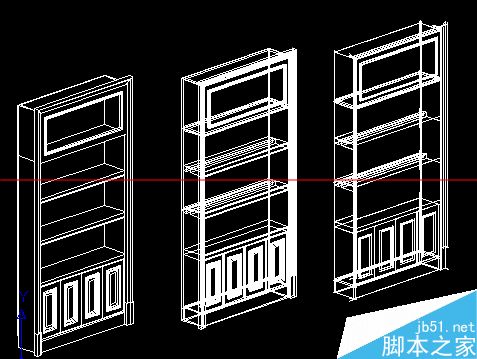

5、命令結束后:把視圖變為2維線框視圖,這要,用移動命令把實體中的兩組線移出來!移好如圖,這里講下,一組是外觀線型,一組是內部結構!移好如圖! 這個就算結束了,謝謝大家!
