由于目前的建筑形式的復雜化和多樣化，之前的平、立、剖設計模式不再能完全適應部分建筑或者構件的設計要求，所以在某些特定的情況下，我們需要使用CAD三維建模功能對結構進行設計

操作界面介紹

打開CAD，在進入界面選擇“三維建模”點擊“確定”，進入三維建模操作界面

首先簡單介紹一下操作界面的分布：

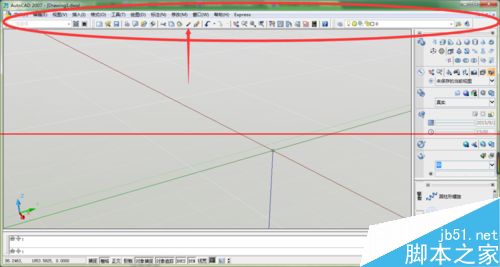

一、界面的上方的工具欄主要有兩個部分：①最上方的下拉菜單中包括了繪圖以及圖形處理的所有命令 ②第二層是部分快捷鍵，包括：文件的保存、打開；視口的縮放、拖動；以及圖層管理器

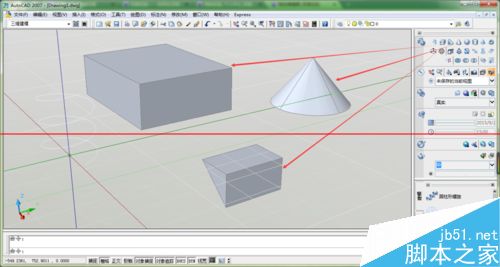

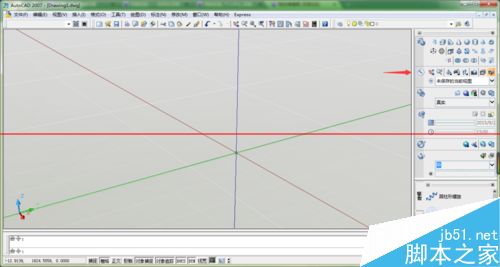

二、界面的的右邊菜單主要提供基本的簡單幾何體模型以及對模型形狀、性質的編輯功能。在圖形的繪制過程中可以用基本單元來組合成復雜的結構體，并通過對單元形狀、性質的定義來形成完整的模型

三、界面的中央是繪圖區，這個部分主要是進行圖形的繪制、編輯，以及直觀感受成圖效果，但是我認為僅僅一個三維窗口用于設計工作是不方便和不完善的，所以我建議將繪圖區設置成多視口再進行設計工作

設置多個視口

進入到操作界面后，CAD默認的繪圖區，只有一個三維視口，為了更便捷地進行設計工作，我們可以繼續添加視口，我建議使用平面圖、立面圖、三維視圖三者結合、兩小一大的分配模式

單擊“視圖”——“視口”——“新建視口”，彈出“視口”管理器

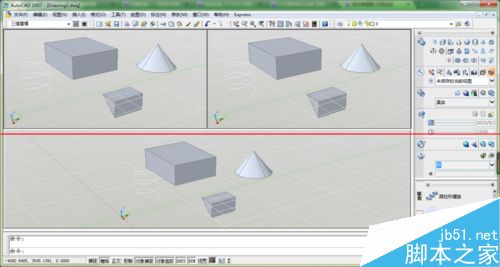

選擇“三個，下”，點擊“確定”，發現繪圖界面變成了兩小一大三個分區

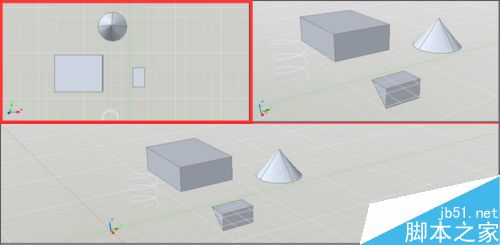

然后單擊選中左上角的視口，單擊“視圖”——“三維視圖”——“俯視”，令左上角視口變為俯視視口

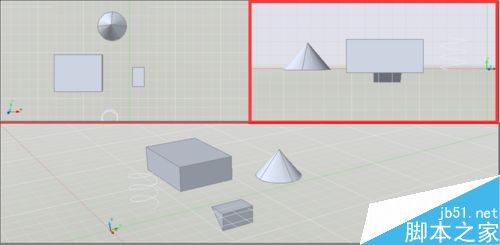

然后單擊選中右上角的視口，單擊“視圖”——“三維視圖”——“左視”，令左上角視口變為左視視口

當視口編輯完成后就可以更加直觀地進行后續的設計工作了，希望對大家有所幫助
