尺寸標注是cad制圖當中的重要組成部分,也是直接影響圖紙整體美觀度的重要因素,因此,如果要想圖紙顯得更加美觀、工整的話,學好尺寸標注是非常重要的。下面就為大家帶來CAD尺寸標注樣式的設置簡介，不作為工程實際標準標注，僅供參考

方法/步驟

1、點菜單欄中【標注】，然后在下拉工具欄中選擇【標注樣式】命令。也可點擊【格式】下的【標注樣式】

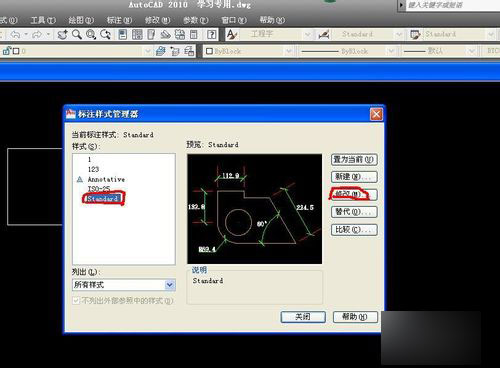

2、出現如下對話框

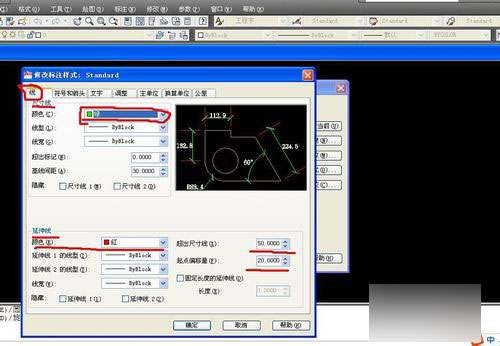

3、在【線】選項卡中做如下設置

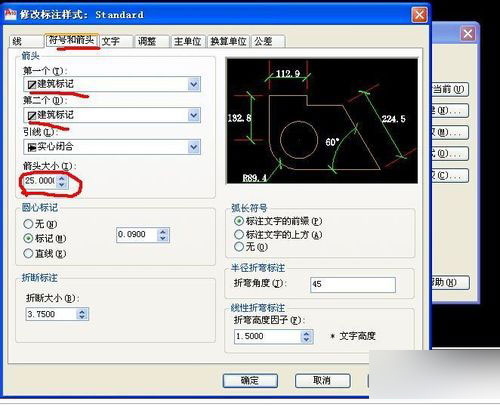

4、在【符號箭頭】選項卡作如下設置

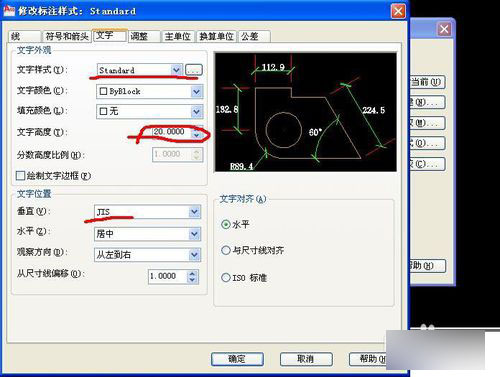

5、在【文字】選項卡作如下設置

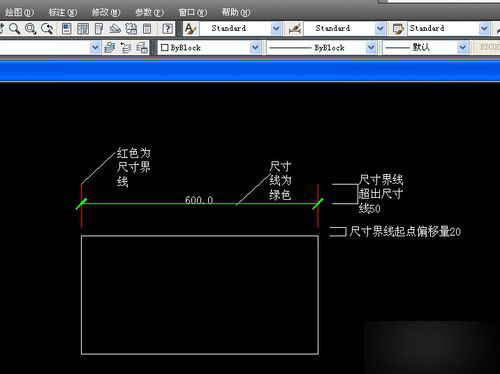

6、點確定置為當前保存，點菜單欄【標注】，選擇下拉菜單中【線性】標注命令，最終效果如下

以上就是CAD尺寸標注樣式的設置方法，謝謝大家閱讀！
