我們在做某一設備的伏安特性實驗時，測得一些特殊點的數據，需要根據實測數據最后做出曲線來，通過曲線的趨勢圖，我們用于分析該設備的性能，在CAD中做這種曲線非常容易。

1、橫軸為電流I值，每個單位為1A，總電流為10A，縱軸為電壓U值，一個大格為1V，總電壓為6V，每個大格分10個小格，每小格為0.1V，這個是根據測量的估值實際需要來設定的

2、然后在測量時根據實際數值，加的電流值來對應所測的電壓值交叉處為我們需要的連接點

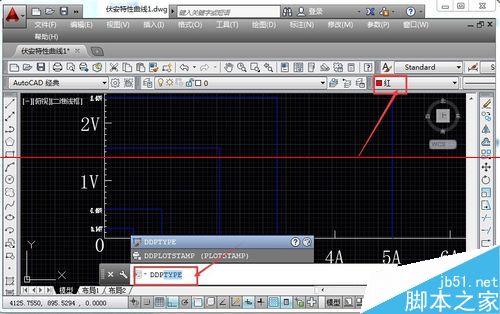

3、現在為了更清楚表現特殊連接點，我們先設置一下點的樣式，以便看得清楚一些，先把顏色設置成紅色，然后在命令行輸入DDPTYPE

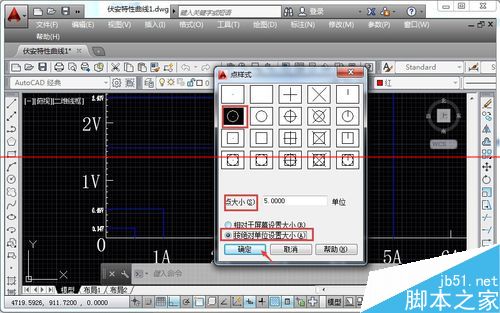

4、彈出點的樣式對話框，在這個對話框中，可以設置點的形狀及大小，我在此選圓形，突顯一下，要稍微大一些的

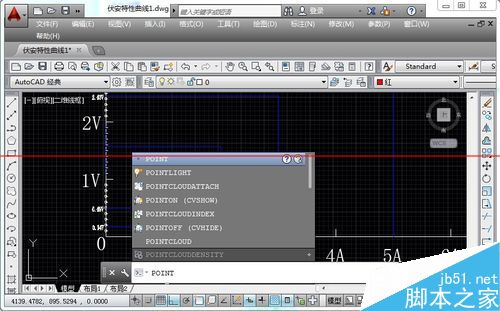

5、然后輸入點的命令

6、依次點剛才交叉處，然后這些紅點就都顯現出來了

7、然后我們用邊線連起來，直線連時，看起來給折線似的，不光滑

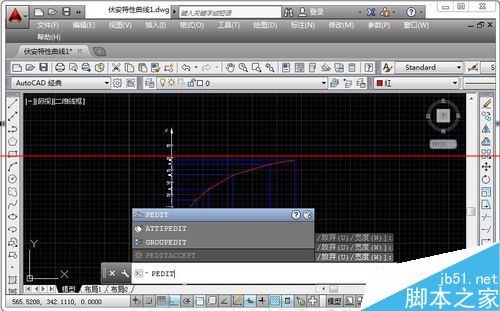

8、現在我們修正一下，執行PEDITA命令

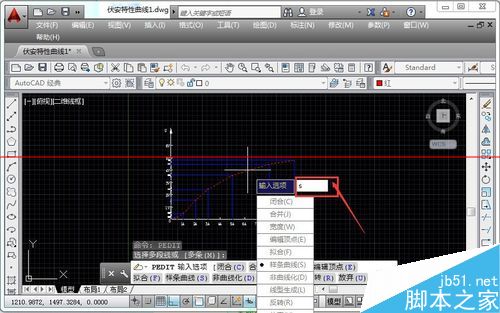

9、選擇彈出來的子菜單選項樣條曲線S，然后回車

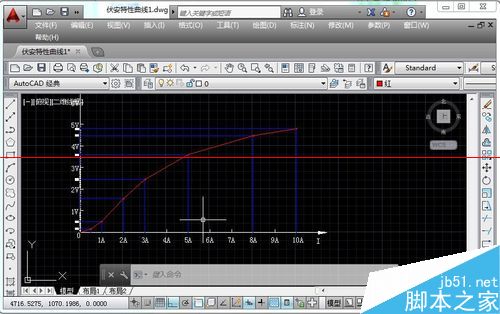

10、我們就得出了光滑曲線，然后再把多余的線去掉，形成最終的某一設備的伏安特性曲線圖
