dwg文件中存在未協調圖層時，如何解決問題

1、在正常使用的圖紙中，不存在未協調圖層的問題，如下圖：

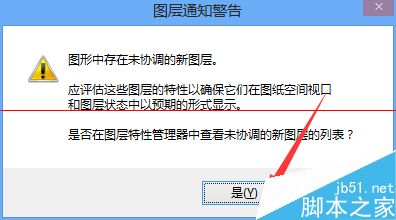

2、當你進行打印操作時，會彈出以下提示，如果你設置的打印樣式中有單獨針對圖層的設置，那么就要協調該圖層了，如下圖：

3、同時在狀態欄的右下角會出現警示的提示信號，如下圖：

4、打開【圖層管理器】或在上面打印提示的對話框中選擇【是】選項時，也會彈出【圖層管理器】的對話框，如下圖：

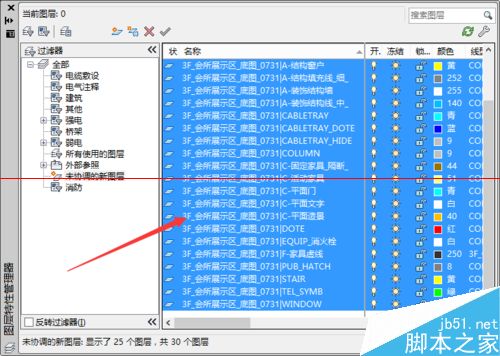

5、在左側的【過濾器】中選擇【未協調圖層】，選中右側的所有圖層，如下圖：

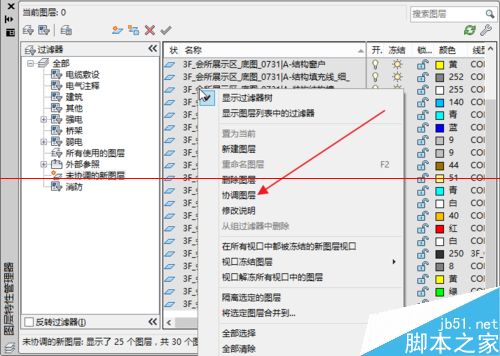

6、在選中的右側圖層上，單擊右鍵，在彈出的菜單中選擇【協調圖層】，如下圖：

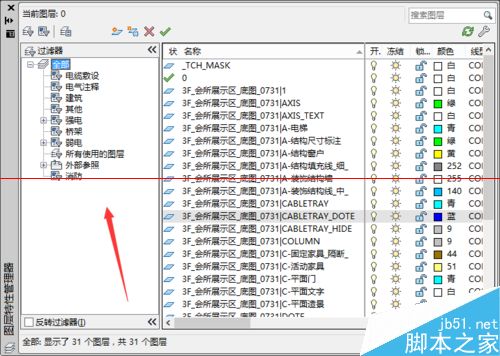

7、圖層協調好時，左側的【過濾器】中就不存在【未協調圖層】的選項了，如下圖：

8、同時狀態欄中的警示標志也沒有了。如下圖：
