cad布局視圖中怎么關閉不用的圖層？cad圖紙中用很多的圖層并不是同時需要用的，怎么才能關閉布局視圖中不用的圖層便于進行多個布局的管理？下面我們一起來看看設置方法。

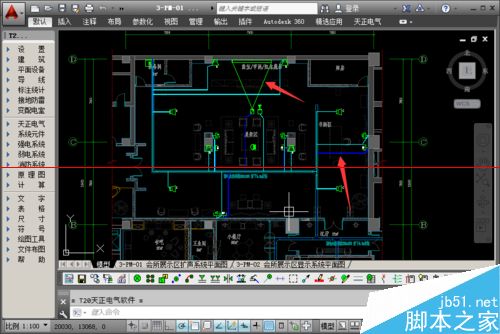

1、首先打開autocad軟件，如下圖：

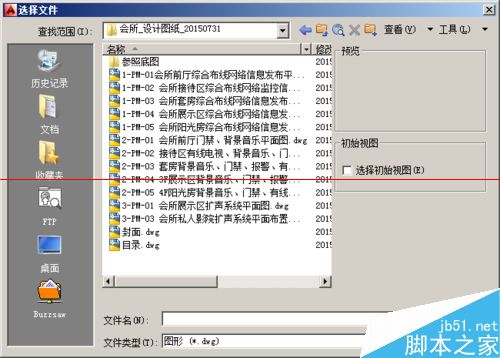

2、選擇要進行布局調整的Autocad文件，如下圖：

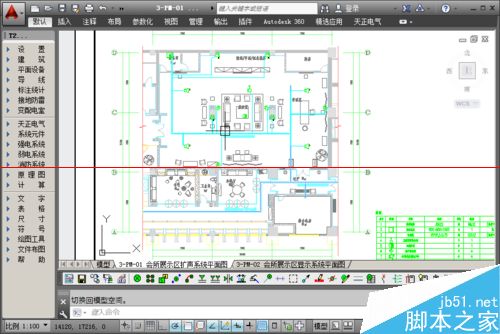

3、默認打開的軟件界面中，各圖層的內容都進行顯示，如下圖：

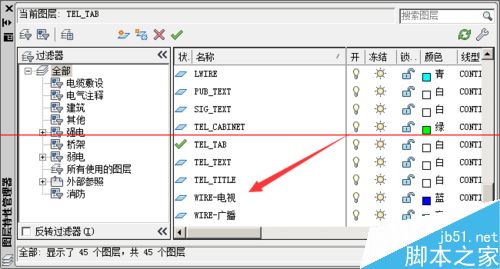

4、對要關閉的圖層，進行調整，設為不同的圖層，設備、線纜等均在不同的圖層，如下圖：

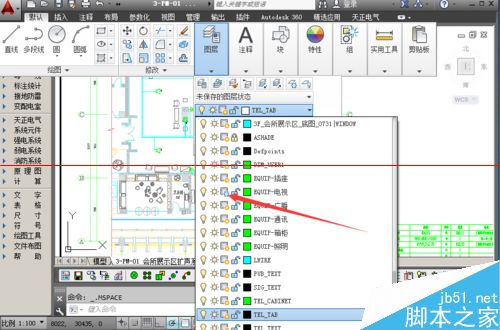

5、進入【布局】選項卡中，要進行圖層操作，需要在布局中先建立一個視口，同時保證視口為編輯狀態，點擊圖層選項，會出現所有的圖層，圖層相關的可操作內容有：關閉圖層、凍結圖層、在視口中關閉圖層，如下圖：

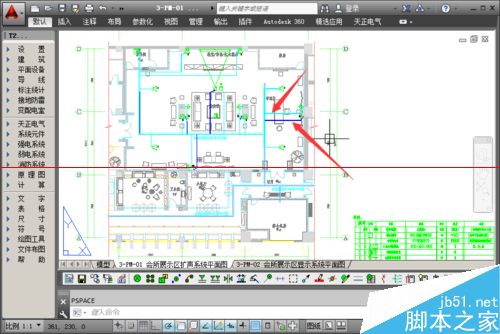

6、可以看到默認視口的顯示內容中包含所有的圖層，如下圖：

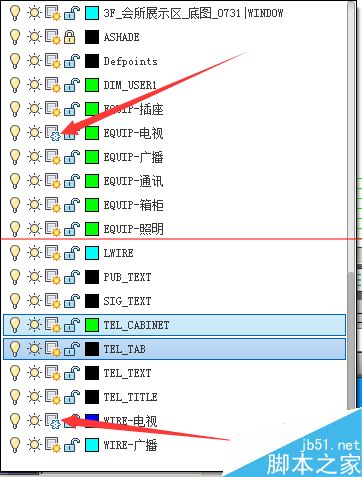

7、此處以關閉電視圖層為例進行講解，關閉電視圖層及電視線纜圖層，如下圖：

8、關閉電視、電視線纜圖層的的顯示內容已經沒有交叉的圖形了，如下圖：

9、同理如果想只顯示電視相關圖層，則關閉其它無用圖層即可。
