cad怎么測量圓弧長度？這里介紹下cad中圓幾種的畫法，和圓弧的測量

1、打開CAD,新建一份空白圖紙，如圖

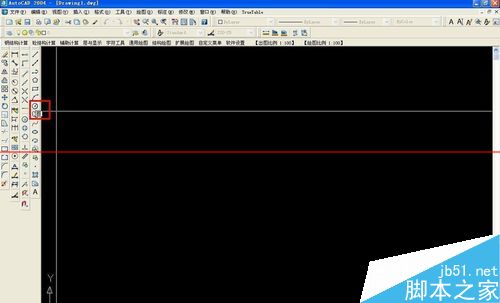

2、點擊紅色框里，圓標志按鈕 ，或者在命令行中直接輸入快捷命令C

3、這時候命令行中會出現提示 命令: C CIRCLE 指定圓的圓心或 [三點(3P)/兩點(2P)/相切、相切、半徑(T)]: 這里是圓的3中畫法我們可以任選，例如我們選三點，在命令行中輸入 3P

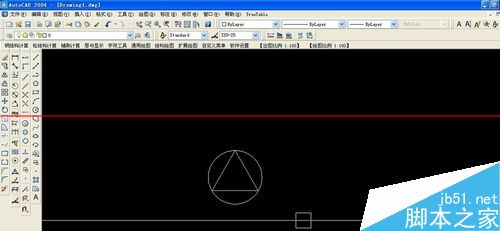

4、根據命令提示，點擊三次，三次選擇不同的點，這里我們可以選擇三角形的三個頂點，得出如圖所示的圓

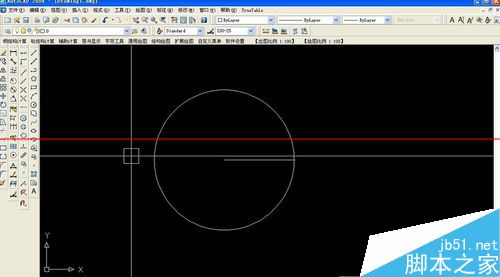

5、第二種圓的畫法,兩點畫圓，同上，在命令行中輸入 2P ,選擇一條直線的一段在選擇直線的另一端，畫出如圖所示的圓

6、第三種相切，相切，半徑畫圓，同上，在命令行中輸入 T,選擇兩個圓的切點，輸入半徑,如圖所示

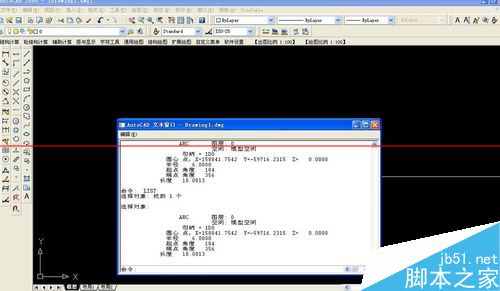

7、圓弧的測量，我們在命令行中輸入 LIST,在選擇圓弧，如圖我測量出圓弧的長度是18.0813
