我們在CAD上畫出一條直線，只含有兩個端點，如果需要在線段上獲得等間距的點，或者在畫陣列圖形的時候，使用等間距點的繪圖方式將會使用你的整個繪圖過程變得更加的簡單。

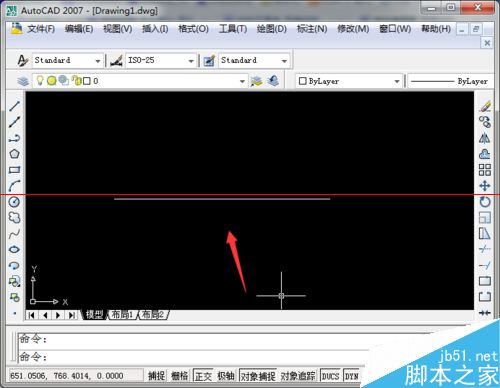

1、我們在CAD中畫出一條直線，這個直線有兩個端點，現在我們要在直線上找到等間距的點，可以使用繪圖功能。

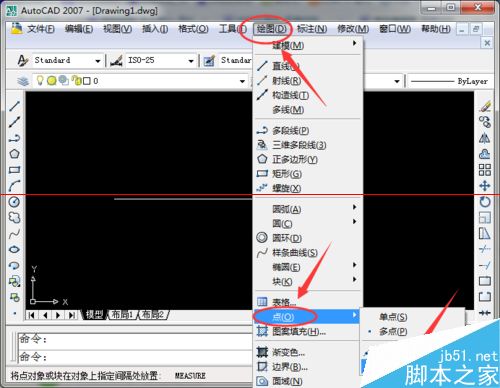

2、在上方菜單欄中選擇繪圖功能，彈出的二級菜單選項中選擇點，在點的下一級菜單中選擇“定距等分”選項。

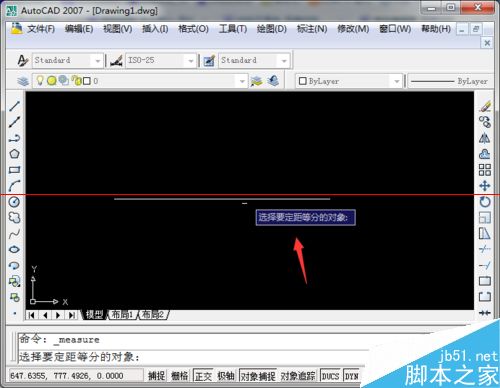

3、首先需要選擇定距等分的操作對象，對于本例中來說，當然就是要選擇直線，直線額長度是20mm。

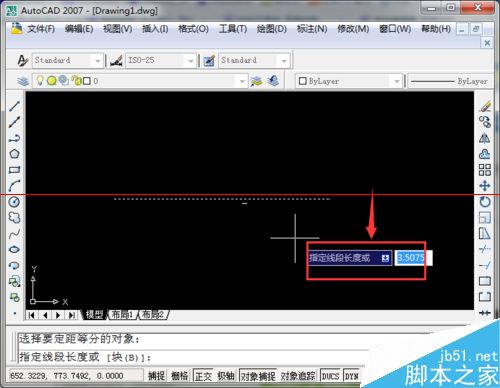

4、接下來需要指定分隔線段的距離，可以選擇線段的長度是2mm，這樣20mm的直線就分為10個線段。

5、這樣，整個操作就完成了，得到如下圖中所示的一條直線，由于直線將等分的點覆蓋，所以需要刪除直線才能進行觀察。

6、這時就可以看到10個點，定距等分的操作就完成了。這個方法大家等于是學會了如何在CAD中畫一個點。
