對于CAD初學者來說，能夠簡單的輸入坐標繪圖、標注坐標、計算面積就足夠了。按圖紙上的坐標輸入cad時是先輸入y坐標，再輸入x坐標，那我在用全站放線的時候，應該先輸入圖紙的哪個坐標？n和e應該分別對應圖紙上的哪個坐標？還有誰能給我一份帶公式的電子表格關于導線復測成果表的，我這實在是是不會做了，這東西怎么算??？本文就教大家在CAD軟件中輸入西安80坐標繪圖。

1、打開autocad2004

2、如果是使用的搜狗拼音輸入法，注意要切換成英文輸入法（按shift切換）

3、接下來就可以開始輸入了。點擊左側工具欄中第一個（直線）選項。或者輸入快捷鍵“L”。

4、此時cad2004界面下方的命令欄就變成了下圖

5、此時，輸入準備好的西安80坐標第一個點。，411134.264,4276098.134，點擊回車鍵

6、接下來輸入第二額點，411126.502,4276096.297，點擊回車確認

7、依次輸入第三個點和第四個點，411144.638,4275782.640；411151.371,4275785.230，點擊回車確認

8、此時，命令欄下方如下圖的提示。輸入“c"來閉合線條點擊回車確認。

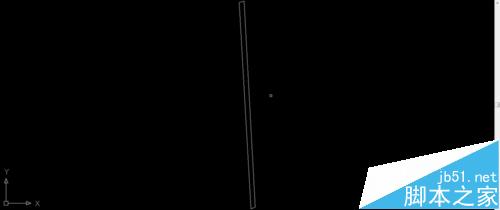

9、雙擊鼠標滑輪，然后我們就得到了由4個西安80坐標所繪制的圖像。（雙擊鼠標滑輪是查看縮略圖的快捷鍵，請叫我雷鋒）

注意事項：切換輸入法是我了避免出現錯誤，建議CAD版本高的朋友都換下吧，我本CAD2012差點坑死。
