CAD工程制圖中，我們經常會需要輸入一些特殊的字符，比如在繪制剖面圖、立面圖之后，需要在圖名中輸入一個帶有圓圈的數字的編輯操作；再如鋼筋符號、阿拉伯符號等等特殊符號的輸入，是不少工程人員比較頭疼的問題。當然，在數字小的情況下，是很簡單的，但是如果數字超過10，就不能支持直接輸入了；很多人都不知道如何操作，下面詳細講些幾個方式，不使用編程，方法不僅僅能夠解決大家輸入任何帶圈數字的需要，還能夠拋磚引玉，舉一反三，制作出自己需要的任何CAD特殊字符，可以說是一個CAD中輸入任意特殊符號的絕好方法。

輸入10以下帶圈的數字符號

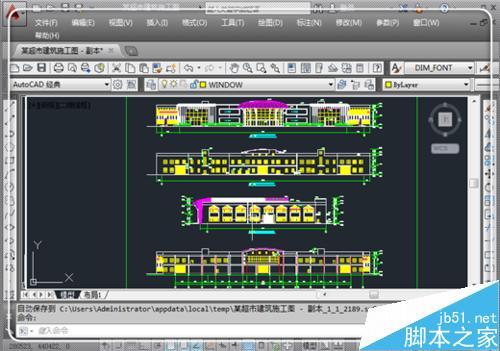

1、本操作適合CAD2008及以上的所有CAD版本，這里以CAD2014為例講解。打開CAD，進入工程圖紙，點擊繪圖-文字-多行文字，或者是直接點擊左下角的“A”按鈕進入多行文字編輯其中，注意一定要是多行文字。

2、對于10以下帶圈的數字，相對簡單，如果安裝了搜狗輸入法，就可以直接使用，在輸入法中輸入某一個數字的拼音如“yi”，這時候會彈出其相關選項，選擇帶全的數字，即可輸入。

3、輸入之后，選中帶圈數字，然后在上面大小框中輸入想要顯示的大小，然后點擊“確定”，關閉編輯器。

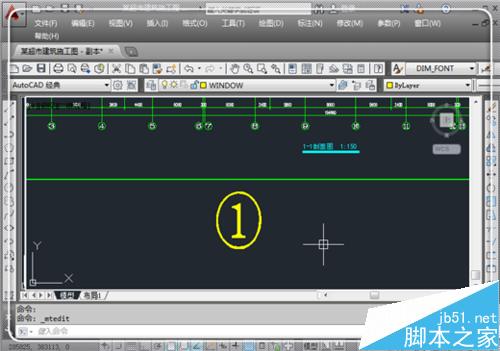

4、這時候一個簡單的帶圈的數字就打出來了。是自己需要的效果。

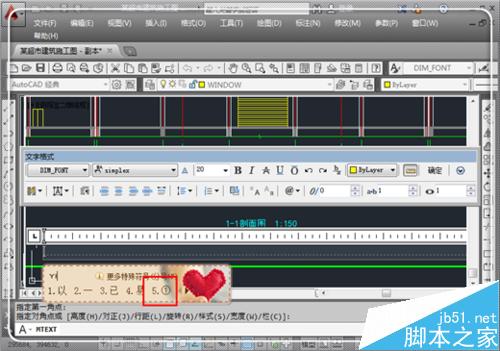

5、當然，在搜狗輸入法中輸入“yi”，然后點擊“更多符號”，進入到搜狗輸入法的特殊數學符號管理中。

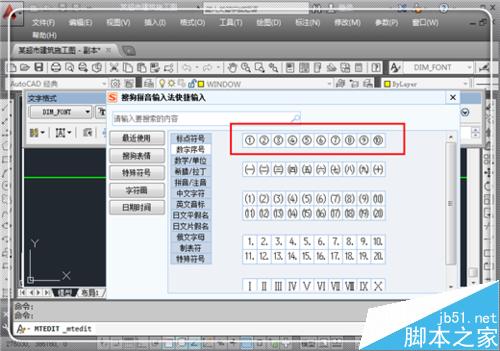

6、這時候就進入輸入法的符號界面，選擇適合的帶圈符號即可。不過這里僅有10及以下的。下面講如何輸入大于10的帶圈符號。

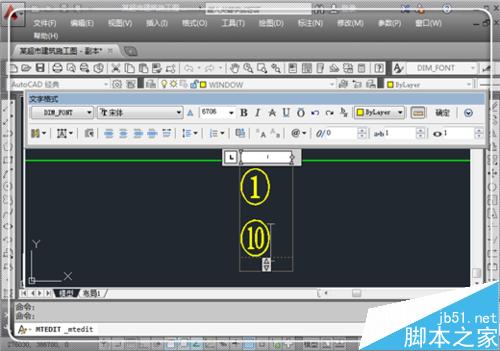

7、比如這里選擇⑩，關掉符號管理器，返回到編輯菜單，可以看到，一個符號就成功輸出來了。

輸入10~30帶圈的數字符號

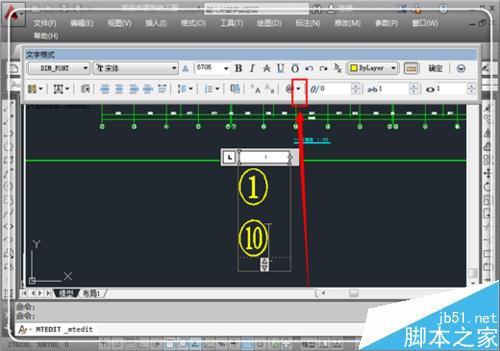

1、輸入10以下的帶圈數字很簡單，但是輸入10~30的帶圈的數字，會的人就較少了。同樣進入多行文字編輯器，然后點擊“@”按鈕后面的倒三角形。

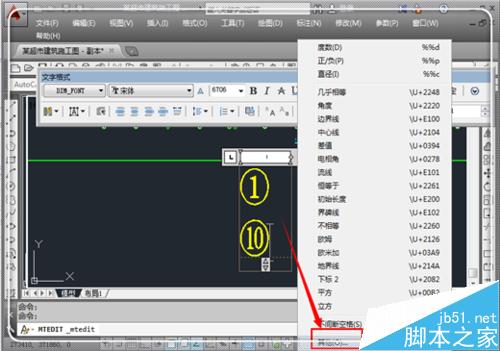

2、彈出相關的符號選擇選項，點擊做下面的“其他”，進入到特殊符號界面，也就是“字符映射表”。

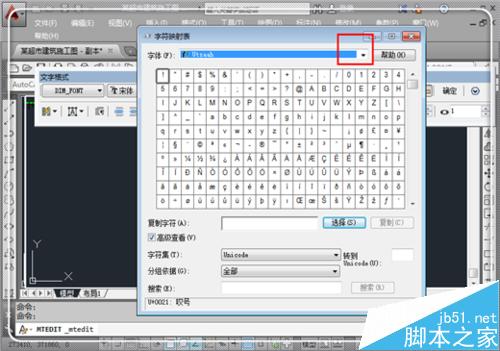

3、進入到特殊符號界面之后，點擊“字體”后面的倒三角形，找到并點擊“所有字體（專用字符）”。

4、這里就出現了11~30帶圈的符號，點擊需要的帶圈數字，這里以點擊“25”為例。

5、這里以點擊“25”為例，點擊選擇25，然后點擊“選擇”。

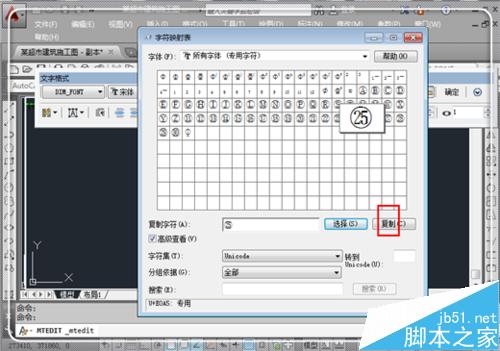

6、然后點擊選擇后面的“復制（C)”,復制這個符號。

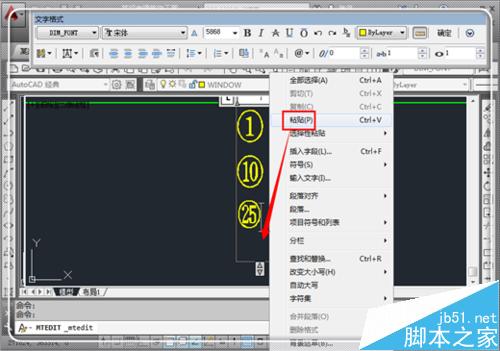

7、然后返回到文本編輯窗口，點擊鼠標右鍵，然后選擇粘貼，或者直接使用“ctrl+v”，粘貼符號

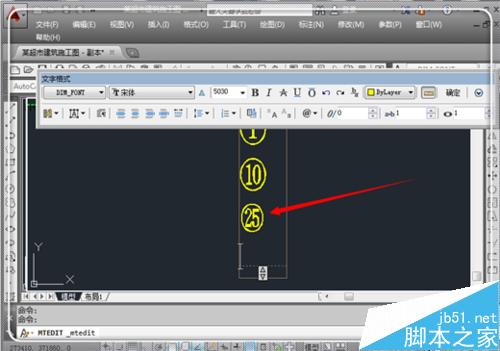

8、這樣一個大于10的帶圈的數字就制作完成。

使用CAD編程制作大于30的帶圈符號

1、當然，10~30之間的帶圈的符號可能仍然不能夠滿足大家的需要，可能需要超過30的帶圈的數字，這里就可以使用CAD自帶的編程，自己動手制作了，這就是CAD的強大之處。根據以下步驟，制作也不難。為節約篇幅，前面的進入步驟就不多說，和方式二中的一樣：進入多行文本編輯——點擊@后面的倒三角形——選擇“其他”進入字符映射表。點擊右上角的“幫助”。

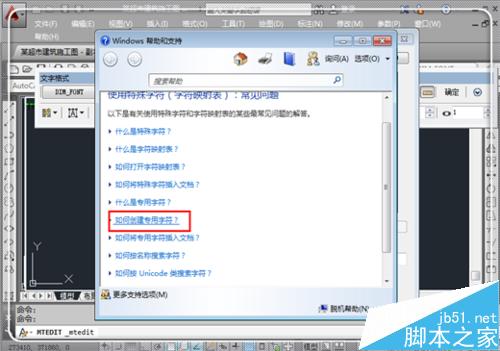

2、在幫助界面，在左下方找到并點擊“如何創建專用字符”。

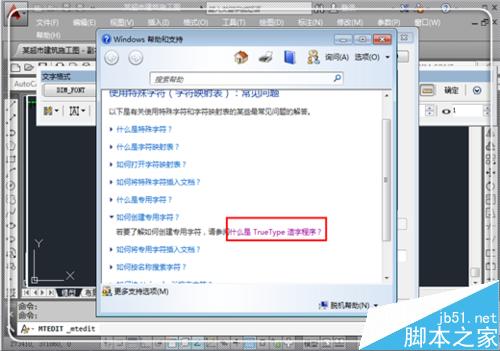

3、然后點擊“如何創建專用字符”下拉菜單中的“什么是 TrueType 造字程序？”。

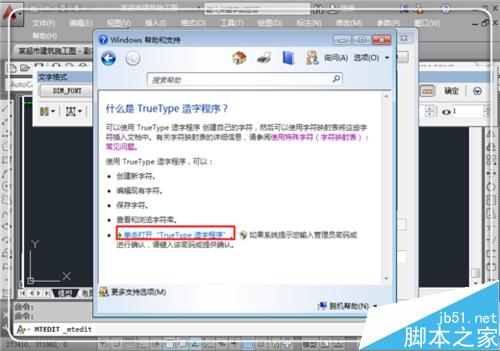

4、進入到“什么是 TrueType 造字程序？”下拉菜單，點擊“單擊打開“TrueType 造字程序”。‌

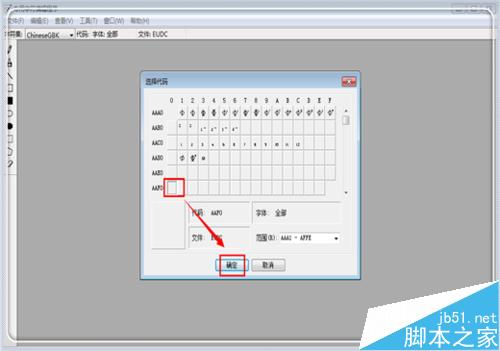

5、這時候要求選擇代碼，這里選擇一個代碼，可以看見，這里已經有不少的特殊符號了，比如鋼筋型號等，為了避免誤操作導致cad異常，需要選擇空白處的代碼，如這里點擊左下角的一個方框，然后點擊“確定”。

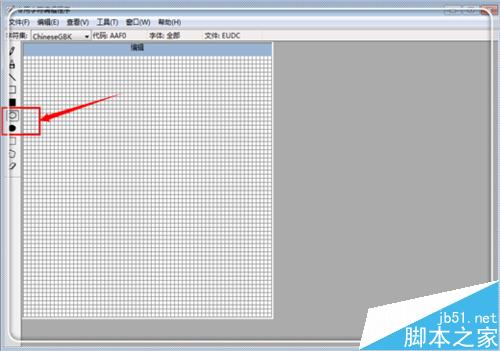

6、這時候進入了CAD特殊字符的編輯界面，這里你不僅僅可以創建帶有圈的字符，你還能更具自己的需要，創建任何字符。點擊左邊工具欄的“橢圓工具”。

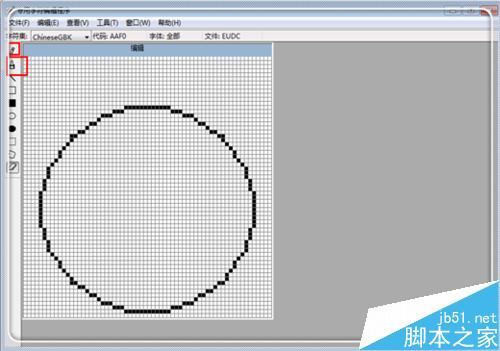

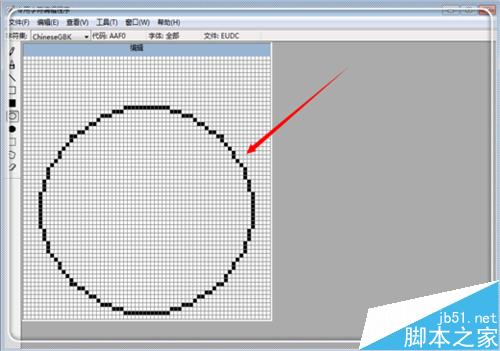

7、激活“橢圓”繪制，然后拖動鼠標，繪制一個圓圈，建議盡量繪制大一些，方便后面操作。由于這里的繪圖紙是一些小的方格，類似像素，不過這些都是矢量圖，能夠保障圖形放大仍然清晰。

8、然后在左上角，點擊那個刷子狀的圖標，也可以點擊畫筆狀的圖標；刷子的所畫的圖要粗一些，畫筆的要細一些。

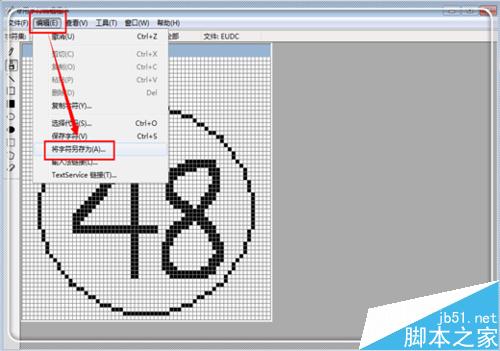

9、繪制一個帶圈的48，繪制完畢，點擊左上角的“編輯”，然后點擊“將字符另存為”。

10、這時候進入特殊字符編碼界面，找到一個空白的地方點擊，如這里的右下角，選擇符號放置的位置，然后點擊“確定”。

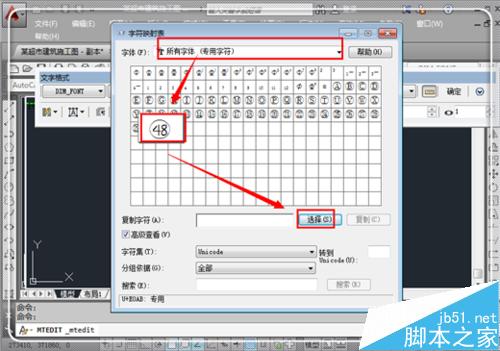

11、這時候我們進入多行文版編輯，然后進入到這個映射表，點擊“字體”后面倒三角形，找到“所有字體（專用字符）”，點擊它，這時候就出現了剛才我們編輯的帶圈的48；點擊這個剛才編輯的帶圈的48，然后點擊“選擇”。

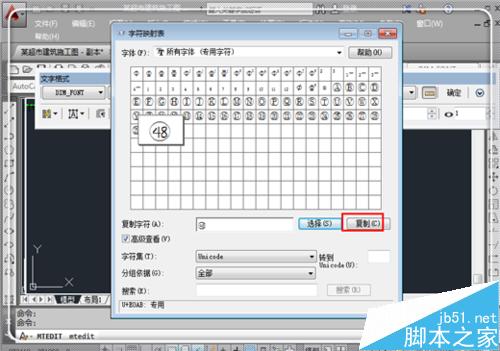

12、點擊選擇之后，點擊后面的“復制”。

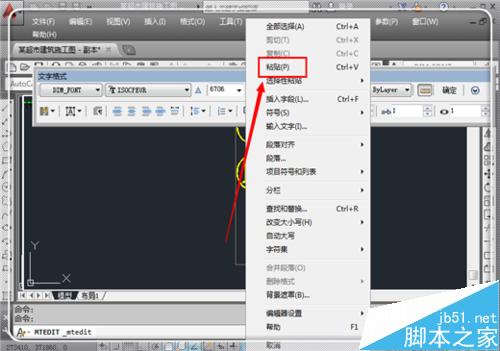

13、返回到編輯界面，點擊右鍵，選擇“粘貼”粘貼這個字符，或者直接使用“ctrl+s”，粘貼字符。

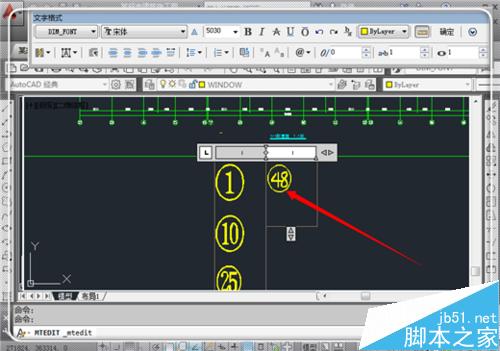

14、一個任意的帶圈字符就制作完畢。當然，你還可以采取才CAD中先繪制一個圓圈，然后輸入數字，將兩者制作成塊，不過該方式效果不是很好，故不贅述。本方式不僅僅能夠解決帶圈數字輸入的問題，避免了復雜的編程，同時還拋磚引玉，按照該操作，制作出自己需要的任何字符，隨時可以調用插入。
