軸網是CAD繪圖中建筑物單體平面布置和墻柱構件定位的依據，是由軸線與軸號、尺寸標注組成的平面網格。中望CAD建筑版提供了智能的軸網功能，使得設計師可以進行繪制、標注和修剪，快速獲得完整簡潔的建筑設計圖紙。

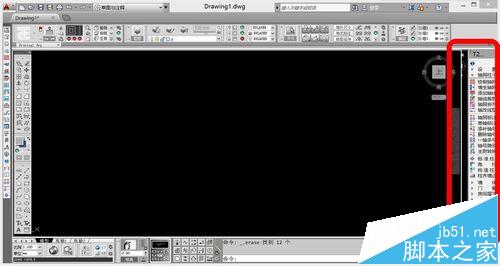

1、首先，找到CAD工具欄。

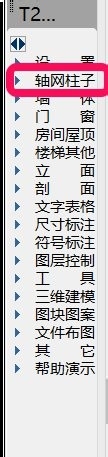

2、在工具欄中找到“軸網柱子”并單擊。

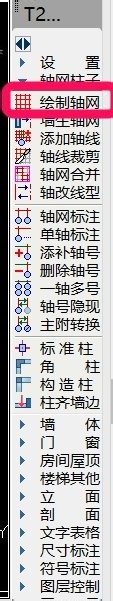

3、在軸網柱子中找到“繪制軸網”，單擊之后彈出圖框。

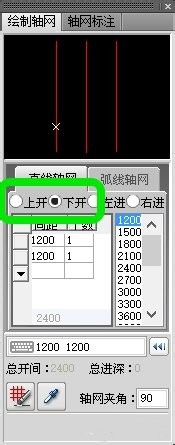

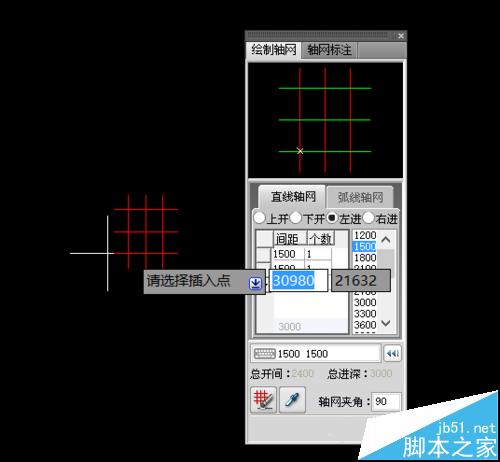

4、在圖框中輸入相應開間和進深，輸入完成后點擊圖框外黑色背景任一處加入軸網。

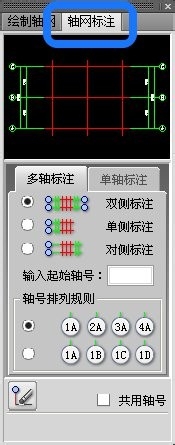

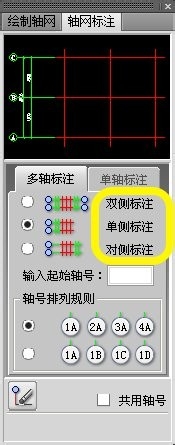

5、之后點擊圖框另一項內容“軸網標注”。軸網標注的方式有“雙側標注”、“單側標注”和“對側標注”。單擊“軸網標注”后根據CAD提示選擇豎向（或橫向）起始軸線，豎向（或橫向）終止軸線，再選擇不需要標注的軸線，全部選擇完成后按回車鍵。再按上述進行橫向（或豎向）軸線標注，按回車鍵結束。

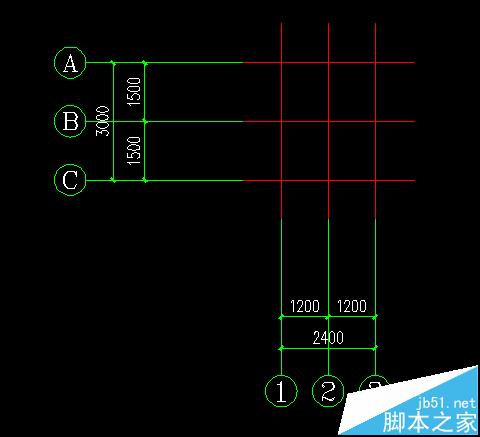

6、最后關閉圖框，完成軸網標注。
