夾點在CAD中是一個不是很重視的功能，其實掌握好夾點編輯對作圖有很大的幫助。下面小編就向大家介紹如何應用夾點編輯圖形。

1、在沒有命令執行的情況下，選中圖形，顯示的藍色實心方框就是所謂的夾點，當單擊選中夾點時，呈紅色高亮顯示，此時進入夾點編輯。

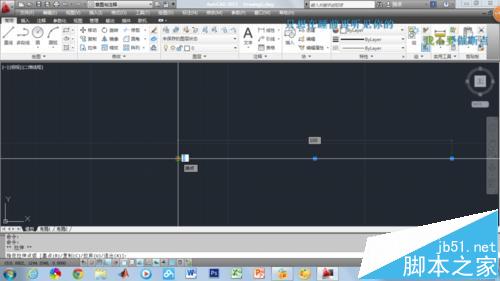

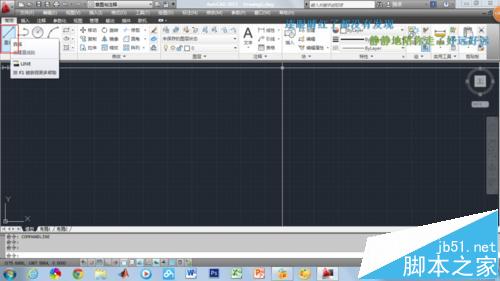

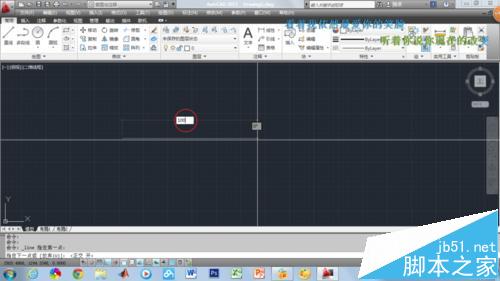

2、以畫一個菱形為例。執行直線命令，按F8打開正交模式，在圖上畫一條100單位的線段，再按F8關閉正交模式。

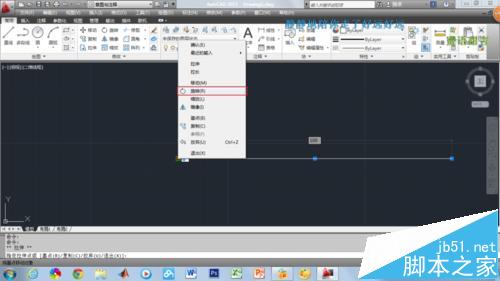

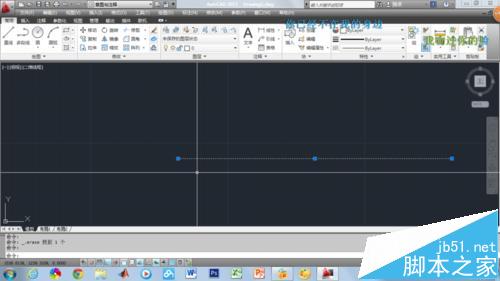

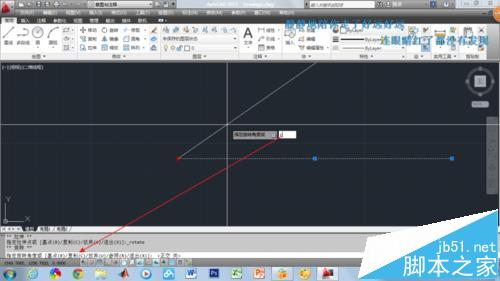

3、選中直線，單擊左側夾點，右擊鼠標出現夾點編輯菜單欄，選擇旋轉命令，輸入c（復制的意思），按enter鍵。

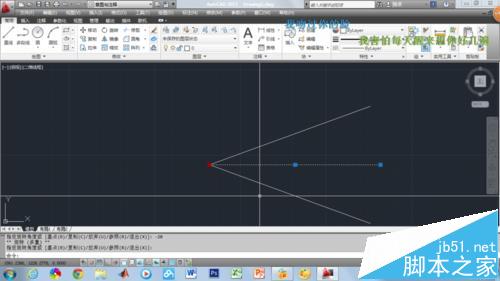

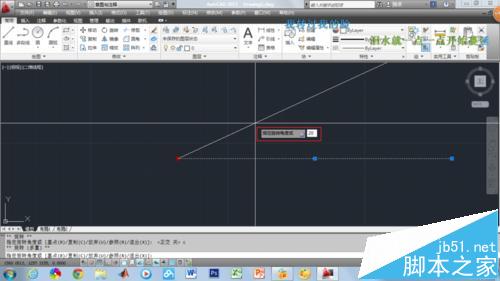

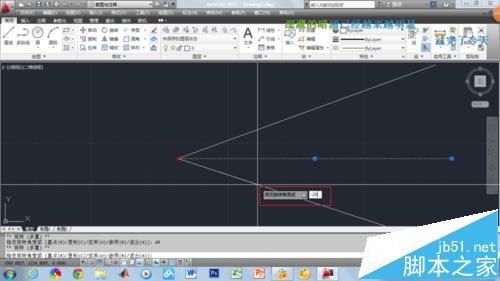

4、輸入旋轉角度20，按enter鍵，直線逆時針旋轉20度，輸入旋轉角度-20，按enter鍵，直線順時針旋轉20度，按enter鍵退出。

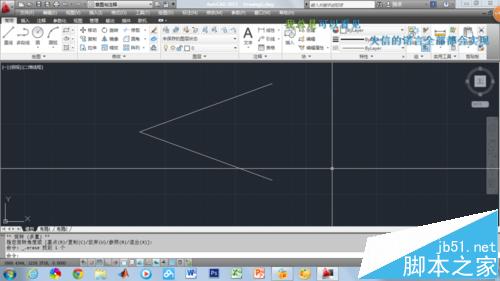

5、選中水平線段，按delete鍵刪除。

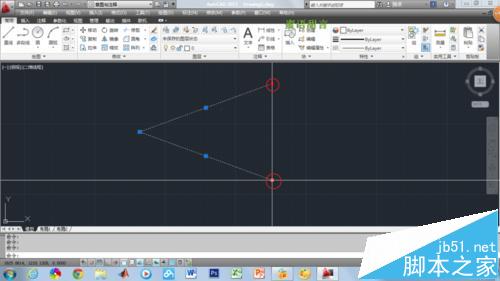

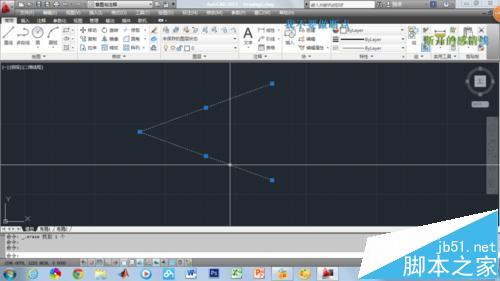

6、選中圖形，單擊如圖所示上的一個夾點，按shift鍵，單擊另一個夾點，這樣兩個夾點都被高亮顯示，進入編輯狀態。

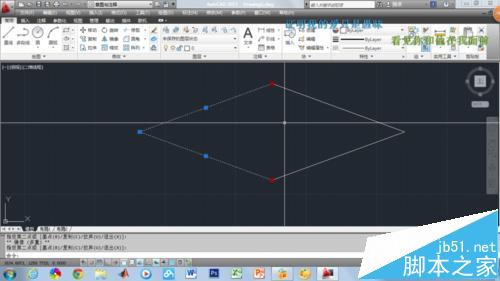

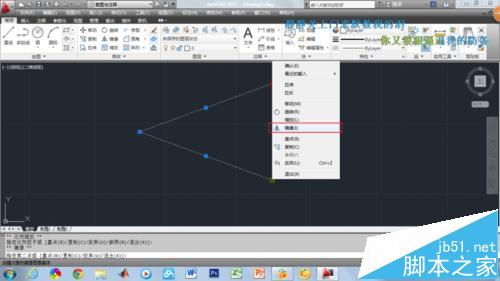

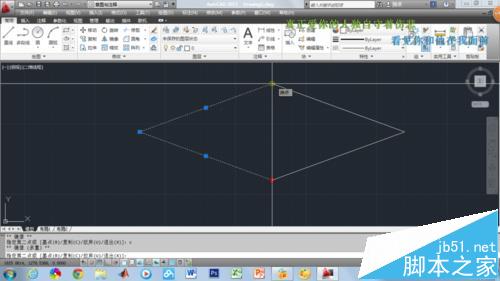

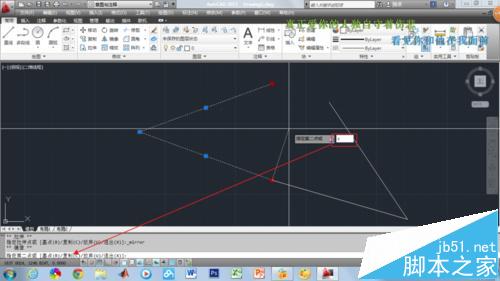

7、在其中一個夾點上右擊鼠標，選擇鏡像命令，輸入c，按enter鍵，點擊另一個夾點，按enter鍵，這樣一個菱形就被畫出來了。
