本篇經驗將向大家介紹如何將AutoCAD數據轉換成MapGIS數據。

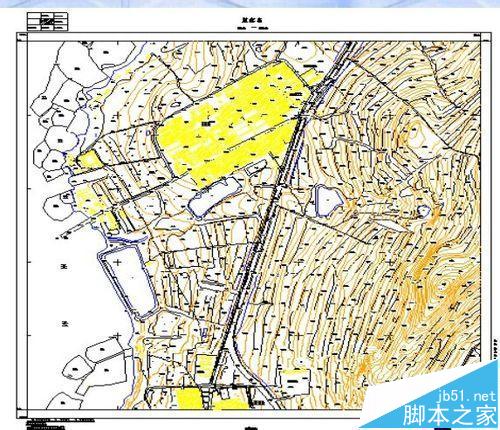

1、啟動AutoCAD，打開演示數據，如下圖所示：

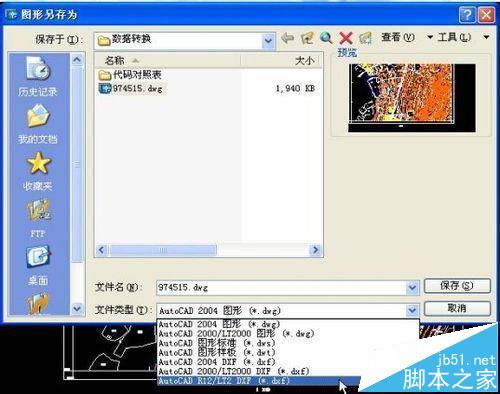

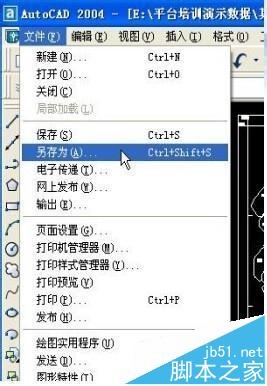

2、單擊“文件”菜單下“另存為”命令，將dwg格式數據另存為dxf格式，選擇“R12”版本，如下圖所示：

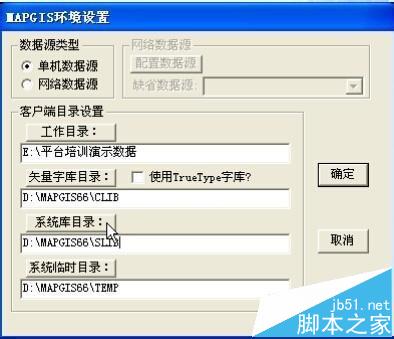

3、啟動MapGIS，在主界面上單擊“系統設置”按鈕，系統彈出“MapGIS環境設置”對話框，如下圖所示：

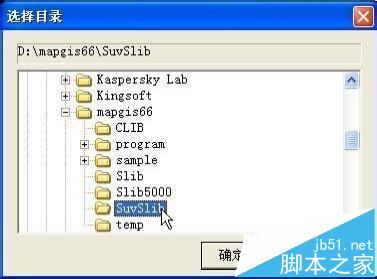

4、單擊“系統庫目錄”按鈕，將系統庫目錄設為../suvslib，然后單擊“確定”按鈕，如下圖所示：

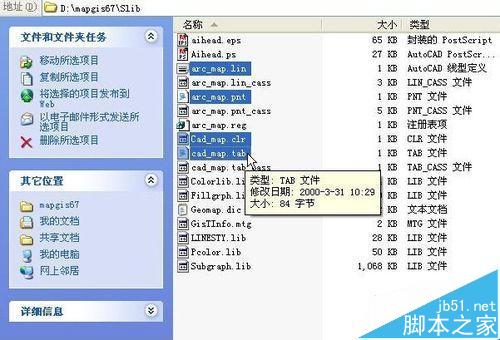

5、在MapGIS安裝目錄（如D:/mapgis67）下的slib文件下找到四個對照表文件，將其拷貝紙suvlib文件夾下，如下圖所示：

6、打開“文件轉換”模塊，單擊“輸入”菜單下的“裝入dxf”命令，如下圖所示：

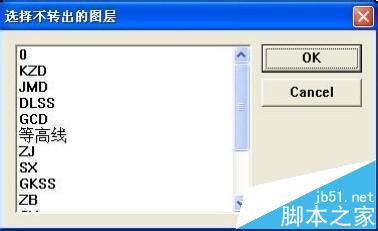

7、裝入待轉換的dxf文件，系統提示“選擇不轉出層”，確定后則系統按照設定的對照關系開始轉化，如下圖所示：

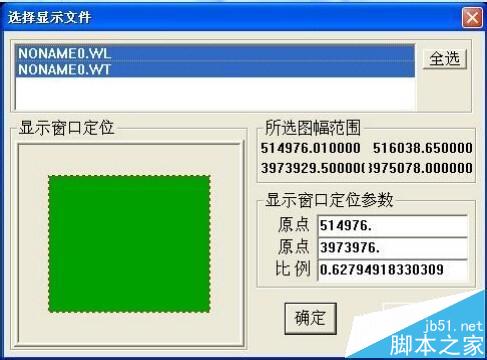

8、單擊右鍵，選擇“復位”命令，系統彈出“選擇顯示文件”對話框，單擊“全選”按鈕，然后單擊“確定”按鈕，如下圖所示：

9、單擊“文件”下保存點、線、面命令保存結果文件，如下圖所示：

完成。

以上就是AutoCAD數據轉換成MapGIS數據的全部過程，雖然不常用，但是確實能夠實現。
