AutoCAD實現沿曲線走向標注文字并不方便，為此天正開發了相關命令——txtpl，這里演示用該命令讓文字基于已有多段線（pline）的走向進行排布的方法。特別指出，這一命令只能基于用pl命令繪制的、由多段圓弧線構成的曲線，不能基于用spl（Spline樣條曲線）命令繪制的曲線。

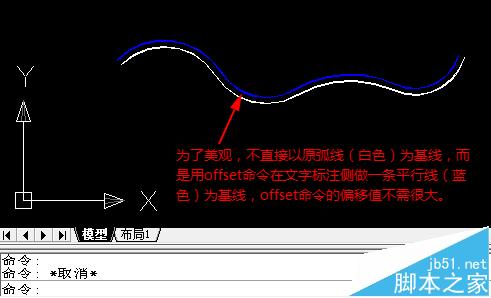

1、先用pl命令繪一根曲線（該曲線實際上是由圓弧線組成的多段線）；為了美觀起見，再用offset命令將該曲線向文字標注的一側，作出一根平行曲線，后面將以此平行曲線為基線來標注文字。比如在下圖的示例中，最終是想要實現文字標注在白色曲線上側的效果，而平行于白線的藍線就是用offset命令作出的文字基線。

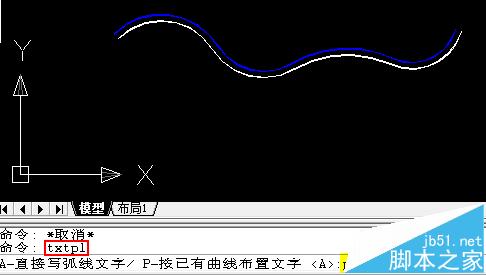

2、點天正菜單的“文字表格”組下的“曲線文字”菜單項，啟動txtpl命令。如果曾執行過該命令，也可以直接在命令提示區輸入“txtpl”并回車。

3、在命令提示區“A-直接寫弧線文字 / P-按已有曲線布置文字 <A>:”之后，輸入“p”并回車，如下圖中黃色高亮字體所示。

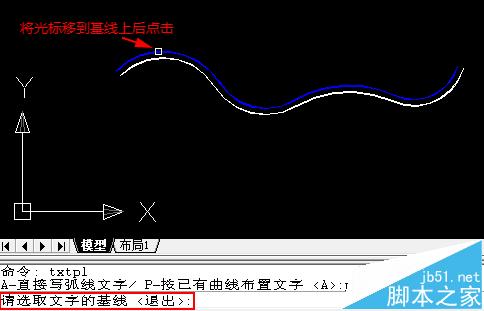

4、回車后，命令提示區出現“請選取文字的基線 <退出>:”的提示，這時移動鼠標（顯示為選擇方框）到基線（藍線）上，并點擊它進行選擇。

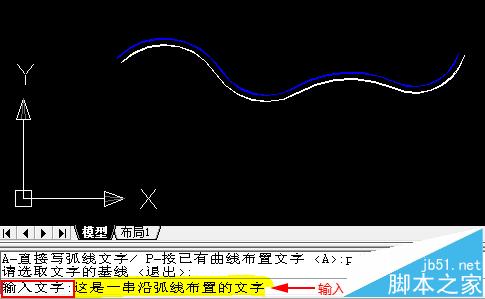

5、接著，命令提示區出現“輸入文字:”的提示，請在其后輸入你想要沿弧線布置的文字，例如“這是一串沿弧線布置的文字”，并回車。

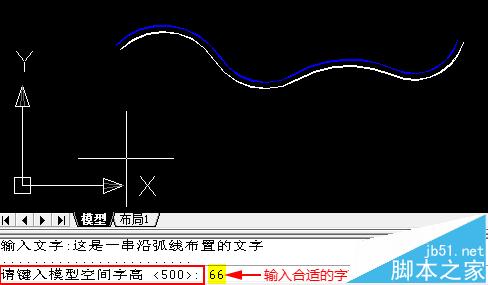

6、命令提示區繼續出現“請鍵入模型空間字高 <500>:”的提示，這時輸入一個你認為合適的字高，例如“66”，然后回車。

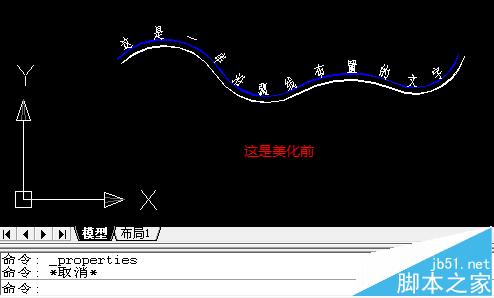

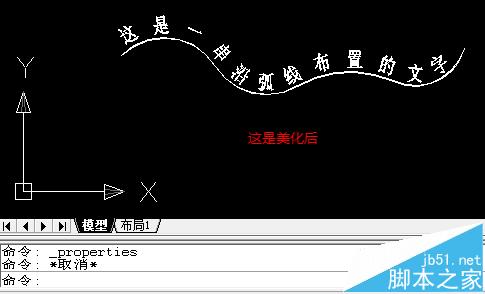

7、txtpl至此命令結束，文字已完美地沿基線（藍線）分布。刪除基線（藍線）后，更為美觀。如果覺得字體不好看，也可以換成其他字體。

注意事項：txtpl命令不能基于樣條曲線（Spline）來布置文字。用offset命令做輔助的基線只是為了美觀，因此可以略去這個步驟。
