CAD制圖本來是一種比較精確的作圖方式，但容易因操作問題，致使繪制的圖與標注出來的尺寸出現差異，比如明明繪制的是300mm的線段，標注出來卻是299mm等有誤差的標注。不少人遇到這個問題不知道什么原因，也不知道如何解決，下面圖文分享給大家幾種解決辦法。

方法一：更改臨時捕捉方式精確捕捉對象

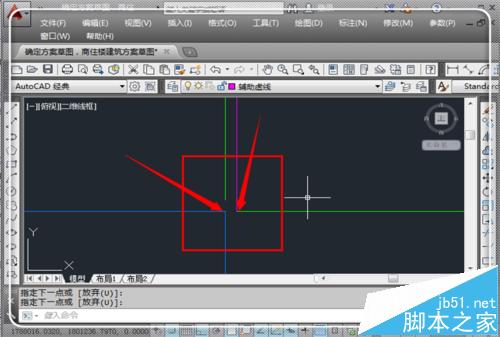

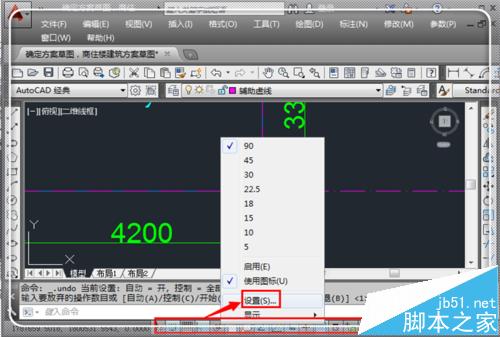

這個方式適合于部分標注尺寸都與繪圖尺寸不一致的情況。還有一種可能也是捕捉方式的問題。右鍵點擊繪圖界面下方的快捷方式。彈出設置界面，點擊“設置”。

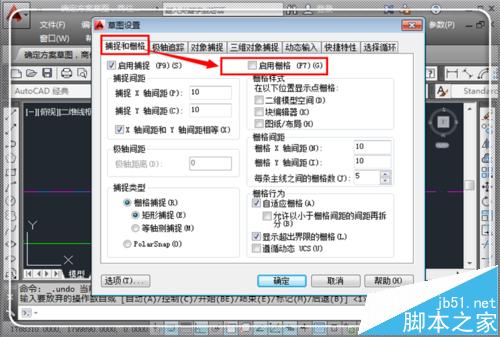

問題一：如果你開啟了捕捉和柵格，建議將其關掉，因為捕捉可能會捕捉到柵格上的點，這里只需要去掉“啟用柵格”前面的勾即可。

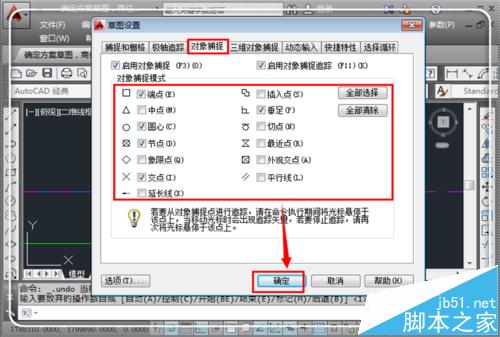

問題二：點擊“對象捕捉”，進入捕捉設置，這里去掉不用的捕捉方式，盡量減少捕捉的對象，尤其是“最近點”，這個捕捉方式最容易出問題。去掉不用的捕捉方式前面的勾之后，點擊“確定”，回到繪圖界面。

設置了捕捉方式之后，這樣捕捉就更加容易準確。一般不會出現捕捉不準而導致標注不準確的情況。

方法二：因捕捉對象易誤捕導致誤差解決辦

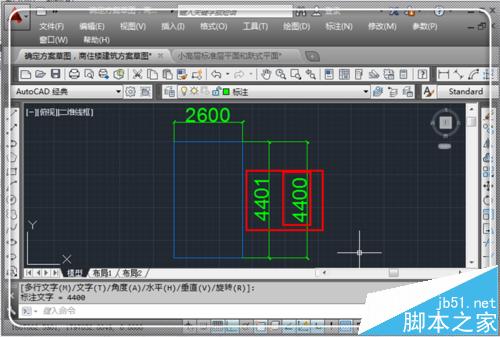

1、個人認為這是比較有效的方式，因為這個方式成功解決了個人問題。打開CAD，進入繪圖界面，看這里明明繪制的是4400mm，標注出來卻是4401mm。（PS：CAD2004-CAD2014各個版本操作基本一致。這個問題的現象就是，開始標注一些是正常的，越往后面，標注就時不時出現差錯。）

2、這個方式適合于部分標注尺寸與繪圖尺寸不一致的情況，解決辦法如下：我們點擊“標注”進行標注，標注完畢，請看貌似是準確的線條。

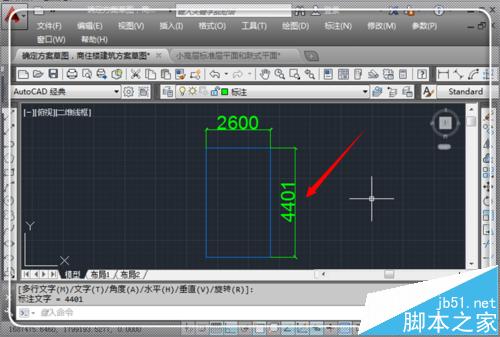

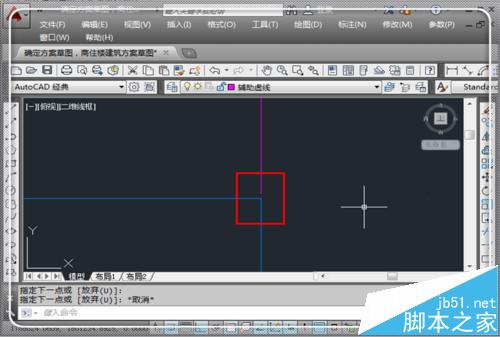

3、我們將圖放大，可以看見，原來標注的不是想標注的豎向的藍色線條，卻捕捉到了橫向的綠色的標注線，這就是產生差異的原因。

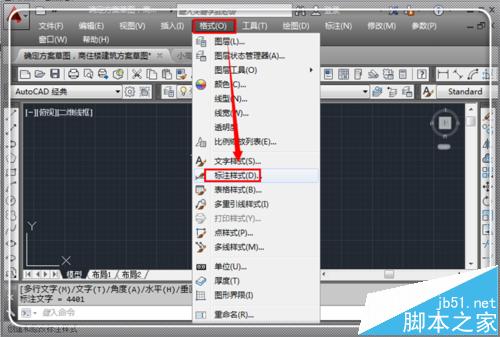

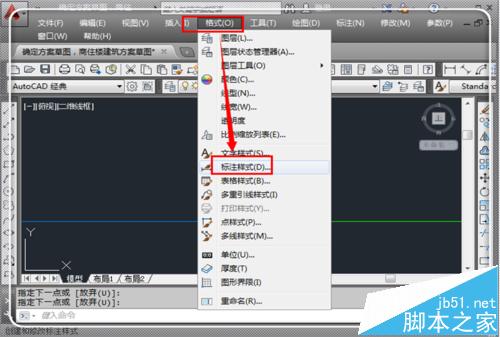

4、在菜單欄位置，點擊“格式”，然后再點擊“標注樣式”，進入標注樣式修改欄目。

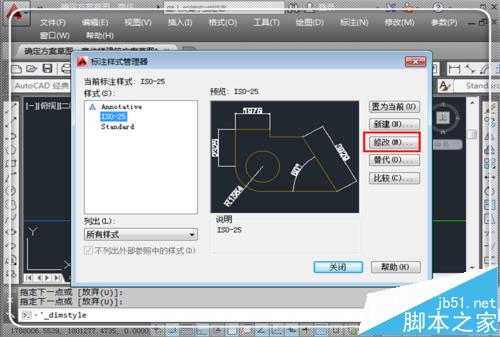

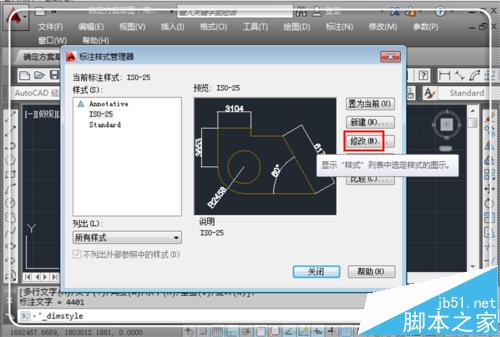

5、進入標注樣式管理器，這里選擇默認的當前標注樣式，如果需要，可以新建一個標注樣式，但是為了繪圖準確以及圖層、標注樣式不亂套，直接利用當前的標注樣式，點擊“修改”。

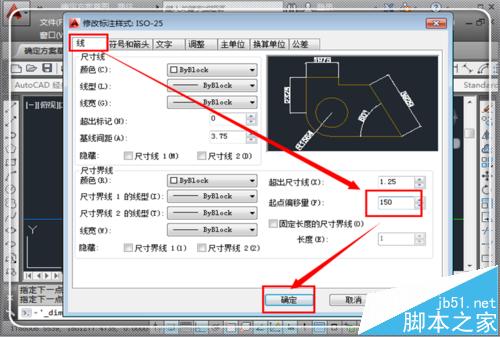

6、然后點擊“線”，在線欄目下，點擊“起點偏移量”將起點偏移量設置大一些，設置技巧為與繪制的圖尺寸相當，這樣標注偏移就會明顯一些，然后點擊“確定”。

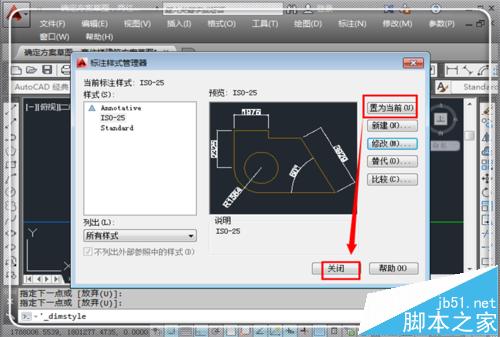

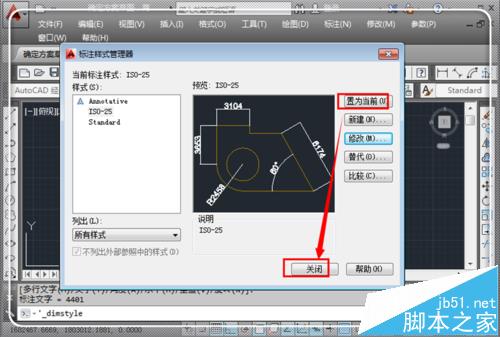

7、返回到“標注樣式管理器”，點擊“置為當前”，然后點擊“關閉”。

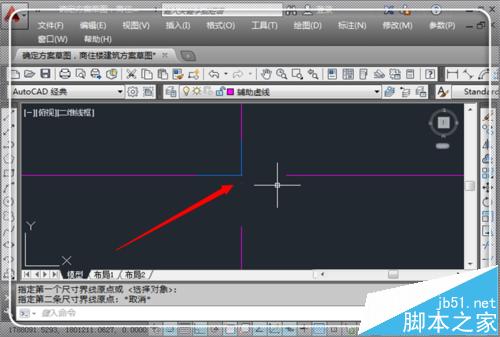

8、現在我們再次來捕捉，就非常精確了，標注也回到了正常狀態。

方法三：因比例設置不對導致誤差的解決辦法

1、這個方式適合于所有標注尺寸都與繪圖尺寸不一致的情況。在CAD界面中，點擊菜單欄的“格式”，彈出格式選擇卡，點擊“標注樣式”，進入標注樣式管理器。

2、進入標注樣式管理器后，這里可能會有很多樣式，如果樣式很多，可以在“樣式”欄目下點擊選擇自己想修改的“樣式”，如果想讓他默認，就不用去選擇。如果不想更改樣式，只想新建一個樣式來臨時使用，可點擊“新建”新建一個樣式來進行更改，更改方式和下面一樣。這里以默認的樣式作為修改對象，因此點擊“修改”。

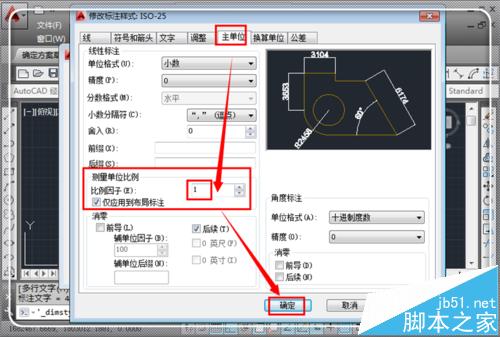

3、進入“修改標注樣式”管理器，點擊“主單位”，然后點擊“測量單位比例”將其比例設置為1，然后點擊“確定”。（注：這個方式的用處就是按比例標注，如果你繪制的是2mm，而你想標注成4mm，你就可以設置為2）。

4、返回到“標注樣式管理器”界面，點擊“置為當前”，然后再點擊“關閉”，關閉標注樣式管理器選項卡。

5、再次標注一下，可以看到問題得到完美解決。說明：對于一般人而言，很少主動更改這個比例因子，因此，第一、二種方式一般會更完美地解決大家問題；如果這三種方式仍沒有解決你的問題，或者你有更好的解決方式，請不吝在評論中中肯給出，分享給更多人，大家會由衷感謝您的無私貢獻。
