能畫電路圖的軟件有很多種，Autocad便是其中一種。這款軟件本是為機械設計準備，我們這里用此軟件設計電路圖

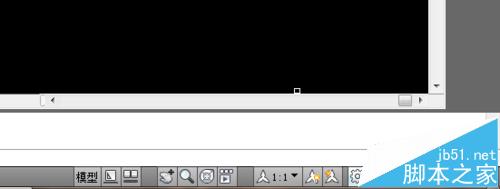

1、打開Autocad軟件，進入軟件頁面，設置右下角為Autocad經典

2、軟件左側為繪圖快捷欄，右側為修改快捷欄，利用左側的繪圖快捷欄開始繪制所需要的電氣元件（也可以使用快捷鍵），如圖

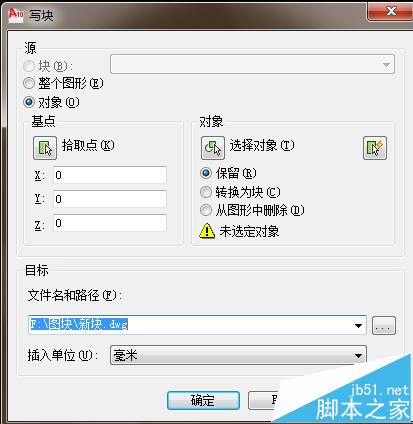

3、繪制自己工作需要的常見電氣元件，利用寫塊指令（快捷鍵W），選擇拾取點或者對象，將所需要制成塊的電氣元件選定，在文件名和保存路徑里修改你所需要保存的文件名和地址

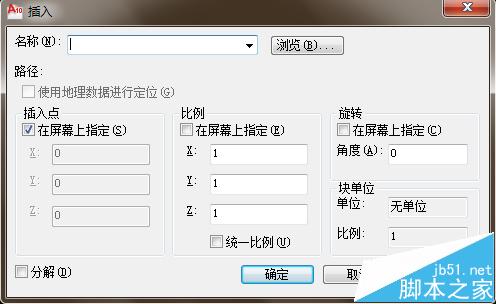

4、保存好之后，需要繪制圖形時，點擊插入里的塊命令，將所保存的塊導入圖中

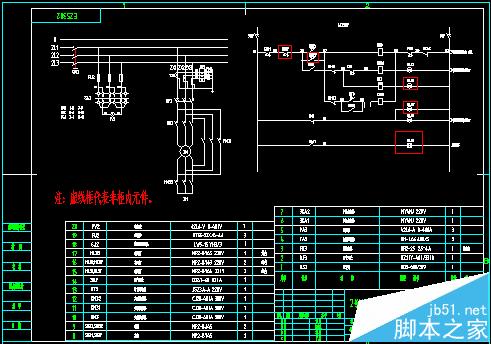

5、根據導入的電氣塊，繪制所需要的電氣圖

6、對畫好的電路圖進行保存，一套電氣圖就完成了，是不是很簡單。
