CAD在制圖過程中，有很多時候是需要在別人的圖紙基礎來進線繪制，如果別人的圖紙有修改，自己每次重新套制別人的圖，會很麻煩，使用參照來制圖，事半功倍！

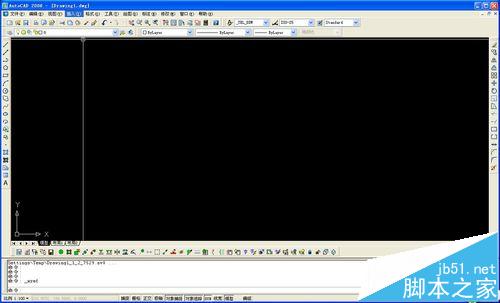

1、雙擊CAD的啟動標志，新建一個空CAD

2、點擊工具欄中的“插入”

3、在下拉菜單中選擇“外部參照管理器”，會彈出一個對話框

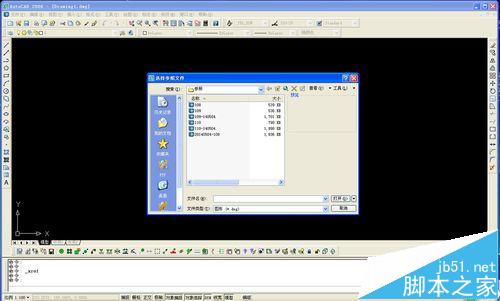

4、點擊上面對話框中的“附著”，會出現“選擇參照文件”，選擇需要參照的平面圖，點擊“打開”

5、接下來彈出一個界面，在路徑類型中選擇“相對路徑”，這個路徑有利于以后圖紙的自動連接。比如從一臺電腦復制到另一臺電腦上，完整路徑和無路徑都無法自動識別出參照底圖，而相對路徑可以自動識別

6、點擊“確定”，參照就做好了。以后別人修改了參照底圖，你直接把參照替換掉就可以了。

注意事項：盡量選擇相對路徑，如果不復制，則可以選擇絕對路徑。
