cad是常用的制圖軟件，制圖過程中不但要繪制，還要輸出成圖紙，而布局空間是輸出圖紙的重要一步，如果布局空間不明白的話，輸出的時候就會很困難。這就簡單為大家講解一下模型空間與布局空間的不同。

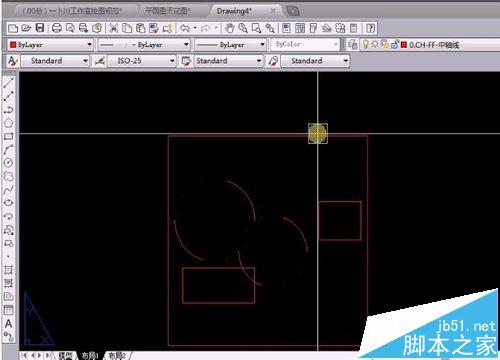

1、首先打開cad，打開一個文件，這個文件就是在模型空間上，或者說你在繪圖的時候，畫的長方形，正方形都是在模型空間上操作的。如圖左下角的標識。

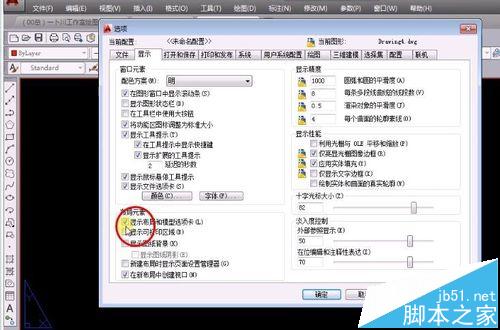

2、使用布局空間時需要對背景顏色進行一下設置，把背景顏色選為黑色，將左下角顯示打印區域勾選掉。

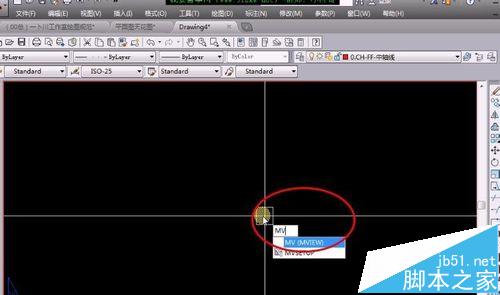

3、在左下角點擊布局1，出現布局的頁面，輸入“MV”在布局空間上畫一個小方框，在小方框里可以看到剛才花的圖。

4、布局空間就好比在畫的圖案上放一塊布給遮住，然后在布上開一個小孔，通過小孔在觀察所花的圖形。

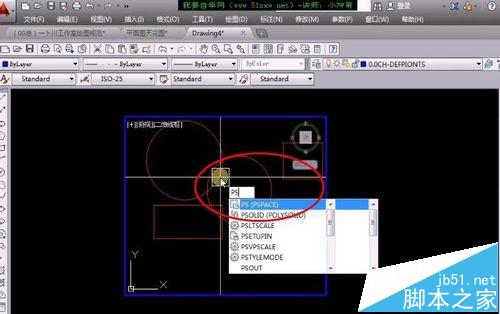

5、當把圖形位置選定好后，輸入“ps”即可確定布局的位置和大小。

6、由于布局好比是一個監視的窗口，所以布局上對原圖形修改不會改變原圖形的形狀。通過給模型設置布局可以將一幅圖紙中不同比例的零件放在一張紙上，更容易輸出。
