軸測圖是通過平面圖形來表達立體結構。軸測圖系統中的圓，必須通過橢圓來繪制。現在，小編為大家介紹在CAD中詳細繪制圓的步驟。

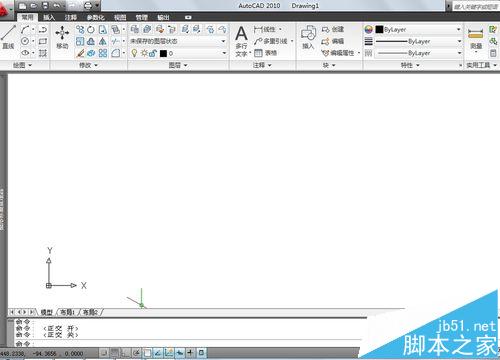

1、打開CAD，新建一個圖形。

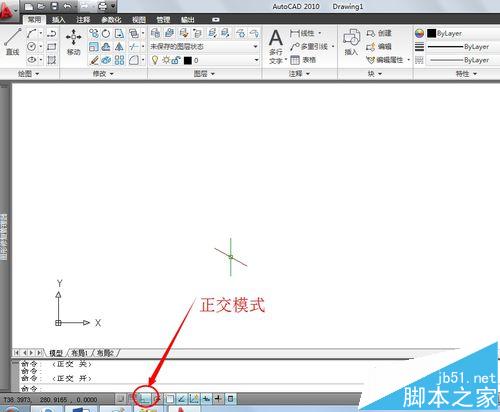

2、打開“捕捉和柵格”的選項，捕捉類型選擇“等軸測捕捉”。打開“正交模式”

3、設置好軸測圖的環境后，開始繪制圓。我們輸入橢圓的快捷命令“el”點擊空格或者回車，我們會發現在下方多了一個“等軸測圖（I）”的功能

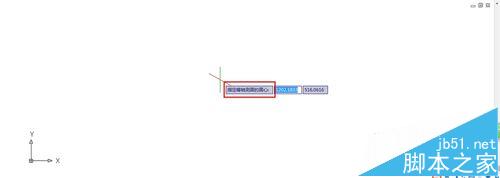

4、我們輸入“I”，系統會提示我們指定圓心。

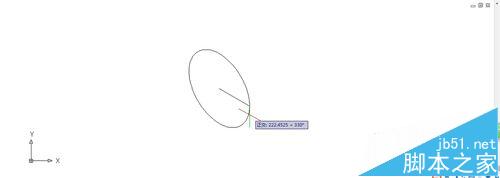

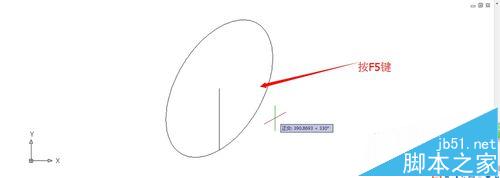

5、我們隨便點一個位置作為圓心。按F5鍵可以切換其方向。

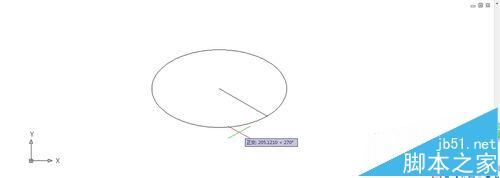

6、通過上面的介紹我們可以總結出在軸測圖系統中圓的繪制方法：必須通過橢圓來繪制，點橢圓圖標后，輸入I，確定圓心，再給半徑，即可繪制等軸測圓。

注意事項：注意繪制等軸測圖形后將光標的捕捉類型還原回“矩形捕捉”。
