CAD在設計中，不光講究合理，還要求美觀便于修改。而wipeout遮罩工具在高級專業公司使用很廣，基本上所有圖塊都做過遮罩處理。在設計中填充處理非常方便，便于修改。

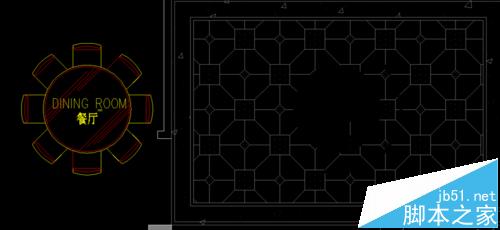

1、打開一個CAD圖形，移出設計圖塊時，會發現原來放置圖塊的地方，圖案填充破壞掉了，有個大洞。這樣，再修改圖案或改設計時，就需要重新填充，重新修剪，浪費時間。

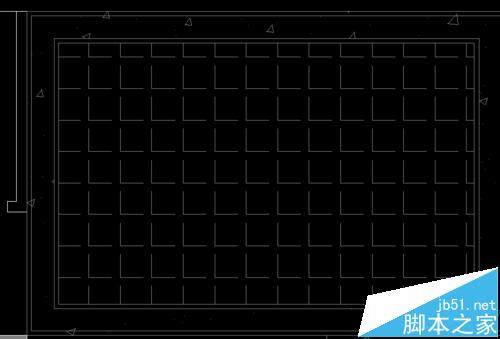

2、我們重新填充一個圖形，保持整個填充圖案是完整的 。圖案隨意。

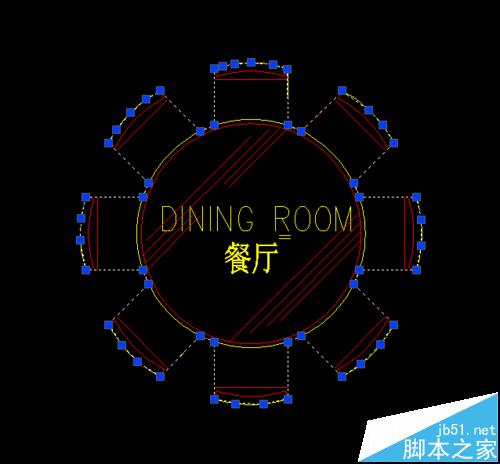

3、我們開始描邊，在設計家具圖塊外圍輪廓，用多段線描一圈。到最后一步時，使用C進行閉合。不閉合的話，會有問題。而且多段線不能使用弧度，只能一段一段的直線描繪。

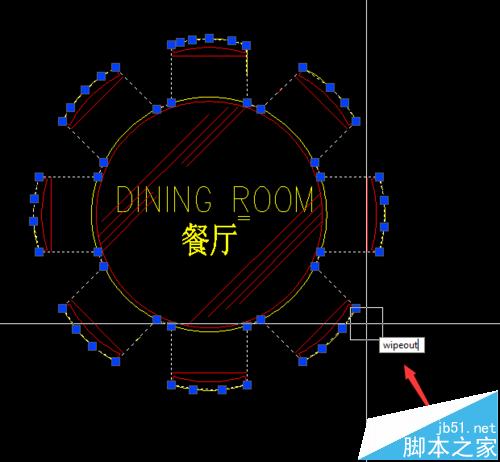

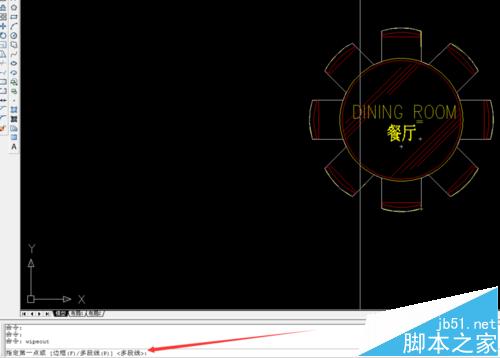

4、輸入wipeout命令。注意下面命令行參數，默認多段線，空格確認。

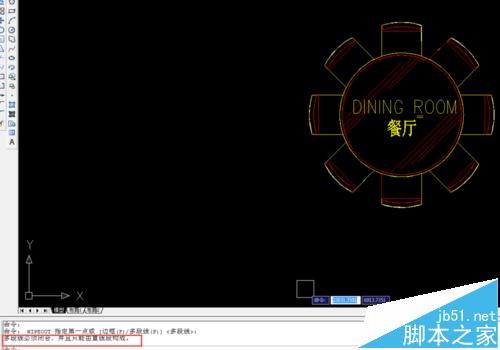

5、提示是否刪除描繪的輪廓線，選是。遮罩會另外形成一個輪廓。

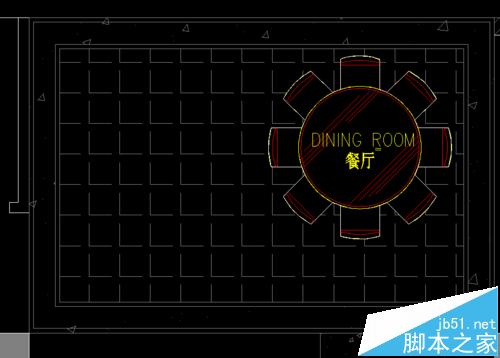

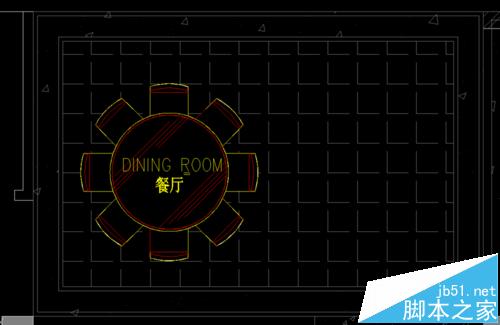

6、為了說明清楚，上一步驟才挪到外面。做好了遮罩，對齊到家具圖塊。這時就有可能遮罩把家具層都蓋住了。這時就需要使用圖形次序命令，draworder，將家具層至于最上，這樣就不會被遮蓋了。然后把家具放置到餐廳位置，隨意挪動，既不會破壞地面填充圖案，又保持圖塊中間整潔。

注意事項：一般遮罩都是對設計圖塊進行處理，然后設置好順序，一起成塊。這樣方便調用。
