完整規范的CAD圖紙一般有很多標注與注釋，我們要導入max之前得學會整理CAD圖紙，首先要學會看圖紙，識圖，知道哪些我們需要用，哪些不必要。不必要的東西我們可以將它所在的圖層隱藏或者刪掉，導入max后不會有很多影響視覺的線，我們更容易操作，提高我們建模速率。那么在導入max之前我們該如何整理CAD圖紙呢？

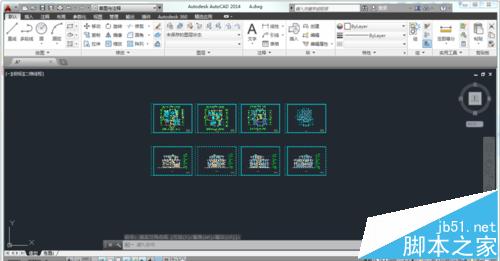

1、打開CAD2014軟件，將要整理的CAD圖紙打開。

2、首先檢查CAD圖紙是不是一個組，如果是，全框選場景中CAD按X鍵與enter回車鍵將所有炸組。

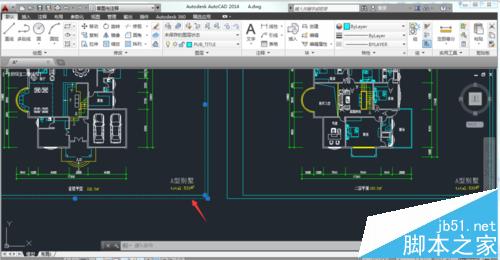

3、點擊選中圖紙戶型邊框線，邊框線只是起到框住主要戶型作用，我們找到它圖層，點擊小燈泡樣的按鈕凍結圖層，可以看到場景中的框線就消失了。

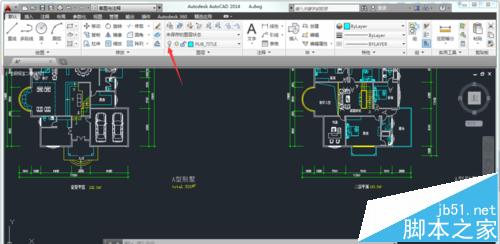

4、同樣綠色線條標有數字的標注也將其圖層凍結隱藏，同樣可以看到標注就消失了。

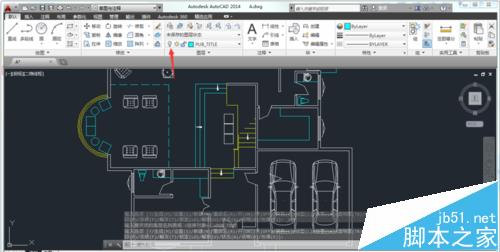

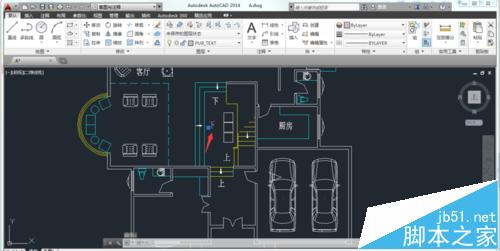

5、找到圖紙中文字，隨便選中一個字都可以，然后將文本標注凍結。

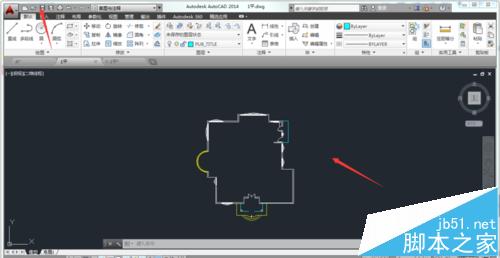

6、對于平面圖來說，我們不需要做內部結構，只需要外圍的結構，這時候我們可以將內部的家具與墻那些刪掉，選中后直接按delete鍵就可以刪除，整理完成后有如下圖結構。

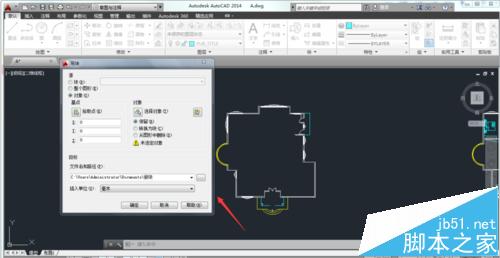

7、將鍵盤切換為英文狀態，按W鍵+空格鍵，彈出如下圖面板，選擇對象選項，然后將整理好的戶型全選中。

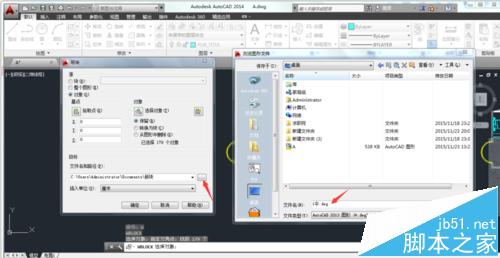

8、再次按空格鍵彈出窗口，將插入單位按照自己需要更改，這里我改為厘米，因為我的max中場景一般用的是厘米。

9、將寫好的塊保存到一個自己很容易找到的位置并按相應的名字命名，便于后期調用，不容易造成混淆。

10、打開剛才寫好塊的單獨戶型，切換輸入法為英文，按m鍵+空格鍵，選中戶型。注意：這里和上面不是相同的，上面是w鍵+空格，這里是m鍵加空格，要注意區分開來。

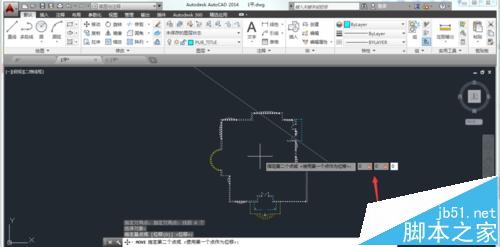

11、框選中戶型后，單擊鼠標，再按空格鍵一次，出現指定基點時左擊出現拖動的狀況，有指定第二個點。

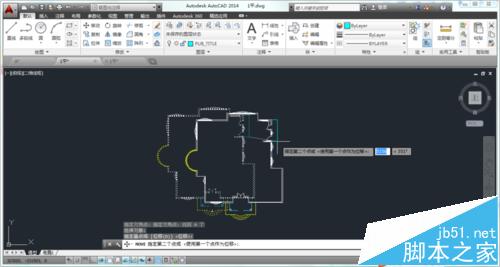

12、在指定第二個點或使用第一個點為位移后面的坐標中輸入（0,0,0）點擊回車鍵，切記這里是三個0兩個逗號。這是將寫塊坐標歸零，便于打開CAD時很快找到戶型。

13、做好以上步驟后，一定要記得再保存一次，做好這些后就算是完整的寫塊了。

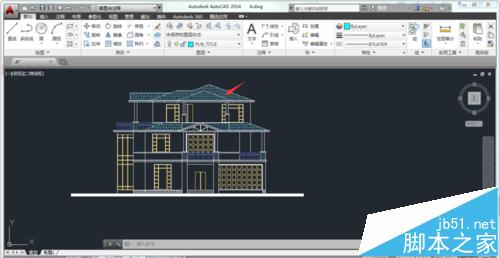

14、對于CAD圖紙中其他戶型的平面與立面用以上的方法一個個寫塊出來，對于立面圖來說，有部分是填充涂料，我們同樣可以刪除掉或者凍結隱藏圖層。如下圖立面房頂瓦的部分就是顏色填充，我們可以將其隱藏凍結或者直接按delete鍵刪除，其他步驟與平面圖均相同。

注意事項：寫塊后的CAD最好記得坐標歸零，歸零時與寫塊時的快捷鍵不要記錯了。
