在建筑及相關行業的設計中，經常需要用到“鋼筋混凝土”的填充圖案。通常的做法是將“AR-CONC”與“ANSI 31”兩種填充圖案疊加在一起，從而形成“鋼筋混凝土”的效果。但是這種做法需要填充兩次，相應的編輯也要操作兩次，實現起來相對復雜。下面介紹一種自定義“鋼筋混凝土”填充圖案的方法，達到一勞永逸的效果。

一、找到填充圖案配置的文件，也就是“acadiso.pat”或“acad.pat”（前者為公制，后者為英制）。

方法一：文件在Win 7系統中位于“C:/Users/用戶名/AppData/Roaming/Autodesk/AutoCAD 2014/R19.1/chs/Support”，在XP系統中則位于“C:/Documentsand Settings/用戶名/Application Data/Autodesk/AutoCAD/R17.0/chs/Support”。

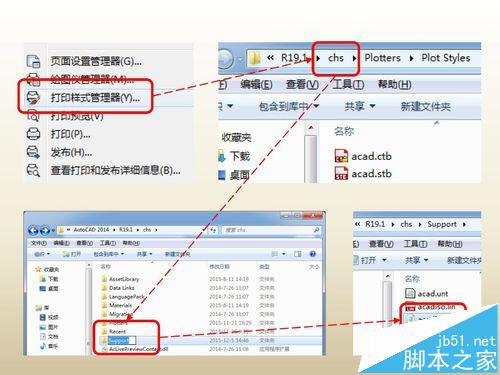

方法二：你嫌麻煩，這里還有一個簡便的方法找到這兩個文件：在cad“文件”菜單中點擊“打印樣式管理器”，跳出Plot Styles文件夾，再向上返回兩級到達“chs”文件夾，然后在此文件夾中找到“support”文件夾并進入，此時就可以找到兩個后綴名為“.pat”的文件了。

二、下面簡單介紹一下填充圖案配置文件的格式，以便大家在操作時不致出錯，高手可略過。

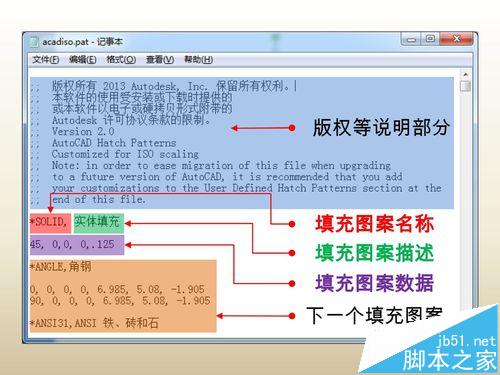

如下圖中以公制文件為例，紅色陰影部分前面的星號為一段圖案代碼的開始標記，緊跟其后的字母為填充圖案的名稱，用以顯示在cad填充命令中；綠色陰影部分為圖案的說明描述；下一行紫色部分為填充圖案的數據，包含了圖案的角度、長度、間距等信息。每個圖案的數據從一個“*”開始，直至下一個“*”前結束。

三、、現在開始自定義填充圖案。

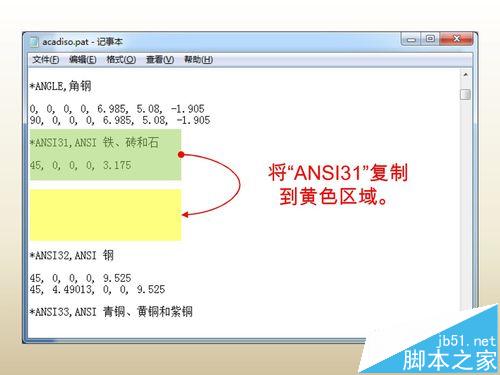

1、將“ANSI31”圖案的所有數據復制到記事本中的空白區域（即圖中的黃色區域）。注意，一定不要插入到其他圖案數據當中，以免造成混亂。

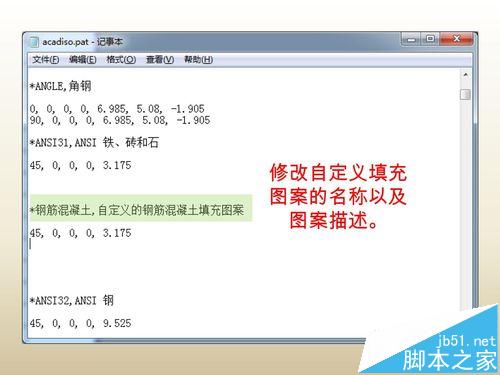

2、將填充圖案的名稱修改為“鋼筋混凝土”，描述內容可隨意填寫。

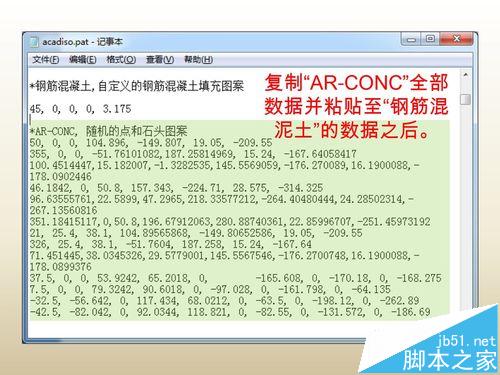

3、到“AR-CONC”數據，將其全部數據復制并粘貼至“鋼筋混泥土”的數據之后。

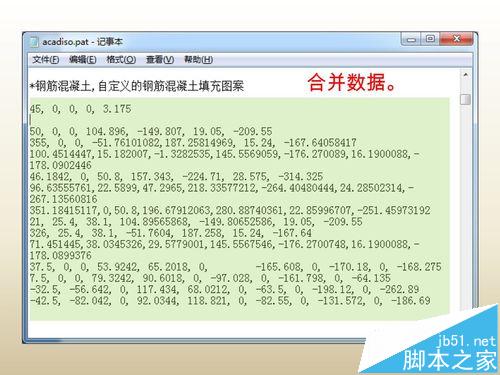

4、除“*AR-CONC,隨機的點和石頭圖案”一行文字、合并數據，然后保存記事本（可暫不關閉記事本）。

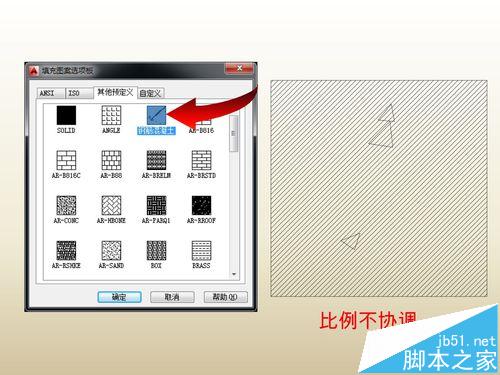

5、回CAD，調用填充命令，使用自定義的圖案以檢查其填充效果（如果未能找到剛剛定義的圖案可以重新啟動CAD）。從下圖中可以看到兩種圖形顯示比例不協調，斜線較密，需要進一步調整其比例。

6、剛剛自定義的填充數據，將第一行數據尾端的“3.175”改為“31.75”，也就是放大了10倍。

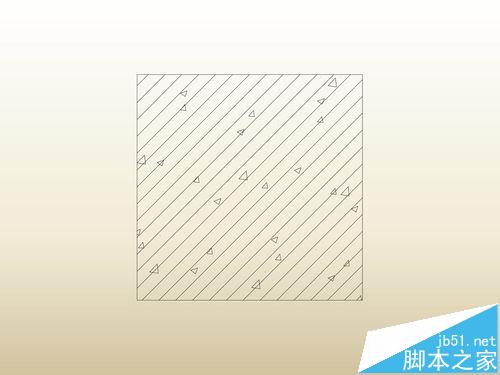

7、次檢查填充效果，如仍不滿意可繼續參照上一步的方法調整，直至輸出圖案達到滿意效果為止。

注意事項：“acadiso.pat”與“acad.pat”分別對應公制和英制，應根據繪圖環境選擇修改（如果不確定可對兩者都進行修改）。
