在CAD中插入圖片之后，可能對圖片尺寸不滿意，需要將其剪裁，但是CAD中剪裁操作不像是在PS或者是美圖秀秀中剪裁，當然，這里也沒有必要先剪裁之后，再插入CAD，那樣挺麻煩；不過CAD中剪裁圖片，也是不能夠直接使用修改菜單的剪裁功能的，那怎樣直接在CAD中剪裁圖片呢

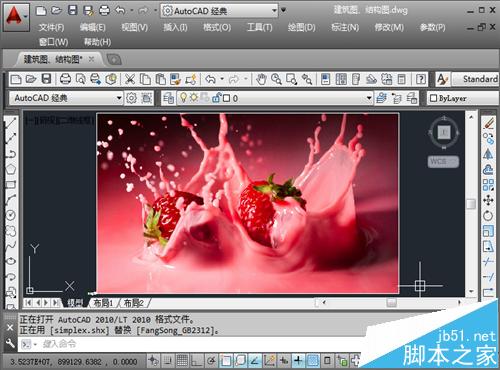

1、這里以CAD2014為例，其他版本操作一樣。打開一一個已經插入圖形的CAD工程文件，這里是已經插入的一張圖片，但是感覺太長，需要修剪一下尺寸。

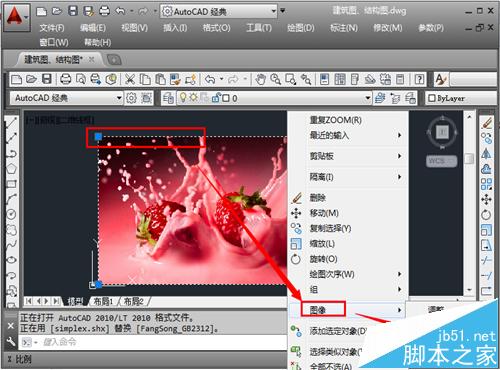

2、在圖片接近邊框位置點擊一下左鍵，選中圖片，這時候會看到幾個夾點，點擊鼠標右鍵，然后點擊“圖像”，再點擊“剪裁”。

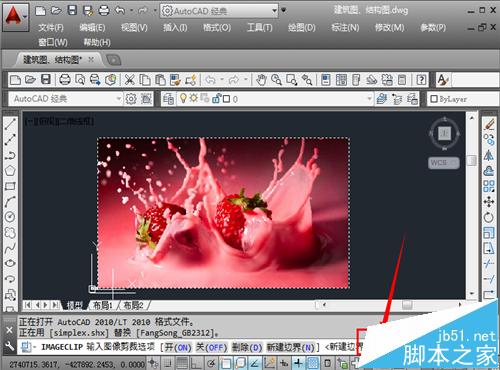

3、激活剪裁命令，在命令欄，使用鼠標直接點擊“新邊界（N）”，或者輸入N，點擊回車

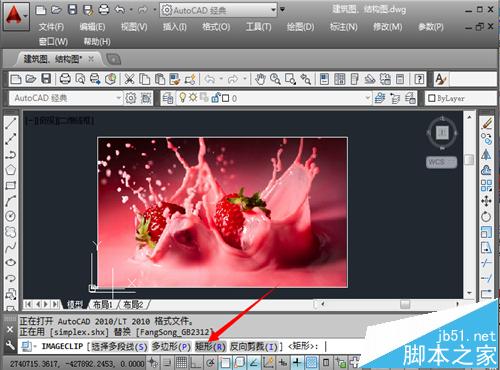

4、這里有幾種剪裁方式，多段線、多邊形、矩形、反向剪裁，如果想剪裁不規則的圖形，可以使用多邊形或者是多段線，這里以矩形為例。使用鼠標直接點擊“矩形”或者是輸入“R”，回車。

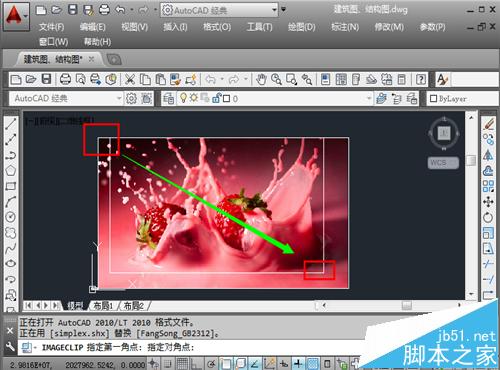

5、這時候要求指定第一個角點，然后拖動鼠標，指定對焦點，確定之后，點擊一下鼠標左鍵，確定剪裁。

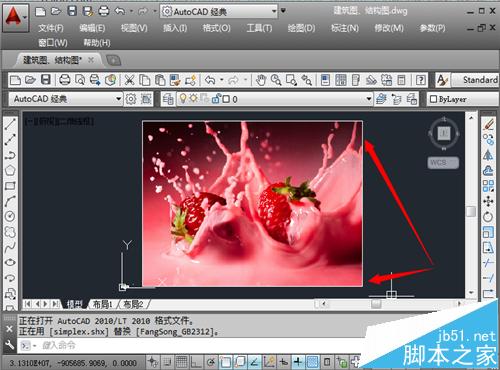

6、這樣就剪裁完畢，如果圖形的尺寸不滿意，還可以采用剛才的方式，繼續進行剪裁，直到滿意為止。這種方式避免了圖形導出，使用別的工具剪裁，再導入進來的麻煩過程，比較方便簡單實用。
