把CAD里的圖形導入到Google Earth中

1、打開AutoCad

2、建立相對坐標系統，設置基準點（要已知該點經緯度）為原點

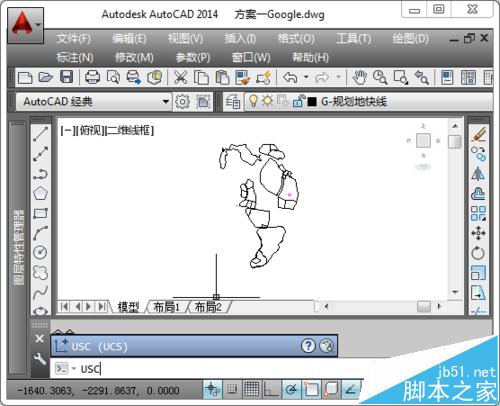

①輸入USC→回車

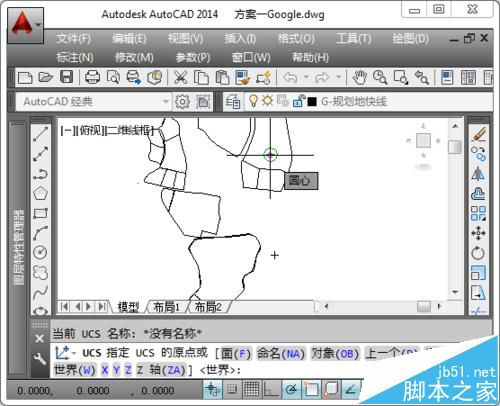

②選擇參照點位置（單擊）→回車

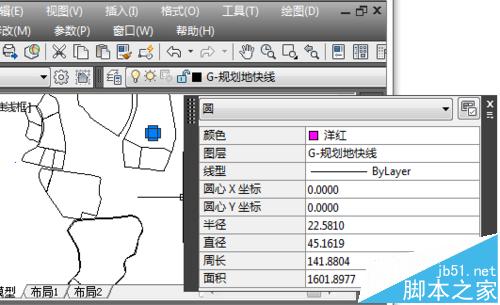

③圓心坐標變為（0,0）

3、加載acad2kml.vlx

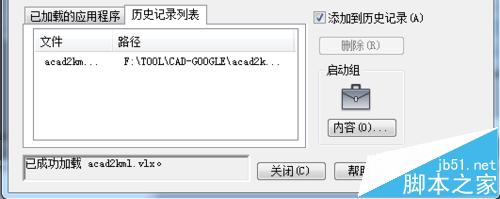

①工具→加載應用程序

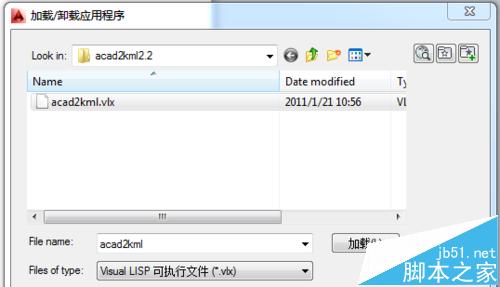

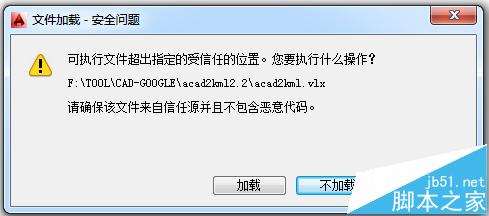

②選擇acad2kml.vlx→加載→加載

4、導出CAD圖形

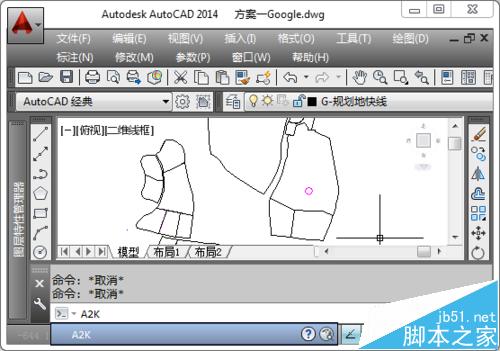

①輸入A2K→回車

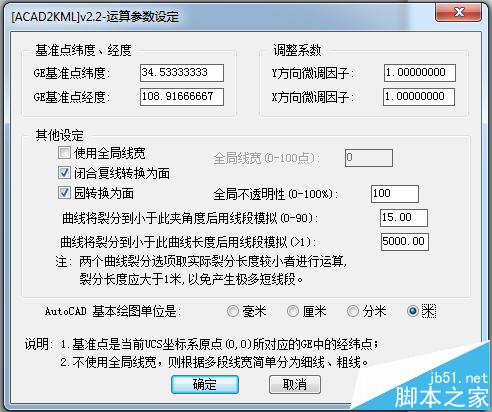

②輸入基準點經緯度→選擇基本繪圖單位：米→確定→選擇保存路徑并輸入文件名

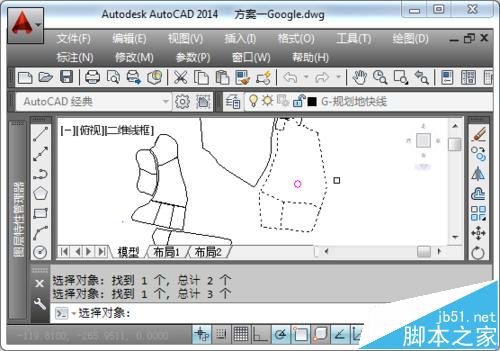

③選擇需要輸出的圖形→回車

5、Google  Earth 加載CAD圖形

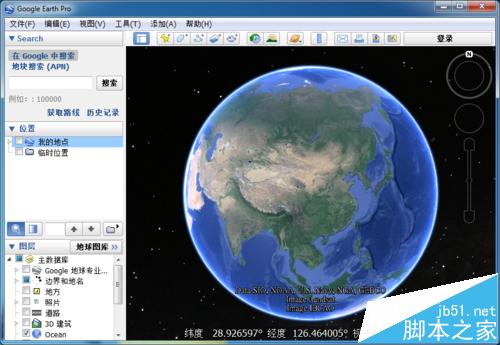

①打開Google Earth→文件→打開→選擇上一步生成的KML文件

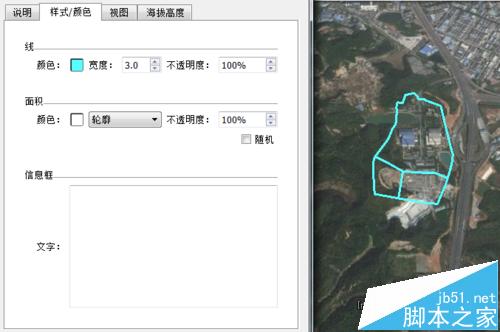

②在側欄右擊導入的文件→屬性→在樣式/顏色以及海拔高度調整圖形的顯示
