AUTOCAD是一個十分實用的繪圖軟件，尤其在建筑學和機械制造專業中十分常用，在建筑圖紙中，會有墻體，門窗，遇到二層以上的建筑，就會出現要繪制樓梯的情況，下面，我們就來看看如何使用CAD繪制一個完整的建筑圖紙。

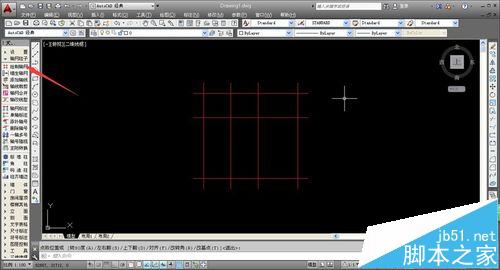

1、既然要進行建筑圖紙的繪制，首先，我們使用天正繪圖打開AUTOCAD，進入CAD的繪圖頁面，在左側的工具欄中選擇“軸網柱子——繪制軸網”。

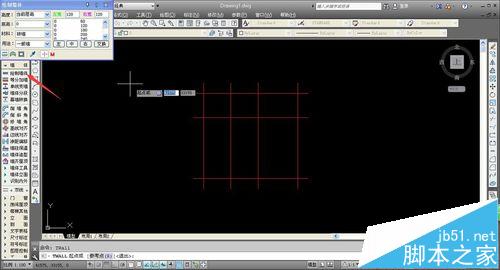

2、在彈出的軸網設置窗口中根據需要進行軸網的設置的輸出，并繪制到CAD繪圖面板上，接著我們進行墻體的繪制，在左側工具欄選擇“墻體——繪制墻體”。

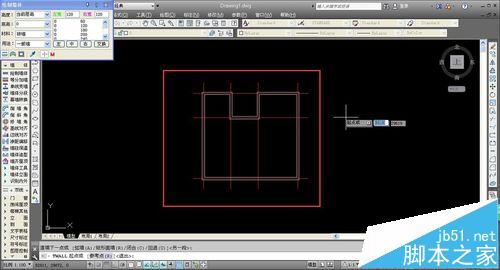

3、我們可以根據軸網自行繪制，也可以參考建筑圖紙進行墻體的繪制，將墻體繪制完成后，出現一個封閉的墻體，下面進行門窗的添加。

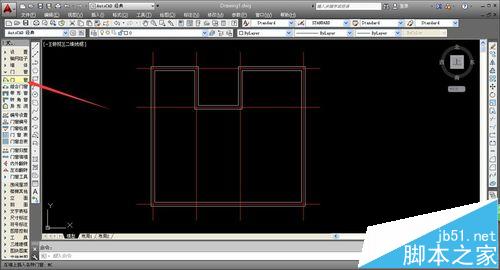

4、依舊是在左側的工具欄，我們選擇“門窗——門窗”進行門窗的繪制，系統會彈出設置窗口，門窗的設置全部在此窗口進行。

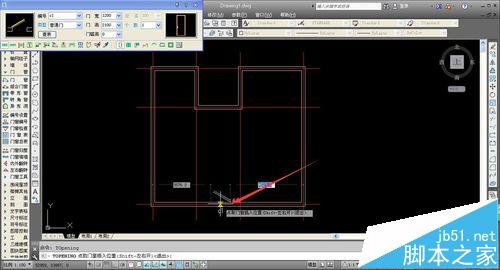

5、我們先進行門的放置，在設置窗口，可以自由的設置門的各種屬性，設置完成后，將鼠標移動到合適的位置，單擊即可確定位置并輸出門。

6、完成門的放置后，我們點擊設置窗口下方的快捷操作欄中的“插窗”，即可快速切換的放置窗的設置頁面。

7、窗的放置和門的放置相同，移動到相應位置單擊即可，注意門和窗只能放置在墻體上，否則不符合生活常識，在標準繪圖時要尤其注意。

8、完成墻體，門和窗的放置后，大致的房屋就已經完成，下面，我們即可進行樓梯的放置，選擇“樓梯其他——雙跑樓梯”，樓梯的樣式可以根據需要進行替換。

天正cad怎么畫多跑樓梯？cad三跑樓梯的畫法

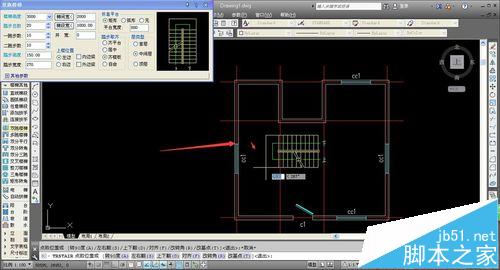

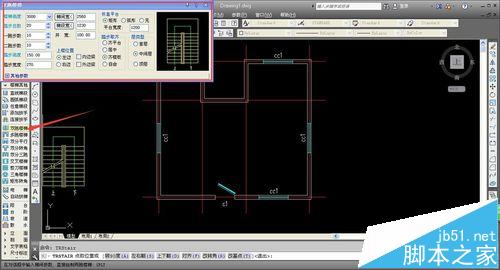

9、在彈出的樓梯設置窗口，我們可以設置樓梯的寬度，臺階總數等各類信息，在繪制時要結合實際進行考慮。

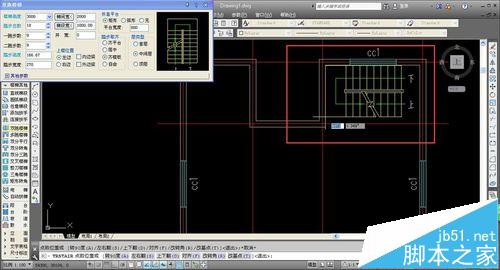

10、樓梯默認出現時為“豎直”的形態，按下鍵盤“a”鍵，即可輸入旋轉命令，樓梯就會變成“橫躺”的形態，可以根據實際需要進行轉換。

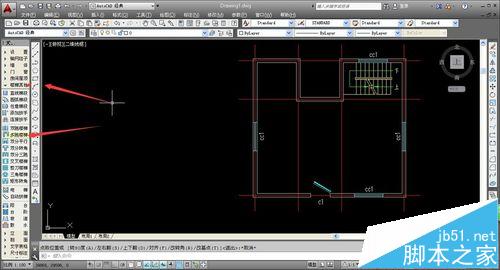

11、將樓梯移動到合適的位置后，單擊鼠標即可完成樓梯的繪制，樓梯的線條顏色為黃色，上下線為綠色，能夠在圖紙中很容易的區別。

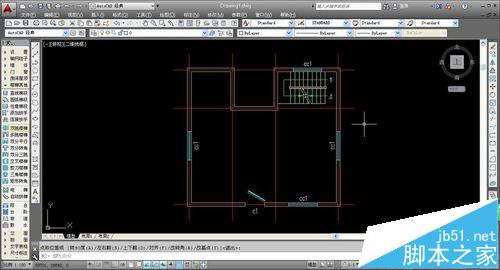

12、最后，按下鍵盤空格鍵即可結束命令，這樣我們就繪制完成了一個相對完整的建筑圖紙，如果需要我們還可以在圖紙中放置各種部件，繪制完成后要記得保存，以免數據丟失。

注意事項：雙跑樓梯適合在非1層和頂層的平面圖紙中使用。
