如何在CAD里面標注打印，以及如何使立體產品打印出消隱效果

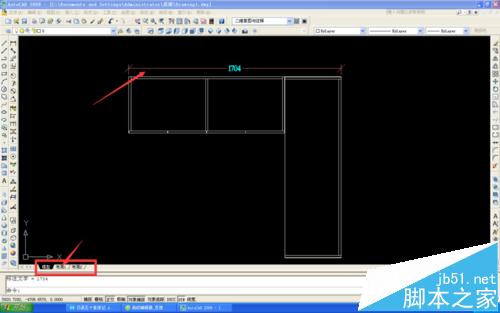

1、首先是打開你自己畫好的圖，我這個打開的是立體圖，現在呈現的狀態是從上往下看的狀態。

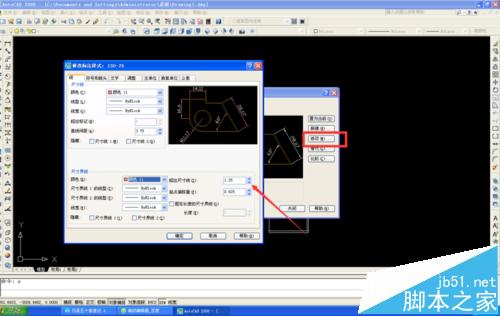

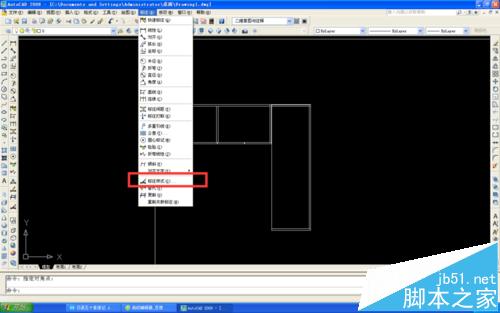

2、接著我們調整標注樣式，點擊上面的標注，找到標注樣式字樣，點擊打開。點擊修改，然后將線條、文字、全局比例等等修一下。

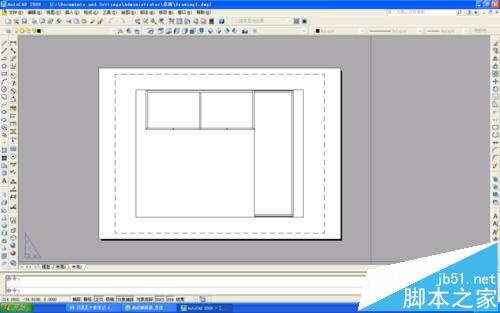

3、我現在標注的就是剛才修改過得，點擊布局1，可以看到第二張圖的樣子。先將圖二的東西刪除。然后粘貼上我們的圖紙格式如圖三所示

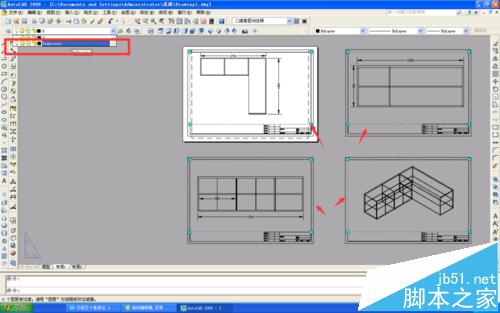

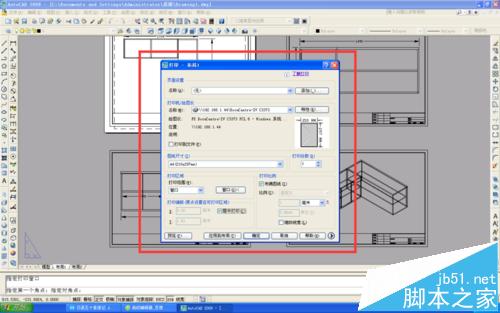

4、粘貼上我們圖紙格式之后，使用命令MV，創建一個新的視口。（為了讓你們看的更清楚，我粘貼了四個圖紙格式，分別用來呈現不同層面看到的物體狀態。）將所畫的東西一一標注一下，如圖二所示。然后我們點擊打印或者直接按快捷鍵Ctrl+p，就會出現圖三的效果。選擇完打印機之后，在打印區域內的打印范圍選擇窗口，然后將我們的圖紙格式框選住。

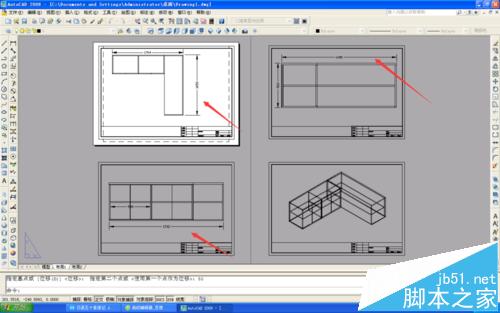

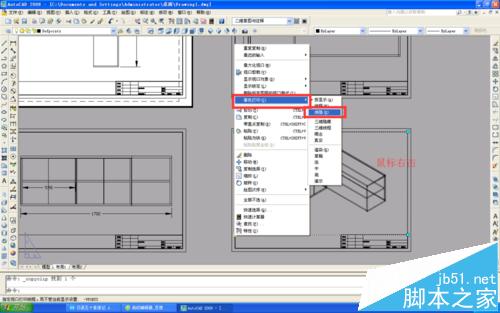

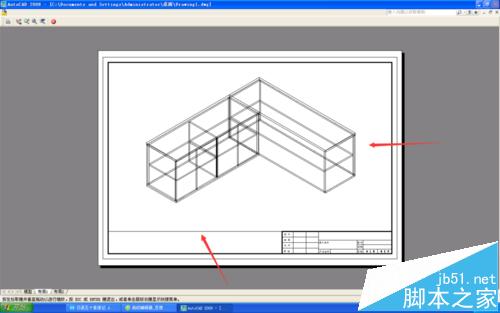

5、圖一就是我們預覽之后的樣子，這樣子出現在客戶面前是不行的，我們要先將箭頭所指的橫線以及，里面立體的物體改變成消隱狀態。首先我們選住剛才使用MV命令創建的新的視口，點擊左上角的圖層特性管理器，將原來的0改成Defpoints即可。（如圖二所示），接著就是改變我們立體圖形打印出來的狀態結果了。選擇立體圖形所在的視口，右擊找到著色打印，選擇消隱就可以了（如圖三所示）

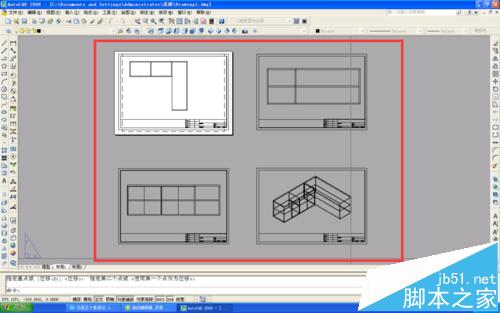

6、圖一就是咱們立體圖形消隱之后打印出來的樣子，圖二就是我們將線條的特性更改過后的樣子。你學會了嗎？
