CAD如何使用構造線平分夾角

1、CAD中平分一個角需要用到構造線，構造線類似于一條參考線，是沒有長度限制的。下面我們來看一下具體操作方法。構造線在繪圖里面，如圖所示。

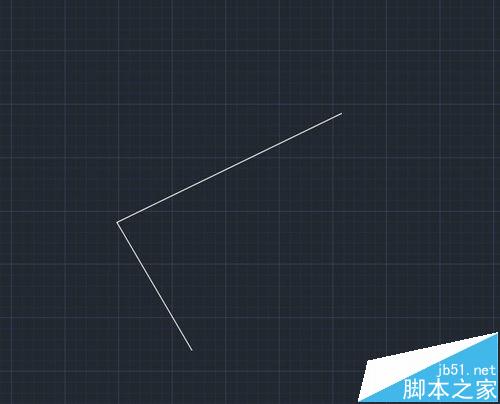

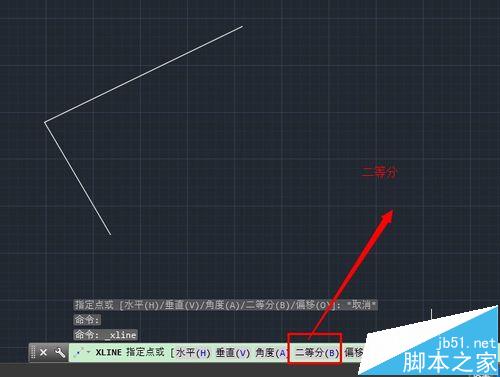

2、我們先畫一個角，然后點擊構造線，注意點擊完成以后下面命令欄出現一系列命令，其中有一個是二等分，這個是我們要用到的。

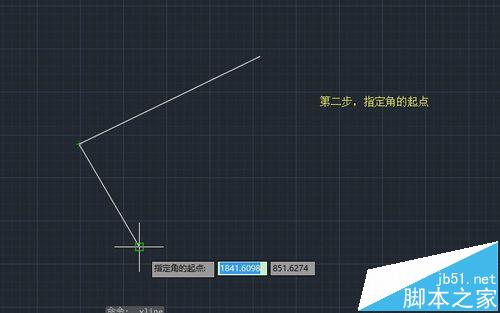

3、在命令欄輸入B，回車，按照指示指定角的頂點、起點和端點。頂點就是平分線要從那個點延伸出來的位置，起點就是平分線開始旋轉的位置，端點就是旋轉結束完成平分的位置。

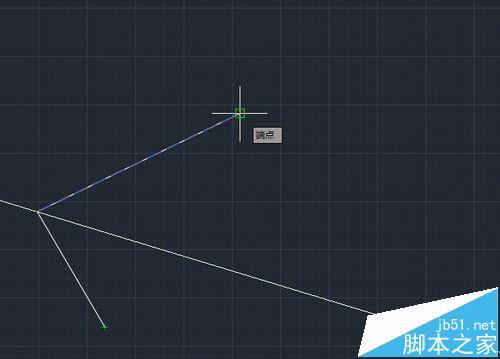

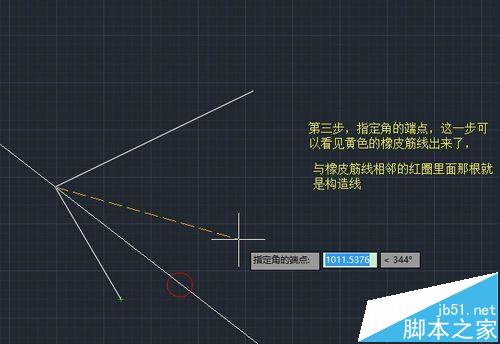

4、鼠標在往端點位置移動的時候，橡皮筋線（那根虛線）也跟著往端點方向移動了，平分線（構造線）也是，當端點位置確定以后，橡皮筋線和構造線也停止移動，這個時候平分線所在的位置就是將角平分的位置了。完成以后按enter鍵結束即可。

5、為了更直觀地介紹構造線平分夾角，下面錄制了一個動態過程，可以參考一下。
