使用autocad軟件繪圖時，經常需要將多人繪制的圖紙進行匯總，那么對圖紙進行參照就是一種比較可行的方法，這樣在底圖進行調整時，大家一用再針對底圖一一進行調整，只需要對調整部分的圖紙進行修改，本例針對繪圖時的參照底圖進行講解。

1、首先打開autocad軟件，如下圖：

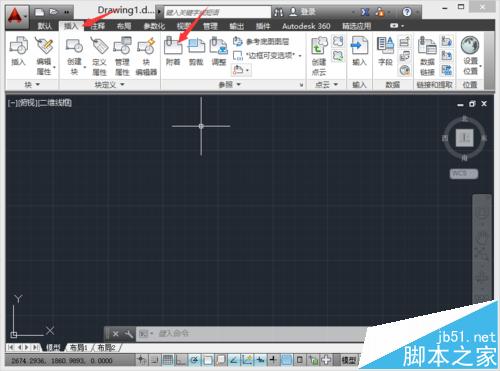

2、選擇【插入】菜單中的【附著】按鈕，如下圖：

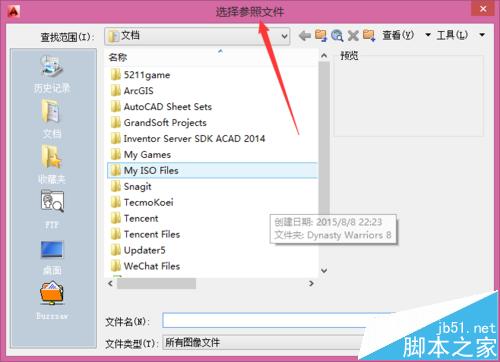

3、彈出【選擇參照文件】對話框，如下圖：

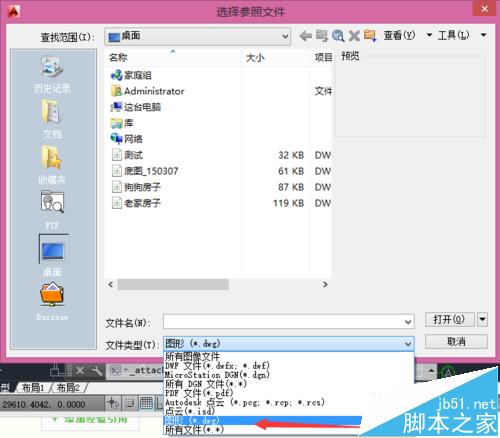

4、將【文件類型】改為【dwg】格式，這樣就會顯示所需要插入的底圖文件了，如下圖：

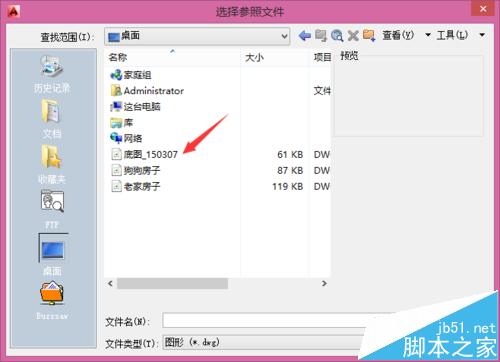

5、選擇需要當做底圖使用的文件，如下圖：

6、在右側會進行簡單預覽，如下圖：

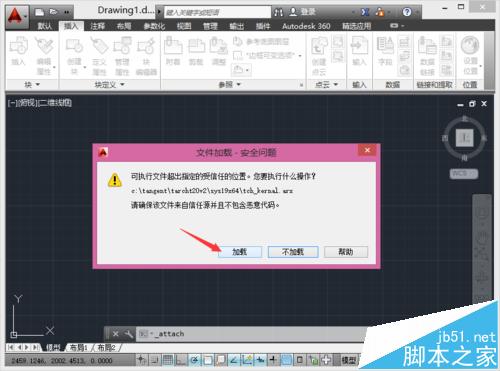

7、如果參照底圖為第三方插件所繪制，則會彈出提示是否加載插件，選擇【是】，如下圖：

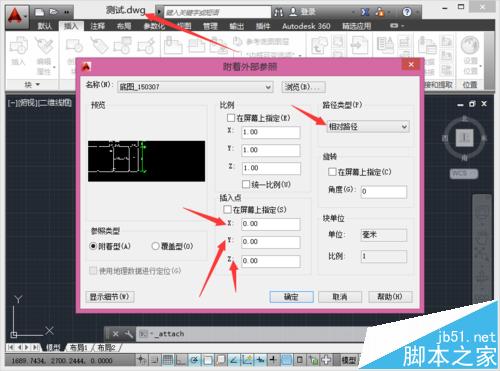

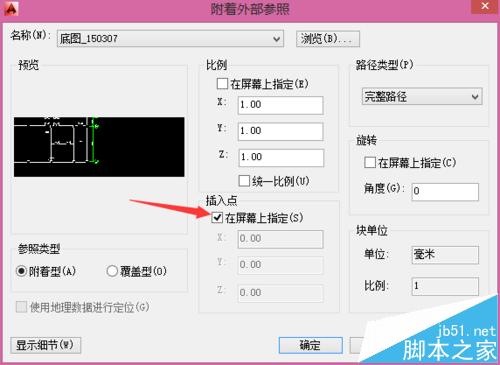

8、為了所有人員參照底圖的位置統一（統一X點為0，Y點為0，Z點為0），將【在屏幕上指定】選項前的對勾取消，同時選擇【相對路徑】，如下圖：

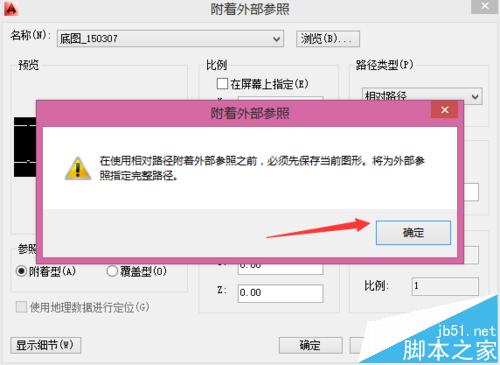

9、如果繪圖文件沒有進行保存，則會彈出提示，先將文件進行保存即可，如下圖：

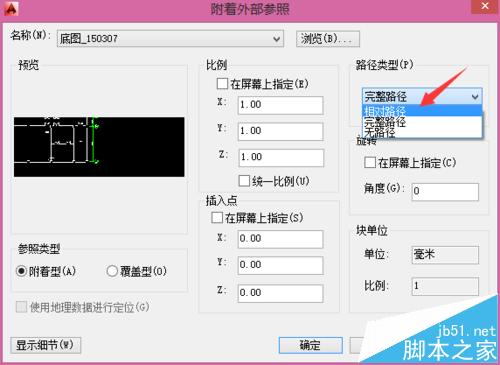

10、文件保存后，即可設置相對路徑了，如下圖：

11、下圖已經參照好的底圖。
