對于大部分的工程技術人員來說，CAD是我們經常使用的制圖工具，在制圖過程中經常會遇到一個圖形無法在CAD的界面中全部顯示出來，許多初學者無法知道該如何解決，現在就畫一個20米×30米的矩形來說明如何設置圖形界限。

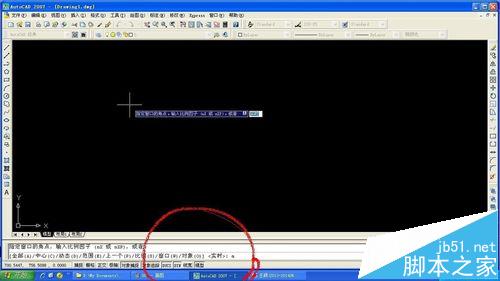

1、打開CAD，在“格式”菜單中找到“圖形界限”命令，左鍵單擊。

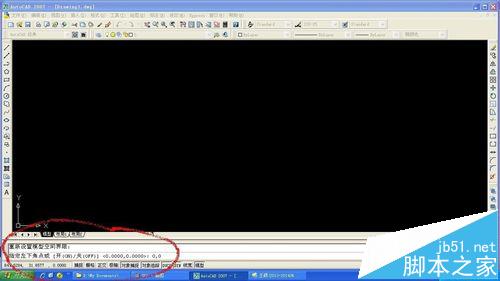

2、在下方命令輸入框里用鍵盤輸入“0,0”，然后按回車鍵。（定義圖形界限的左下方坐標）

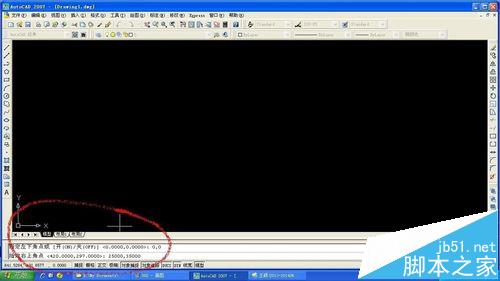

3、在下方命令輸入框里用鍵盤輸入“25000,35000”，然后按回車鍵。（定義圖形界限的右上方坐標，比需要畫的圖形大出5米左右）

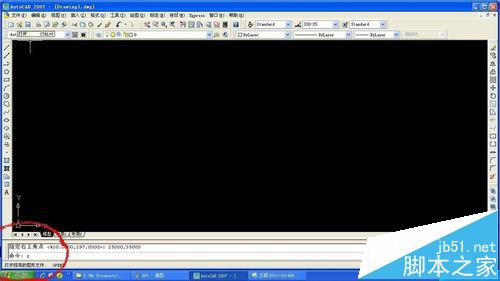

4、在下方命令輸入框內輸入“z”，然后按回車鍵。

5、在下方命令輸入框內輸入“a”，然后按回車鍵。

6、現在就可以畫自己需要的圖形了。
