CAD自帶的填充圖案一般來說，能夠滿足簡單的作圖填充，但是在實際工程中，是遠遠不夠的，不過CAD提供了安裝填充圖案的方式，怎樣將自己喜歡的填充圖案安裝到CAD中，也就是CAD填充圖案放在哪里，見下文。

一、安裝CAD填充圖案

1、搜索并下載喜歡的CAD填充圖案，下載完畢，然后將填充圖案文件夾解壓。

2、解壓完畢，進入到文件夾中，使用“ctrl+A”全部選中，再使用“ctrl+C”，復制所有的填充圖案。

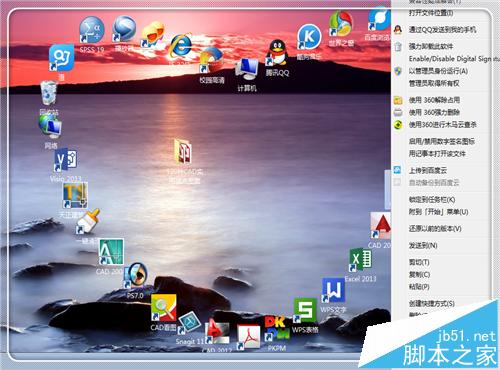

3、在桌面上，右鍵點擊所需要安裝填充圖案的CAD版本，然后選擇“屬性”。

4、進入到CAD2014的屬性界面，點擊左下方的“打開文件夾位置”，找到安裝文件夾。不建議慢慢去找，也許忘記了安裝在哪個磁盤，這個方式是最有效最快捷的。

5、進入CAD2014安裝文件夾（你的版本也是一樣的），點擊“support”文件夾進入。

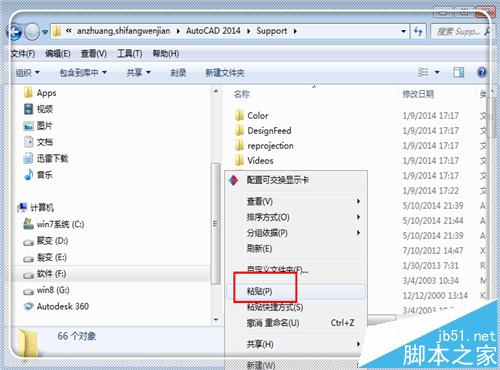

6、進入“support”文件夾中，使用“ctrl+V”或者是右鍵點擊，選擇“粘貼”，將文字粘貼到里面。

二、CAD填充圖案驗證

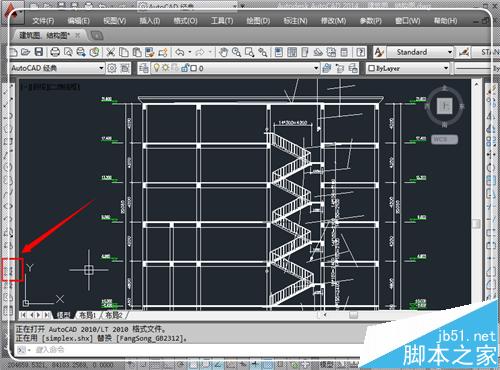

1、安裝之后，怎樣驗證是否有效呢，或者是怎樣用呢，其實和一般的填充時候是一樣的，打開CAD，點擊“圖案填充”，進入到圖案填充中。

2、進入到圖案填充之后，點擊左上角的“圖案”后面的“三點”狀圖標，進入到填充圖案庫中。

3、進入之后，點擊菜單欄的“自定義”，這里都是剛才復制進來的填充圖案，選擇其中的圖案，點擊“確定”，然后選擇填充的對象位置，就可以使用剛才安裝的填充圖案。
