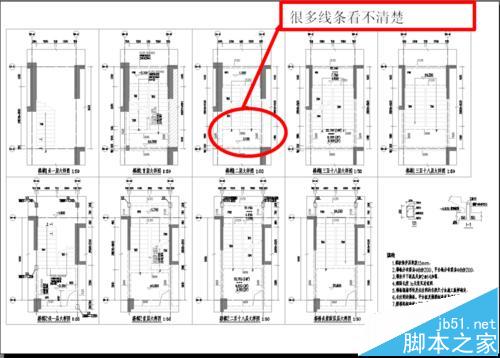

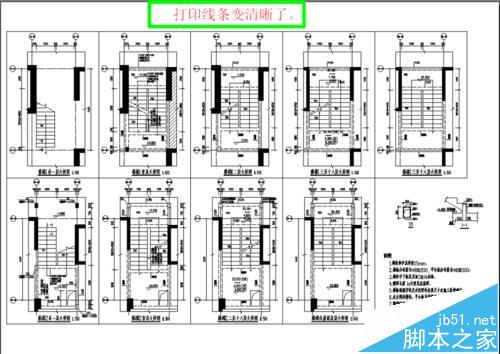

很多人在打印CAD圖時，由于設置不完善，導致打印出來的CAD圖紙線條不清晰。其實這是由于CAD圖紙的線條顏色是五顏六色的，打印的時候，線條是黑色或者白色是最清晰的，其他顏色的線條打印時是按線條顏色打印的，它就會變淡不清晰，影響效果。

1、點擊打印

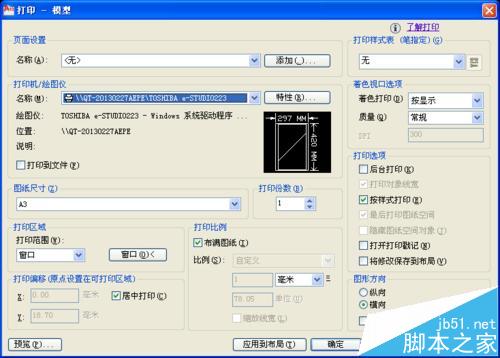

2、進行打印基本設置，主要進行打印區域、打印偏移、打印比例和圖形方向進行設置。

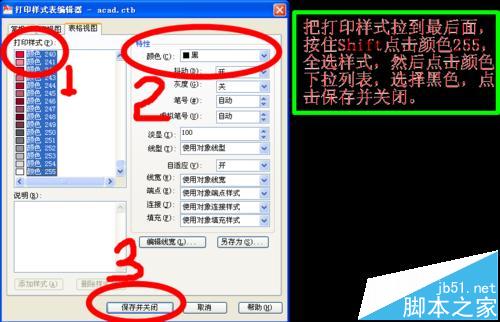

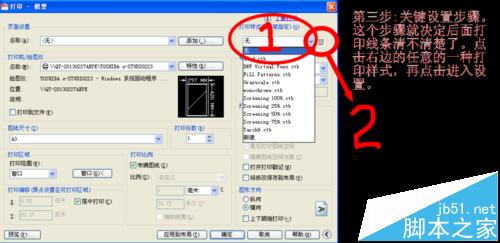

3、進行關鍵設置。點擊打印設置框右上角的打印樣式，隨便選擇一個打印樣式，再點擊選擇框旁邊的打印樣式設置按鈕進行設置。把打印顏色那框中的顏色拉到最后，按住Shift鍵，單擊最后的顏色，就是全選顏色，然后點擊右邊顏色，在下拉選框中選擇黑色，保存關閉。就是三步：

1）全選顏色；

2）把全部線條打印顏色設置成黑色；

3）保存并關閉

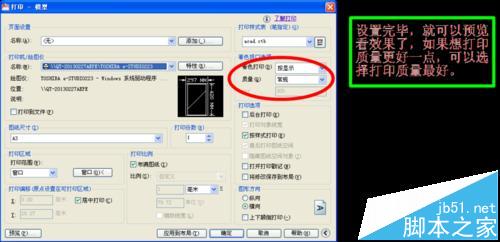

注意事項：還可以進一步選擇打印質量來加深顏色，但是我覺得沒有必要了，因為如果線條太密的話就會使線條重合在一起，也導致看不清楚了。
