我們在工作的時候，很多時候接受資料，打開cad圖紙時候，會發現圖形文件無效，根本就打不開。那么這是什么原因造成的呢？通過我多年的工作經驗，主要分兩大原因造成我們打不開接受的cad圖紙。

其一類：文件本身具有加密性。這類問題，除非你是電腦高手，對專門的圖形的加密軟件研究的已經很深刻，況且不同的公司所用的加密軟件也不盡相同，所以要想通過破解加密軟件來打開cad無效文件，難度太大，唯一比較好的渠道是你電腦上安裝一個加密軟件，這樣，打開這一類的圖形無效文件完全沒有任何問題。

其二類：自身電腦cad版本太低，導致高版本cad圖形在底版本cad打開時候顯示圖形文件無效，我們都知道，這是很正常的，因為cad本身就是高版本可以打開低版本圖紙，而低版本不一定能打開高版本圖紙。那么這類問題又改如何解決呢？下面，就讓我來為大家講講這類問題的解決方法吧。

1、從上面的原材料中，我們可以看到，我們選擇了一款名為AcmeCADConverte的軟件，之所以選擇這款軟件，因為之一是這款軟件在網上容易下載，且免費使用，且它還不斷在更新，現在已經可以下載到2014版本的AcmeCADConverte軟件了；

二就是因為我個人經驗來講，覺得這塊軟件速度夠快，在打開圖紙的時候所占用電腦內存小，而且打開和保存很方便，不像2012版的cad打開很慢。所以在這里，我推薦用這款軟件，而且這款軟件的用處可不僅僅是處理圖形文件無效這種問題，比如圖行中塊比較多或者格式占用大，cad打開圖紙的時候要幾分鐘時間，打開它轉換一下，在用cad打開就像正常圖一樣能打開了。

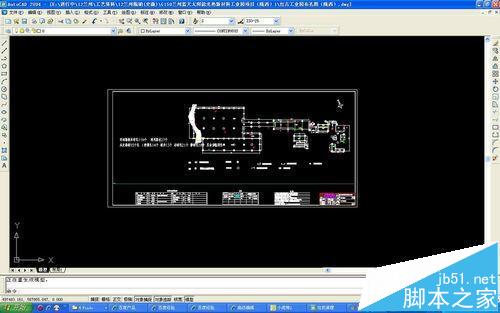

在比如，看地勘或者總圖的時候，也可以直接用它來看，可謂方便的很。當然，2012版AcmeCADConverte只能解決2012版本以下的cad圖形無效問題，詳見下圖。

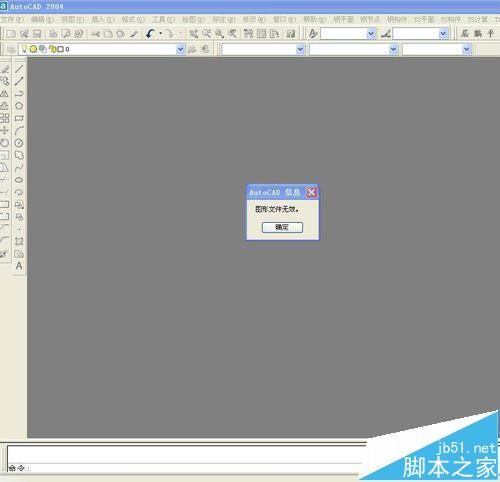

2、我們打開圖形的時候，經常會出現無效情況，如以2004版cad打開2012版圖紙為例，打開后，會顯示圖形文件無效的提示，詳見下圖。

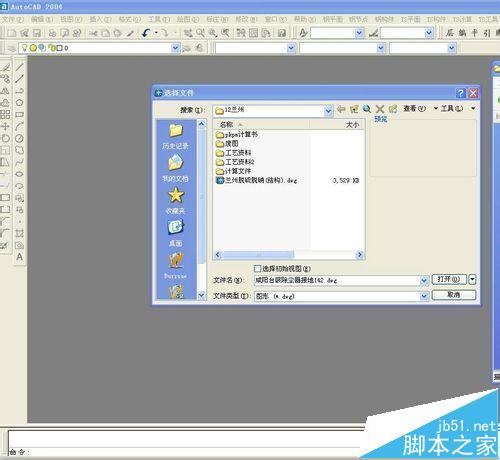

3、出現2步驟中的問題后，只有一個確定選項，你點擊后，會出現一個對話框，如下圖。這個對話框實際上是要你重新選擇打開的圖，這個時候，如果，你再選擇原來的圖形無效的圖，打開后又回到2中的步驟了。所以，不必浪費時間，直接關掉這個對話框，最小化cad.

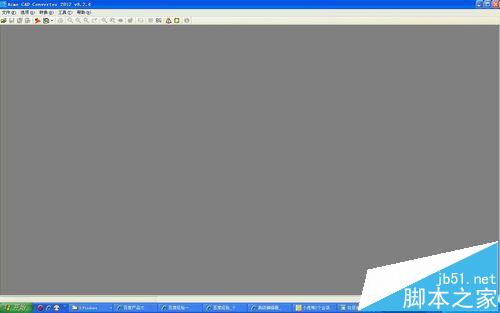

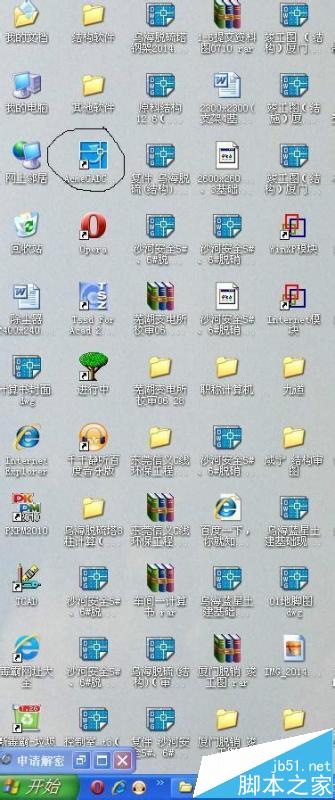

4、最小化打開的2004版cad后，在桌面上找到已經安裝的2012版AcmeCADConverte軟件，雙擊打開。

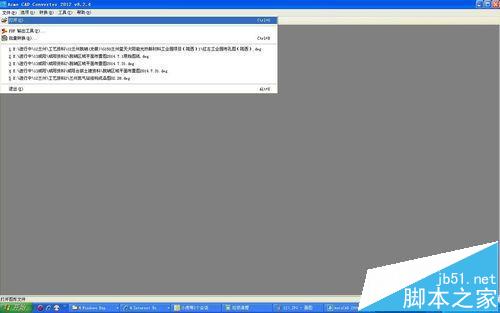

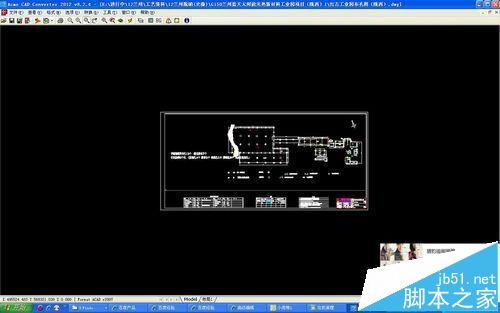

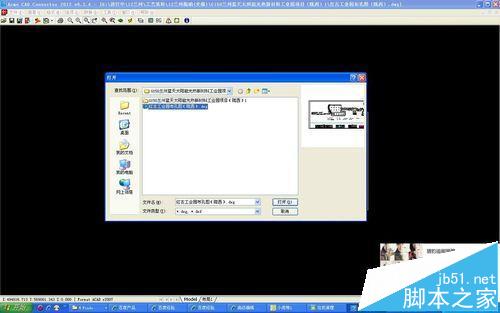

5、直接將圖形文件無效的cad圖紙拖曳到AcmeCADConverte軟件中，或者用菜單打開圖形文件無效的cad圖紙也行。

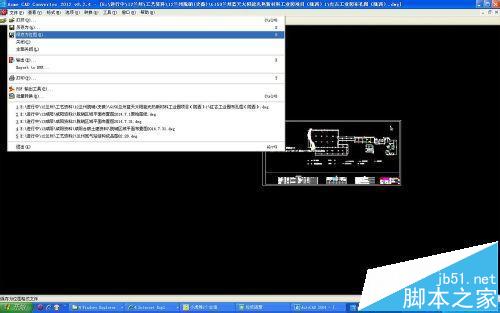

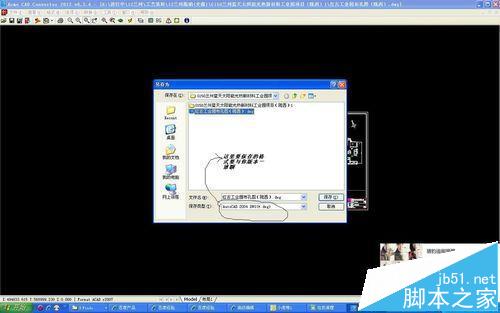

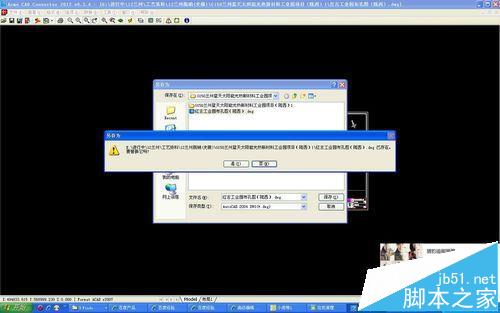

6、還是用菜單來保存替換下原來的cad圖紙，注意在圖片二中的對話框中，一定要注意將圖形格式保存的和你cad版本一致或者低于你cad版本，我這里是2004版本的cad，所以保存的格式是2004版的。

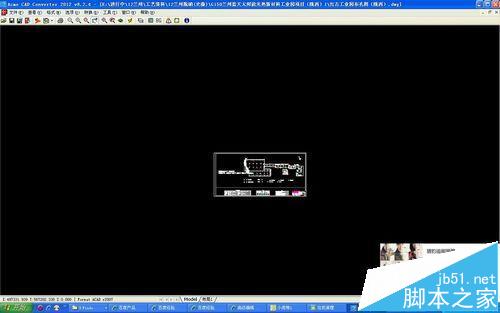

7、關閉AcmeCADConverte軟件，將剛才保存好的圖紙拖曳到3步驟已經最小化的cad中（這個不用我來教你了吧，要是連這個都不會，那算了，當我啥也沒說，你還是別玩cad了，玩acd去吧！）。這個時候發現原來打開的圖形無效文件，現在可以打開了。
