cad布局功能是一個重要的排版工具，在布局中可以設置圖形的不同比例進行排版，也可以對模型中的圖形進行修改，現在我來介紹一下cad布局功能的使用方法。

1、打開cad軟件，左下角工具欄中有默認的“模型”與“布局”兩個選項。

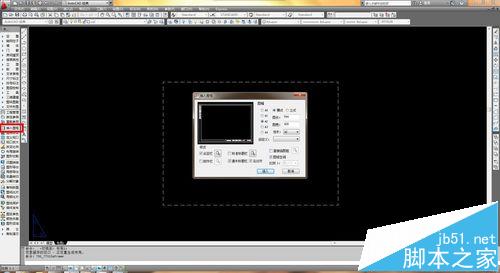

2、單擊進入布局狀態，并在左側工具欄中選擇“插入圖框”，圖框也可以在其他cad文件中拷貝過來，在此以默認圖框為例。

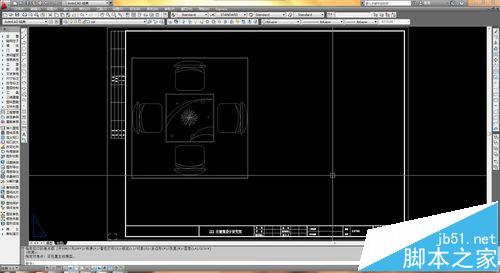

3、輸入快捷鍵“MV”，根據提示，創建一個視口。視口創建成功后便會顯示模型中的cad圖形。

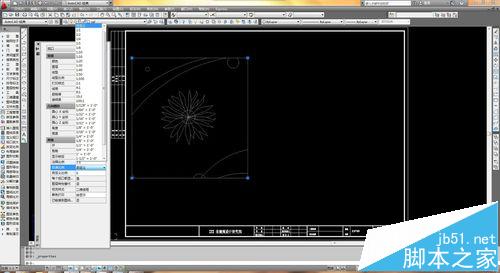

4、用快捷鍵“ctrl+1”調出參數工具欄，在這里可以設置視口的比例。根據需要的比例進行調整，視口內就會顯示當前比例的圖案大小。

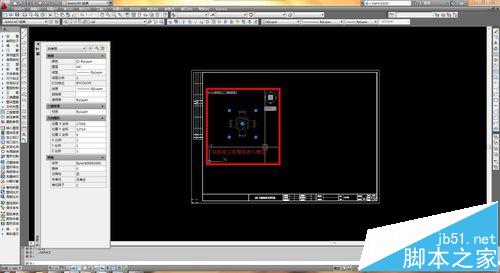

5、在布局中，模型里的圖形是不能修改的，但是可以在視口范圍內雙擊鼠標左鍵，進入模型。此時，可以對圖形進行修改，修改完畢，雙擊視口范圍外任意位置即可退出。

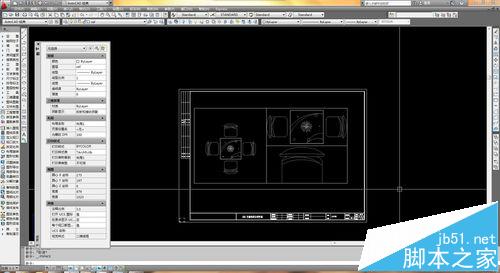

6、視口可以拷貝，也可以重復“MV”命令新建視口，然后就可以根據需要圖紙的數量及比例進行排版了。

注意事項：在雙擊視口進入模型后，如果對圖形進行編輯，則模型中的圖形也會跟著變化，所以要慎重。
