真的存在相同的了嗎？我怎么搜了半天沒搜到，這偏經驗對會的人來說可能很簡單，但是對于不會的人可能會很有幫助！這你教你用CAD畫心形圖案，其實通過這里你還可以發現很多，例如還可以繪制星星和花花草草圖案，CAD還是很有藝術感的。

一、簡單的直線加圓畫心形

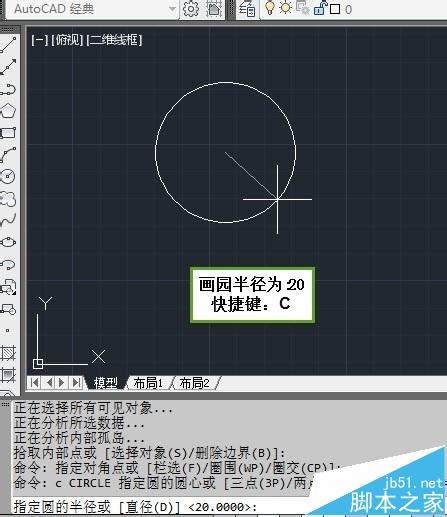

1、畫一個半徑20的圓，你也可以畫其他半徑，只要胖瘦掌握好看就ok。畫圓快捷鍵C——隨便選一個點為圓心——輸入半徑20——空格或者回車！

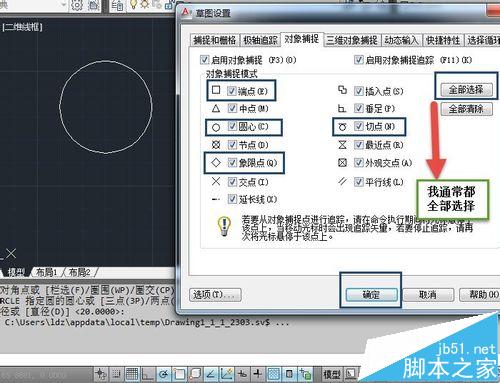

2、打開對象捕捉——勾選象限點，切點，和圓心，端點。——我比較懶就直接全部選擇了——確定

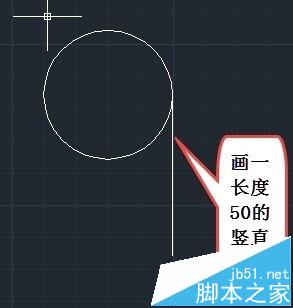

3、在圓的最左邊或者右邊象限點，為起點向下畫豎線長度為50-60，我選擇50。畫直線快捷鍵L,豎直向下輸入長度50——空格或者回車

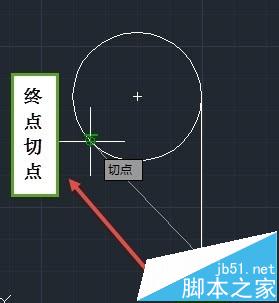

4、如圖以豎線下端點為起點畫圓的切點——注意切點符號。

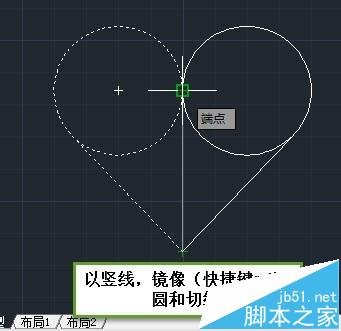

5、以豎線上下端點鏡像圓和切線。鏡像快捷鍵mi——空格——選擇圓和切線——空格——選擇豎線上下端點——要刪除源對象嗎——輸入N——空格——鏡像完成。

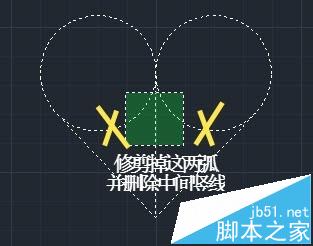

6、運用修剪（快捷鍵tr）刪除多余線條，剩余即為心形。修剪tr——空格——選擇全部——空格——修剪掉中間多余弧——空格，在刪除（快捷鍵e）中間豎線就ok了

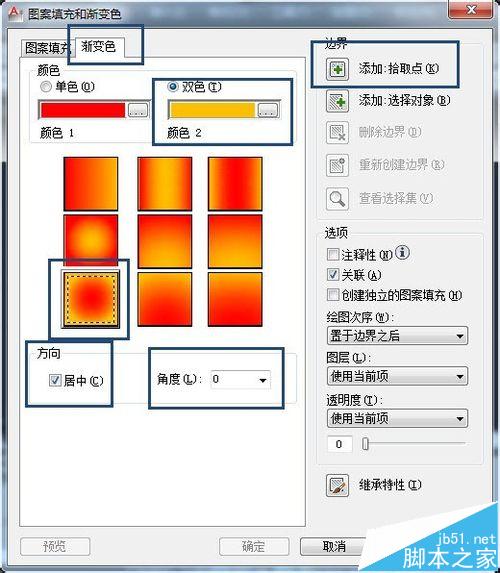

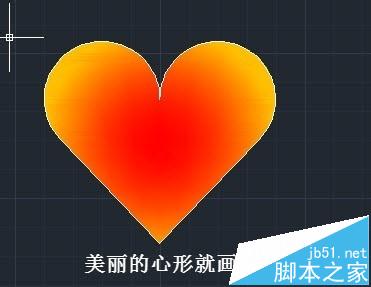

7、為了美觀填充一下心形圖案，快捷鍵h——如圖選擇漸變色雙色——添加拾取點——點心形中間即可——確定。

二、用正方形加圓繪制心形圖案

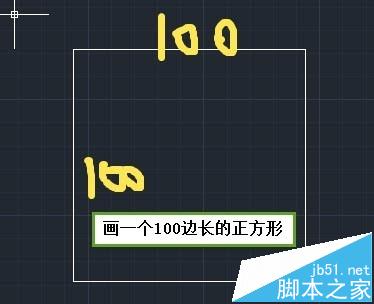

1、繪制一個邊長為100的正方形，快捷鍵rec——空格-輸入相對坐標@100,100——空格。

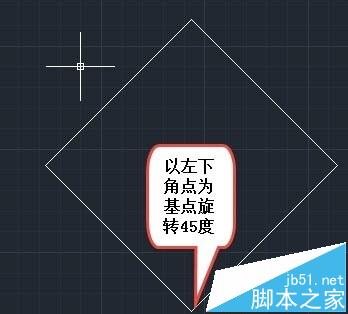

2、以正方形左下角為基點旋轉45度，選中左下角——出現夾點——右鍵旋轉——45度。

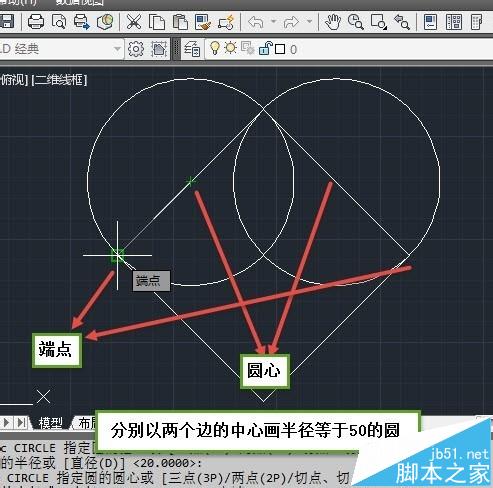

3、分別以旋轉后的正方形（菱形），左右邊的中點為圓心，繪制半徑為1/2邊長的圓。

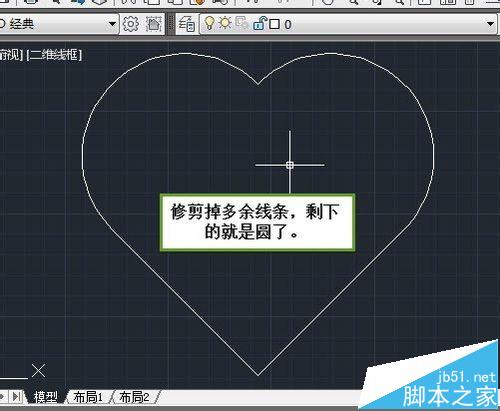

4、修剪掉多余線條，心形就繪制完畢了。

注意事項：掌握所繪圓的大小和直線長度，決定心形的胖瘦美觀。
