給一直角三角形，知其高和斜邊的長度，求其底的長度，不能用數學公式求算，用CAD畫圖的方法求出,本篇經驗將詳細說明。

1、首先隨便設一下數值，指定直角三角形的高度為520mm，斜邊長度為962mm,求底邊長度為多少？

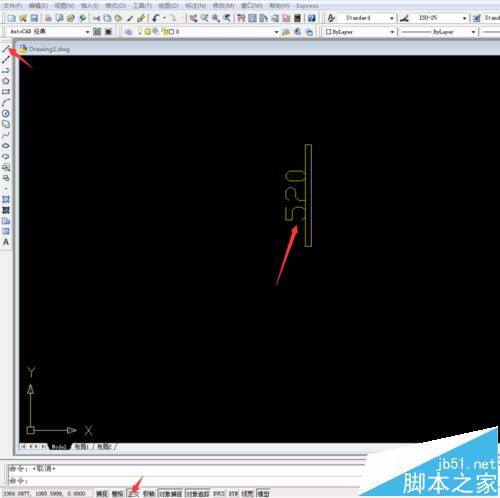

2、打開cad軟件，同時，設置正交功能，用直線畫一條520mm的豎線。

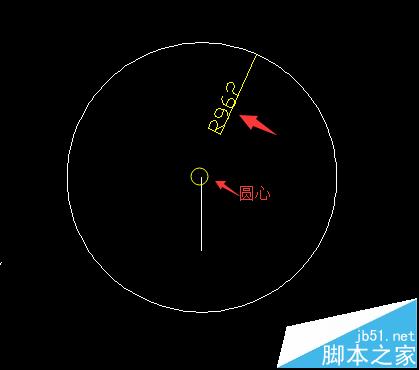

3、點擊圓工具，捕捉直線的上端點，畫一個半徑為962的圓。

4、點擊直線工具，垂直于堅線畫一條橫線，線要與畫有交點。

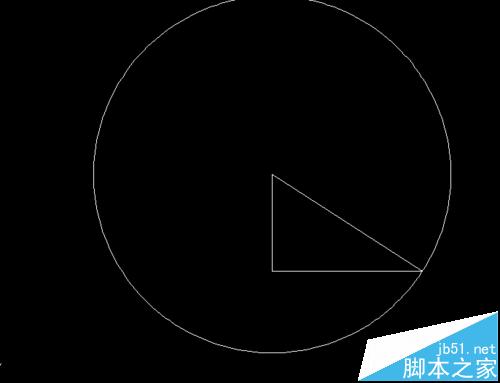

5、用直線工具連接豎線的上端點與橫線與圓的交點，用裁剪工具將多余的線條去掉，三角形繪制完成。

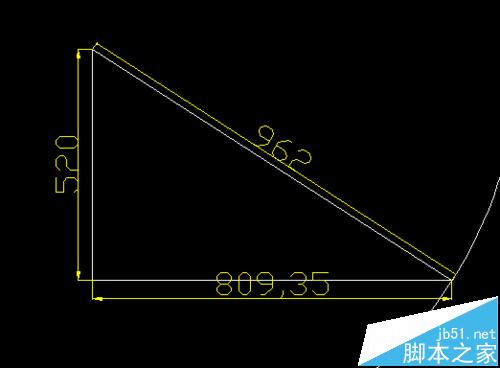

6、現在可以用測量工具，測出底邊的長了。不用再用計算器算二次根方了，是不是很方便。

注意事項：

1、橫線要與圓有交點

2、善于利用捕捉功能
