我們在設計院溝通時，經常收到設計院所給的圖紙，會碰到各種格式的圖紙，有時在安裝有CAD程序的電腦中直接打開時是打不開的，還有在CAD里打開顯示找不到圖形文件，但是看文件的后綴應該是CAD的文件，怎么就打不開了呢，今天我就把工作中的DWF文件是如何打開的給大家演示一下

1、隨便在電腦里找一份帶有.dwf的文件，直接點打開

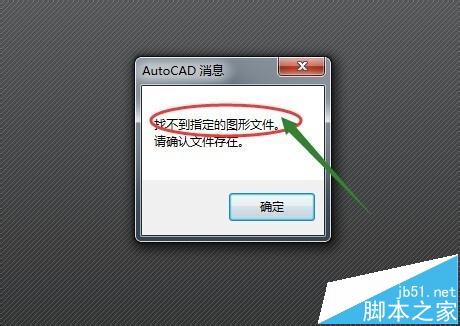

2、結果顯示是找不到圖形文件，讓確認這個文件是否存在

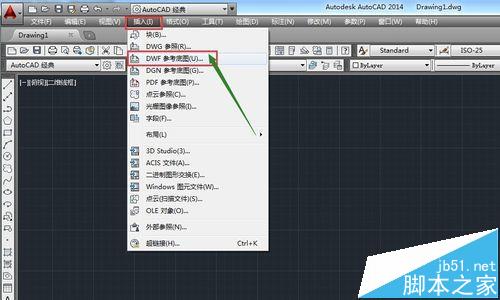

3、我們在打開的CAD新建的文件中，找到菜單欄插入，選DWF參考底圖，或者直接用快捷鍵Alt+I+U,

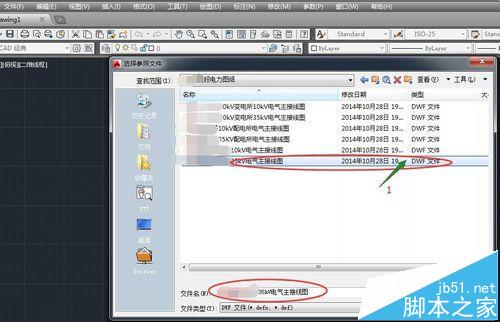

4、然后我們找到類型為DWF的文件，打開

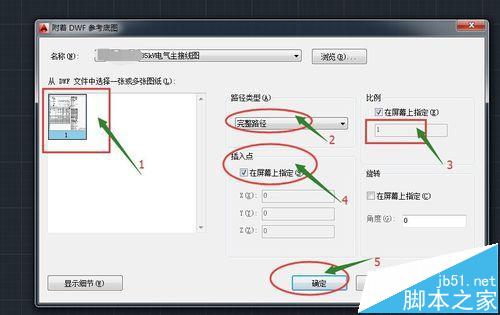

5、彈出DWF參考底圖設置對話框，左邊是我們選的DWF文件，右邊的路徑，比例還有插入位置，是否旋轉等，設置完成后點確定

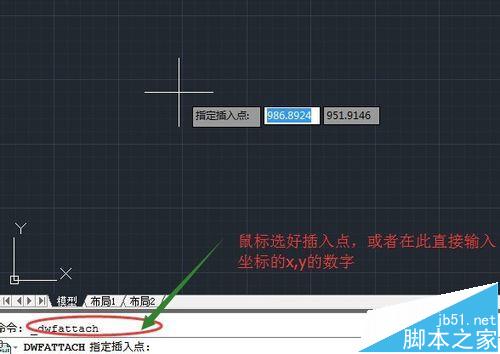

6、在下面的命令行中，提示插入的位置，命令行顯示：_dwfattach

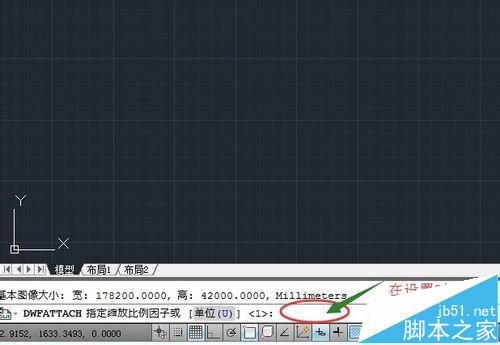

7、找到插入點后，出來命令行的比例，這個我們在設置時已經設置為1了，如果沒有改動的話，直接回車就可以了，當然如果想改動，就在后面填寫比例數

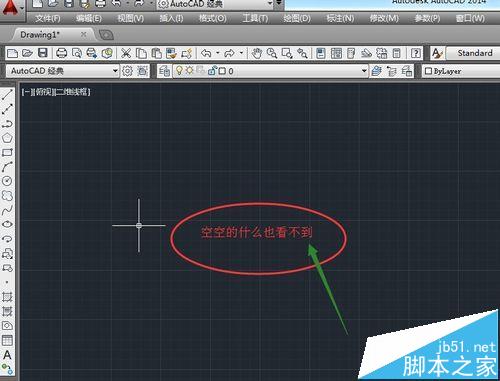

8、結果看到CAD顯示里什么也沒有，怎么辦呢

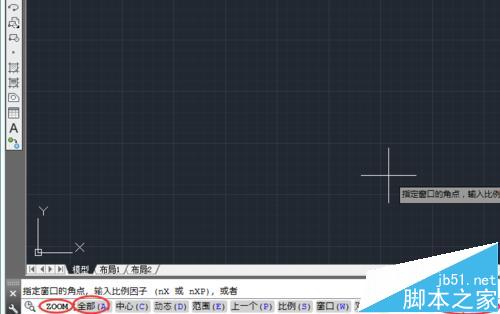

9、在命令行，輸入Z(ZOOM),后面寫上A，即全部，然后按回車鍵Enter

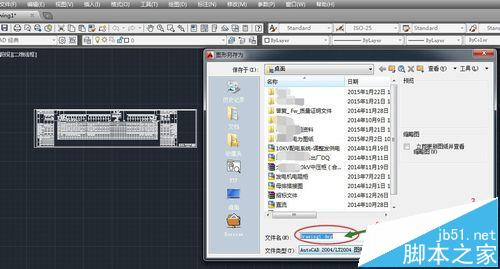

10、還原了原來的圖紙，現在能看到了吧，然后我們保存重新命名選擇存儲DWG格式，然后保存，下次可以用CAD直接打開了
